Опора двигателя — HITACHI LX30

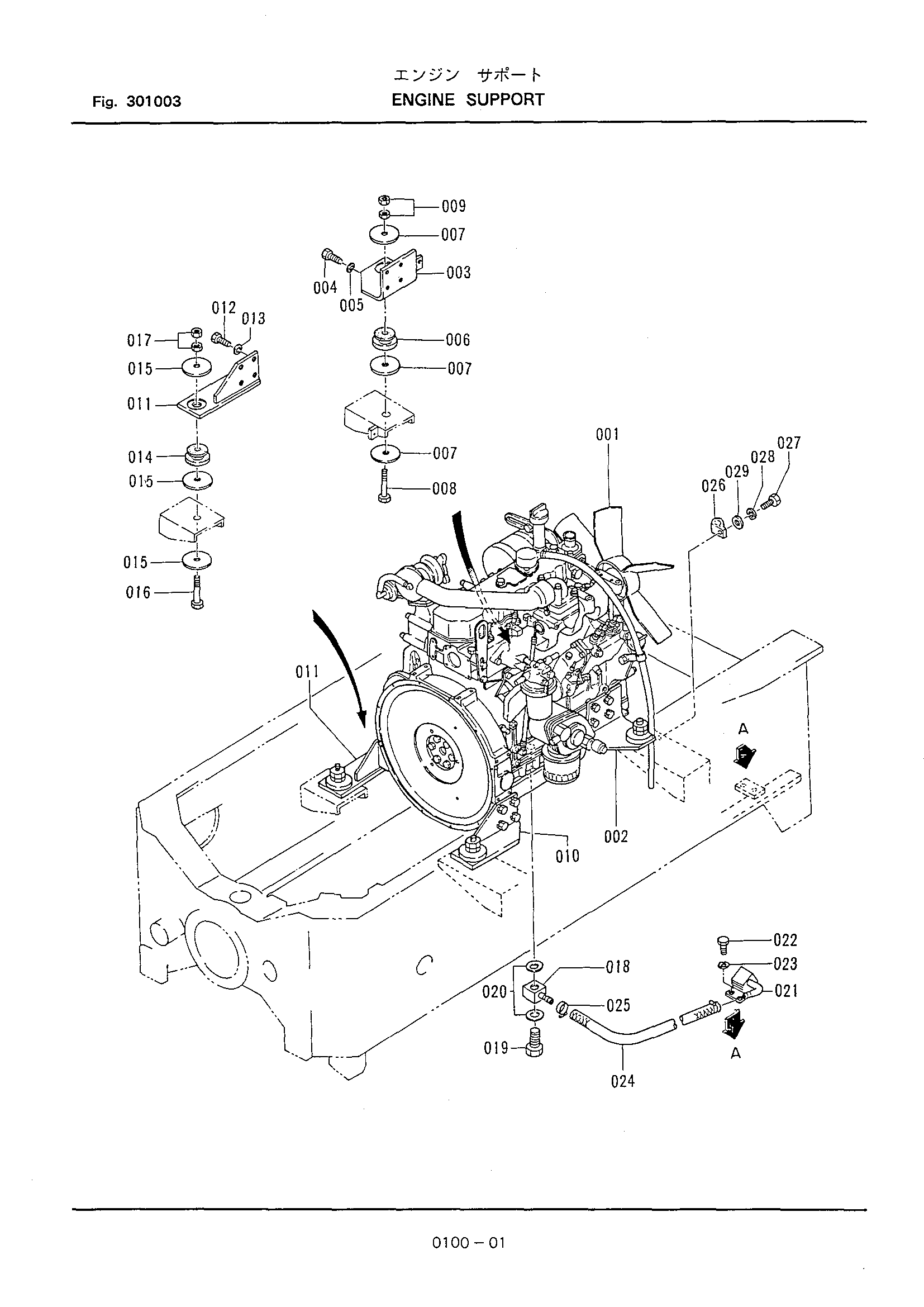

Заводская схема «Опора двигателя» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | 336011-00110 | Кронштейн | 1 |
| 003 | 336011-00120 | Кронштейн | 1 |
| 003-1 | 336011-00121 | Кронштейн | 1 |
| 004 | 100312-10025 | Болт | 8 |
| 005 | 108002-10025 | Пружинная шайба | 8 |
| 006 | 336011-00190 | Резиновая прокладка | 2 |
| 007 | 322011-00170 | Шайба | 6 |
| 008 | 100412-12075 | Болт | 2 |
| 009 | 104512-12100 | Гайка | 4 |
| 010 | 336011-00140 | Кронштейн | 1 |
| 011 | 336011-00150 | Кронштейн | 1 |
| 012 | 100312-12025 | Болт | 8 |
| 013 | 108002-12030 | Пружинная шайба | 8 |
| 014 | 336011-00190 | Резиновая прокладка | 2 |
| 015 | 322011-00170 | Шайба | 6 |
| 016 | 100412-12075 | Болт | 2 |
| 017 | 104512-12100 | Гайка | 4 |
| 018 | 336011-00160 | Соединение проушина | 1 |
| 019 | 336011-00210 | Болт | 1 |
| 020 | 336011-00220 | Уплотнительная шайба | 2 |
| 021 | 336011-00170 | Трубка | 1 |
| 022 | 100412-10016 | Болт | 2 |
| 023 | 108002-10025 | Пружинная шайба | 2 |
| 024 | 336011-00180 | Шланг | 1 |
| 025 | 130310-02200 | Зажим | 2 |
| 026 | 345461-11160 | Хомут | 1 |
| 027 | 100412-10016 | Болт | 1 |
| 028 | 108002-10025 | Пружинная шайба | 1 |
| 029-01 | 108202-10020 | Шайба | 1 |
| 029-02 | 4243102 | Масляный фильтр | 1 |
| 029-03 | 4243103 | Топливный фильтр | 1 |
| 029-04 | 4243140 | Ремень V | 1 |
| 029-05 | 4282019 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
