Крышка(2) — HITACHI LX30

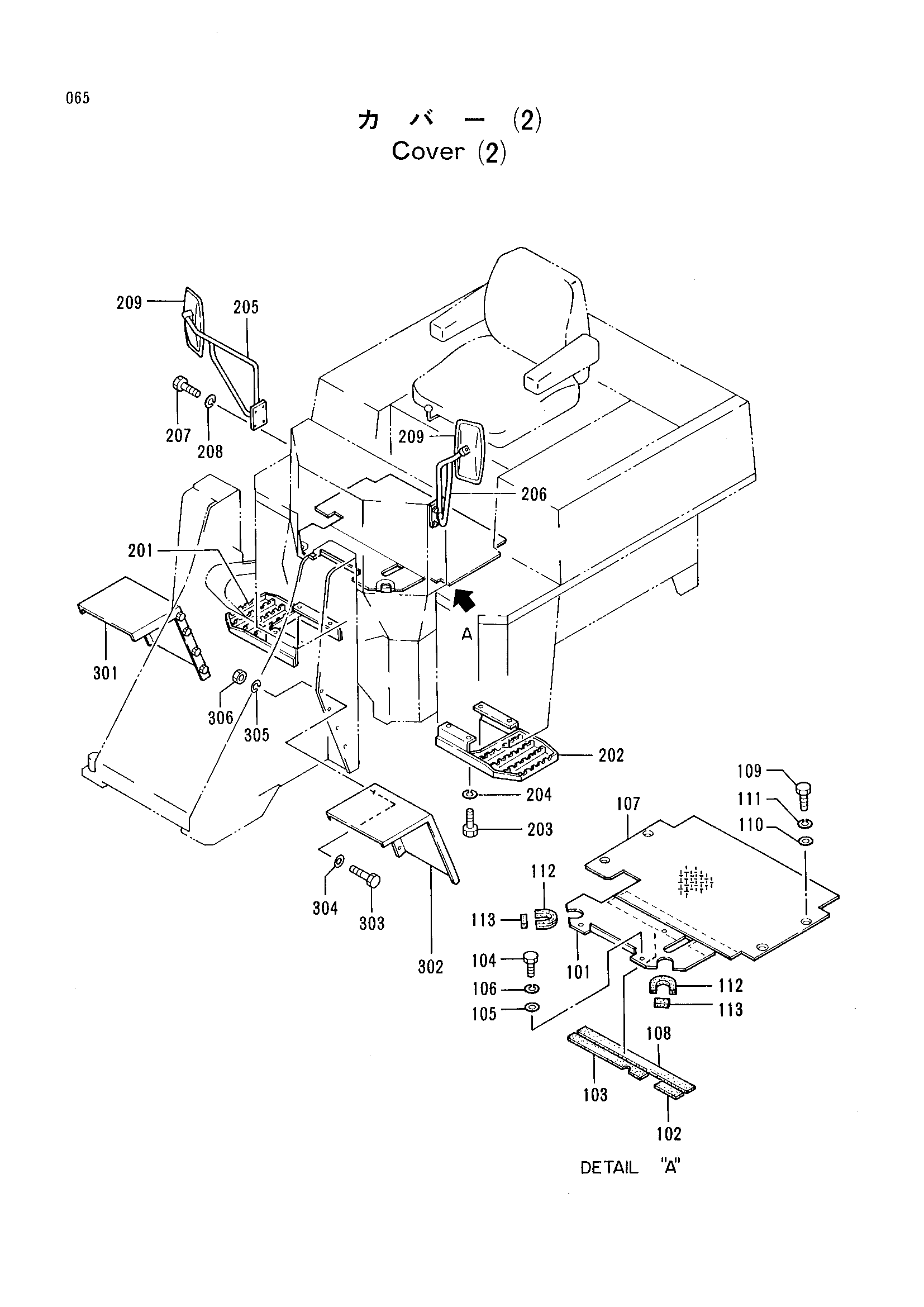

Заводская схема «Крышка(2)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 101 | 4237203 | Пластина | 1 |
| 102 | 4237204 | Резиновая прокладка | 1 |
| 103 | 4237205 | Резиновая прокладка | 1 |
| 104 | J551025 | Болт | 3 |
| 105 | A590110 | Шайба | 3 |
| 106 | A589910 | Пружинная шайба | 3 |
| 107 | 4237206 | Пластина | 1 |
| 108 | 4237207 | Резиновая прокладка | 1 |
| 109 | J551025 | Болт | 4 |
| 110 | A590110 | Шайба | 4 |
| 111 | A589910 | Пружинная шайба | 4 |
| 112 | 4237208 | Резиновая прокладка | 2 |
| 113 | 4237209 | Резиновая прокладка | 2 |
| 201 | 4237210 | Ступень | 1 |
| 202 | 4237211 | Ступень | 1 |
| 203 | J551020 | Болт | 8 |
| 204 | A589910 | Пружинная шайба | 8 |
| 205 | 4237212 | Трубка | 1 |
| 206 | 4237213 | Трубка | 1 |
| 207 | J551020 | Болт | 8 |
| 208 | A589910 | Пружинная шайба | 8 |
| 209 | 4234028 | Зеркало | 2 |
| 301 | 4237214 | Крыло | 1 |
| 302 | 4237215 | Крыло | 1 |
| 303 | J551025 | Болт | 8 |
| 304 | A590110 | Шайба | 8 |
| 305 | A589910 | Пружинная шайба | 8 |
| 306 | J640410 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
