Прямая лопата управление — HITACHI LX30

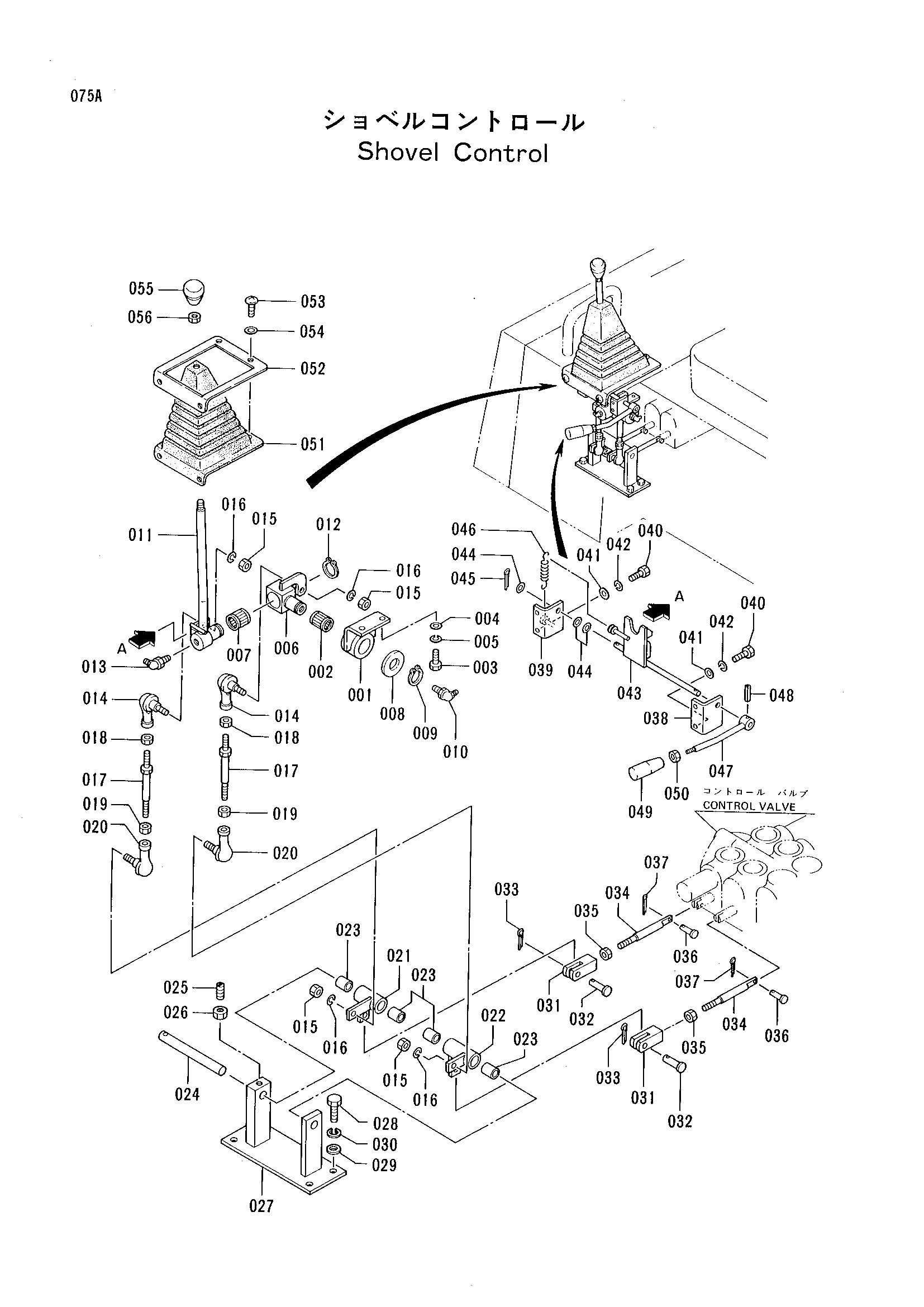

Заводская схема «Прямая лопата управление» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	4237360	Кронштейн	1
002	4234094	Игольчатый подшипник	1
003	J551020	Болт	2
004	A590110	Шайба	2
005	A589910	Пружинная шайба	2
006	4237361	Держатель	1
007	4234094	Игольчатый подшипник	1
008	A590124	Шайба	1
009	4235202	Стопорное кольцо	1
010	J75581	Штуцер	1
011	4237362	Рычаг	1
012	4235202	Стопорное кольцо	1
013	4235209	Ниппель, смазка	1
014	4233201	Шток	2
015	J640308	Гайка	4
016	A590908	Пружинная шайба	4
017	4237363	Шток	2
018	J640308	Гайка	2
019	4233217	Гайка	2
020	4233202	Шток	2
021	4237364	Тяга	1
022	4237365	Тяга	1
023	4234039	Втулка	4
024	4237366	Палец	1
025	4235261	Винт	1
026	J640308	Гайка	1
027	4237367	Кронштейн	1
028	J551025	Болт	4
029	A590110	Шайба	4
030	A589910	Пружинная шайба	4
031	4237389	Вилка	2
032	A740821	Палец	2
033	A762013	Шплинт	2
034	4237368	Шток	2
035	J640308	Гайка	2
036	4233203	Палец	2
037	A761616	Шплинт	2
038	4237369	Кронштейн	1
039	4237370	Кронштейн	1
040	J530820	Болт	4
041	A590108	Шайба	4
042	A590908	Пружинная шайба	4
043	4237371	Рычаг	1
044	A590110	Шайба	3
045	A763020	Шплинт	1
046	4237372	Пружина	1
047	4233908	Рычаг	1
048	4033505	Пружинный штифт	1
049	4233981	Ручка	1
050	J952010	Гайка	1
051	4233909	Защитный чехол	1
052	4237373	Пластина	1
053	4234001	Винт	4
054	4234002	Шайба	4
055	4233204	Ручка	1
056	J640410	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
