Изолятор — HITACHI LX30

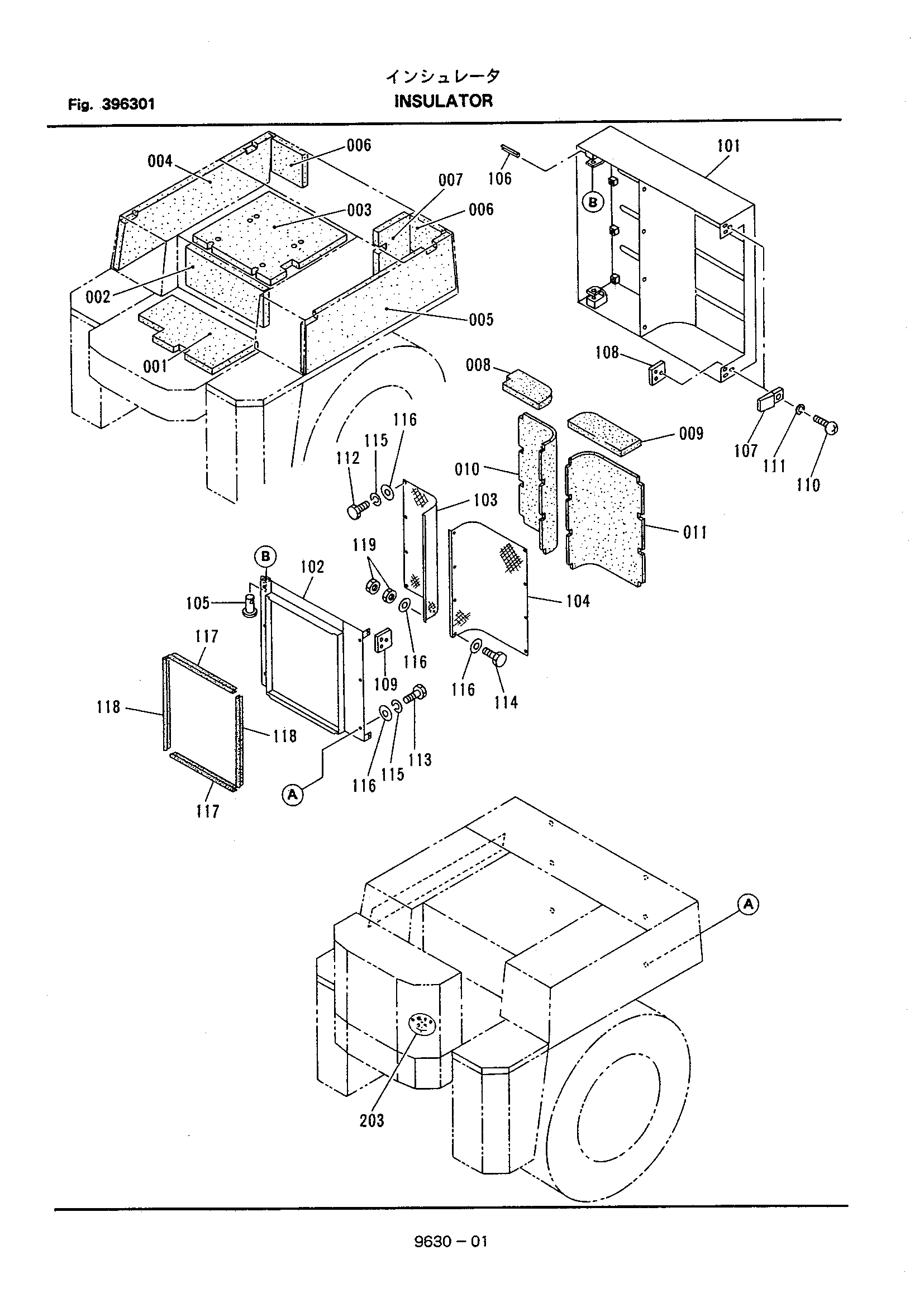

Заводская схема «Изолятор» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336962-31110 | Изолятор | 1 |
| 002 | 336962-31120 | Изолятор | 1 |
| 003 | 336962-31130 | Изолятор | 1 |
| 004 | 336962-31140 | Изолятор | 1 |
| 005 | 336962-31150 | Изолятор | 1 |
| 006 | 336962-31160 | Изолятор | 2 |
| 007 | 336962-31170 | Изолятор | 1 |
| 008 | 336962-31180 | Изолятор | 1 |
| 009 | 336962-31190 | Изолятор | 1 |
| 010 | 336962-31210 | Изолятор | 1 |
| 011 | 336962-31220 | Изолятор | 1 |
| 101 | 336962-32110 | Лоувер | 1 |
| 102 | 336962-32120 | Кронштейн | 1 |
| 103 | 336962-32130 | Пластина | 1 |
| 104 | 336962-32140 | Пластина | 1 |
| 105 | 322962-32130 | Палец | 2 |
| 106 | 111311-05032 | Палец, пружина | 2 |
| 107 | 334621-11320 | Защёлка | 2 |
| 108 | 334621-11340 | Пластина | 2 |
| 109 | 334621-11350 | Пластина | 2 |
| 110 | 101002-04014 | Винт | 12 |
| 111 | 108002-04010 | Пружинная шайба | 12 |
| 112 | 100412-10020 | Болт | 8 |
| 113 | 100412-10025 | Болт | 6 |
| 114 | 100412-10065 | Болт | 4 |
| 115 | 108002-10025 | Пружинная шайба | 14 |
| 116 | 108202-10065 | Шайба | 22 |
| 117 | 336962-32150 | Резиновая прокладка | 2 |
| 118 | 336962-32160 | Резиновая прокладка | 2 |
| 119 | 104512-10080 | Гайка | 8 |
| 203 | 322871-37130 | Наклейка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
