Рулевое управление пипнг — HITACHI LX30

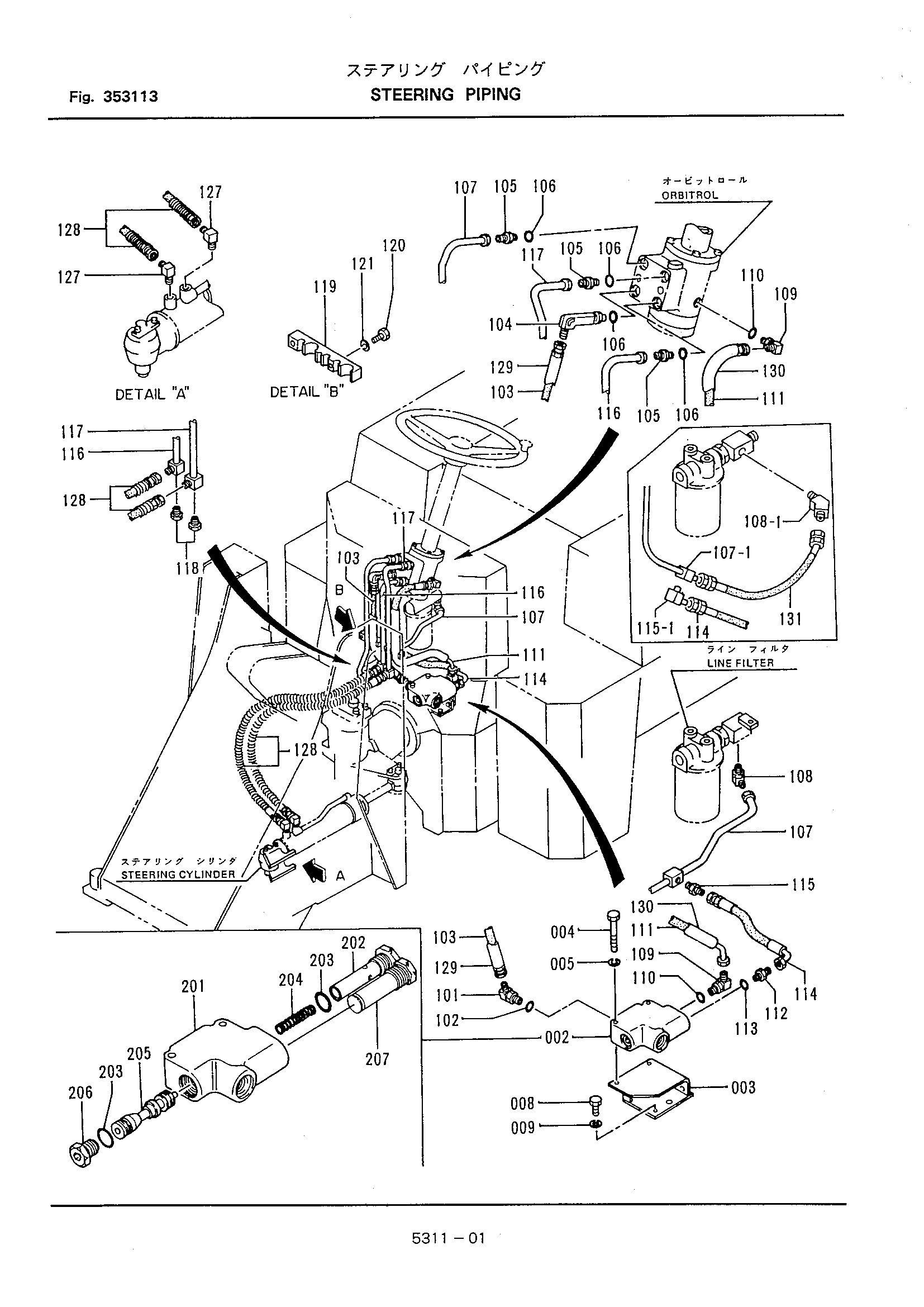

Заводская схема «Рулевое управление пипнг» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | 336531-23000 | Клапан | 1 |
| 201 | 336531-23110 | Корпус | 1 |
| 202 | 336531-23120 | Пробка | 1 |
| 203 | 120112-90800 | Кольцо O | 2 |
| 204 | 336531-23130 | Пружина | 1 |
| 205 | 336531-23140 | Золотник | 1 |
| 206 | 336531-23150 | Пробка | 1 |
| 207 | 336531-23160 | Предохранительный клапан | 1 |
| 003 | 336531-00111 | Кронштейн | 1 |
| 004 | 100312-08065 | Болт | 2 |
| 005 | 108002-08020 | Пружинная шайба | 2 |
| 008 | 100412-10016 | Болт | 3 |
| 009 | 108002-10025 | Пружинная шайба | 3 |
| 101 | 321531-11170 | Угловой штуцер | 1 |
| 102 | 120112-90800 | Кольцо O | 1 |
| 103 | 336531-11270 | Шланг | 1 |
| 104 | 321531-11180 | Угловой штуцер | 1 |
| 105 | 550901-16120 | Адаптер | 3 |
| 106 | 120112-90800 | Кольцо O | 4 |
| 107 | 336531-11130 | Трубка | 1 |
| 107-1 | 336531-11131 | Трубка | 1 |
| 108 | 123122-15035 | Угловой штуцер | 1 |
| 108-1 | 352821-11250 | Угловой штуцер | 1 |
| 109 | 336531-11140 | Угловой штуцер | 2 |
| 110 | 120112-90400 | Уплотнительное кольцо | 2 |
| 111 | 336531-11280 | Шланг | 1 |
| 111-1 | 336531-11281 | Шланг | 1 |
| 112 | 336531-11240 | Адаптер | 1 |
| 113 | 120112-90400 | Уплотнительное кольцо | 1 |
| 114 | 336531-11310 | Шланг | 1 |
| 115 | 352421-12130 | Адаптер | 1 |
| 115-1 | 341851-11380 | Угловой штуцер | 1 |
| 116 | 336531-11180 | Трубка | 1 |
| 117 | 336531-11190 | Трубка | 1 |
| 118 | 311781-11270 | Пробка | 2 |
| 119 | 336531-11290 | Хомут | 1 |
| 120 | 100412-10040 | Болт | 2 |
| 121 | 108002-10025 | Пружинная шайба | 2 |
| 127 | 311781-11240 | Угловой штуцер | 2 |
| 128 | 336531-11230 | Шланг | 2 |
| 129 | 121110-25430 | Виниловый шланг | 1 |
| 130 | 121110-22630 | Виниловый шланг | 1 |
| 131 | 336531-11320 | Шланг | 1 |
| 001 | 345781-51290 | Угловой штуцер | 1 |
| 002 | 120011-01800 | Уплотнительное кольцо | 1 |
| 003 | 345781-51320 | Ниппель | 1 |
| 004 | 120011-01800 | Уплотнительное кольцо | 1 |
| 005 | 334531-11160 | Угловой штуцер | 1 |
| 006 | 120011-01400 | Уплотнительное кольцо | 1 |
| 007 | 322531-11220 | Угловой штуцер | 1 |
| 008 | 120011-01400 | Уплотнительное кольцо | 1 |
| 009 | 226261-12220 | Адаптер | 1 |
| 010 | 120011-01400 | Уплотнительное кольцо | 1 |
| 011 | 322531-11111 | Трубка | 1 |
| 012 | 322531-11121 | Трубка | 1 |
| 013 | 311781-11270 | Пробка | 1 |
| 014 | 336781-11250 | Хомут | 1 |
| 015 | 100412-10035 | Болт | 1 |
| 016 | 108002-10025 | Пружинная шайба | 1 |
| 017 | 336531-11230 | Шланг | 2 |
| 018 | 311781-11240 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
