Проводка(2) — HITACHI LX30

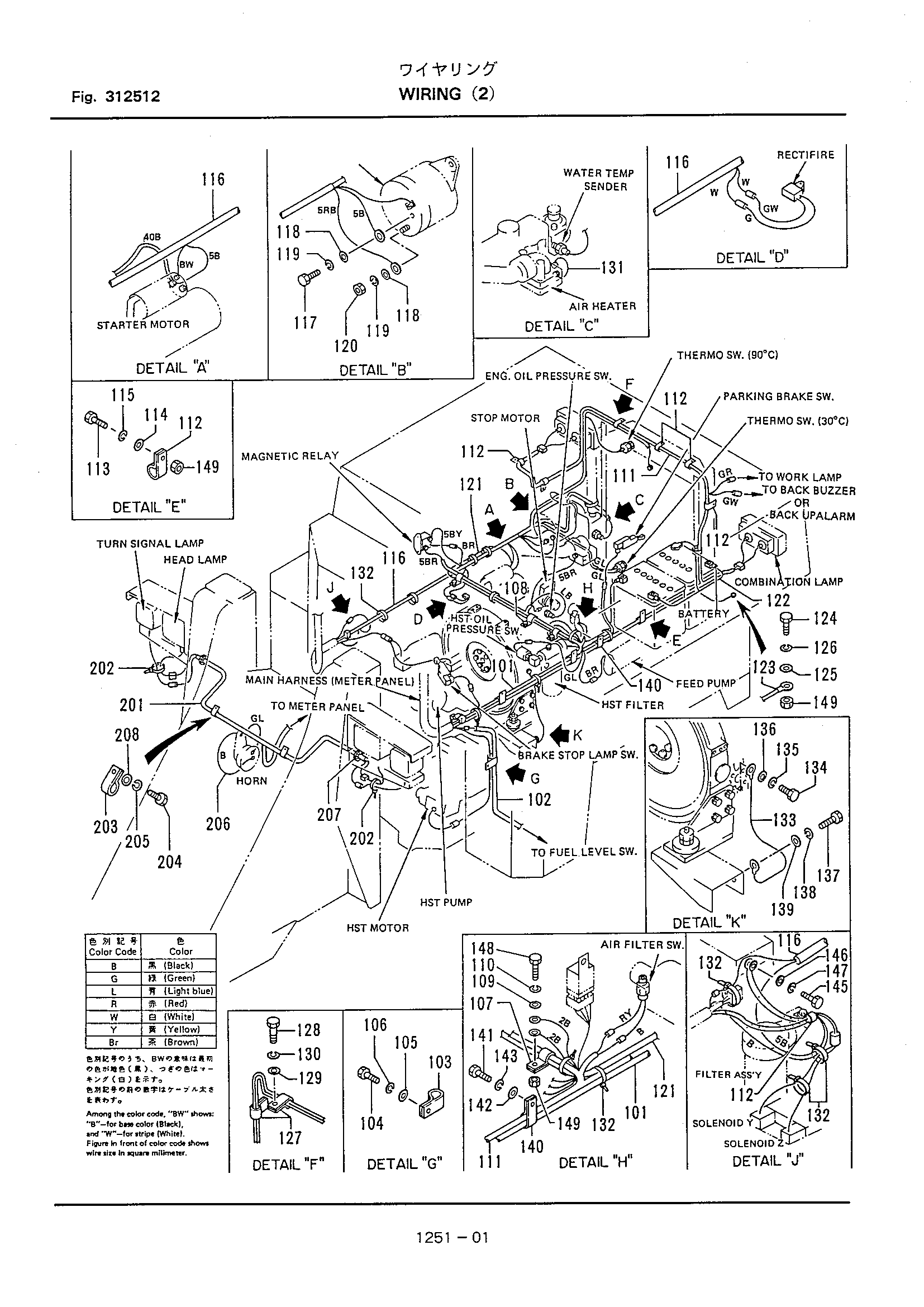

Заводская схема «Проводка(2)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 101 | 336121-51110 | Жгут проводов | 1 |
| 102 | 121120-05490 | Шланг | 1 |
| 102-1 | 121120-06490 | Шланг | 1 |
| 103 | 550051-11210 | Зажим | 1 |
| 103-1 | 345461-11160 | Хомут | 1 |
| 104 | 100412-10016 | Болт | 1 |
| 104-1 | 100412-10020 | Болт | 1 |
| 105 | 108202-10020 | Шайба | 1 |
| 106 | 108002-10025 | Пружинная шайба | 1 |
| 107 | 346271-11130 | Хомут | 6 |
| 107-1 | 346271-11130 | Хомут | 4 |
| 107-2 | 346271-11130 | Хомут | 3 |
| 108 | 100412-10016 | Болт | 4 |
| 108-1 | 100412-10016 | Болт | 3 |
| 108-2 | 100412-10016 | Болт | 2 |
| 109 | 108202-10020 | Шайба | 4 |
| 109-1 | 108202-10020 | Шайба | 3 |
| 110 | 108002-10025 | Пружинная шайба | 4 |
| 110-1 | 108002-10025 | Пружинная шайба | 3 |
| 111 | 336121-51120 | Жгут проводов | 1 |
| 111-1 | 336121-51121 | Жгут проводов | 1 |
| 112 | 345461-11160 | Хомут | 7 |
| 112-1 | 345461-11160 | Хомут | 5 |
| 113 | 100412-10016 | Болт | 6 |
| 113-1 | 100412-10016 | Болт | 4 |
| 113-2 | 100412-10016 | Болт | 2 |
| 114 | 108202-10020 | Шайба | 6 |
| 114-1 | 108202-10020 | Шайба | 4 |
| 114-2 | 108202-10020 | Шайба | 2 |
| 115 | 108002-10025 | Пружинная шайба | 6 |
| 115-1 | 108002-10025 | Пружинная шайба | 4 |
| 115-2 | 108002-10025 | Пружинная шайба | 2 |
| 116 | 336121-51130 | Жгут проводов | 1 |
| 116-1 | 336121-51131 | Жгут проводов | 1 |
| 117 | 100102-05010 | 1 | |
| 117-1 | 100112-05010 | Болт | 1 |
| 118 | 108202-05010 | Шайба | 2 |
| 119 | 108002-05013 | Пружинная шайба | 2 |
| 120 | 103002-05040 | Гайка | 1 |
| 121 | 336121-51140 | Трос | 1 |
| 122 | 336121-51150 | Трос | 1 |
| 123 | 321141-11280 | Трос | 1 |
| 124 | 100412-10020 | Болт | 1 |
| 125 | 108202-10020 | Шайба | 1 |
| 126 | 108002-10025 | Пружинная шайба | 1 |
| 127 | 334271-11140 | Хомут | 2 |
| 128 | 100412-10020 | Болт | 2 |
| 128-1 | 100412-10020 | Болт | 1 |
| 129 | 108202-10020 | Шайба | 2 |
| 129-1 | 108202-10020 | Шайба | 1 |
| 130 | 108002-10025 | Пружинная шайба | 2 |
| 130-1 | 108002-10025 | Пружинная шайба | 1 |
| 131 | 336121-51160 | Трос | 1 |
| 132 | 130410-05000 | Зажим | 16 |
| 132-1 | 130410-05000 | Зажим | 13 |
| 133 | 321141-11280 | Трос | 1 |
| 134 | 100312-10020 | Болт | 1 |
| 135 | 108002-10025 | Пружинная шайба | 1 |
| 136 | 108202-10020 | Шайба | 1 |
| 137 | 100412-10020 | Болт | 1 |
| 137-1 | 100312-08020 | Болт | 1 |
| 138 | 108002-10025 | Пружинная шайба | 1 |
| 138-1 | 108002-08020 | Пружинная шайба | 1 |
| 139 | 108202-10020 | Шайба | 1 |
| 139-1 | 108202-08016 | Шайба | 1 |
| 140 | 332011-00150 | Хомут | 2 |
| 141 | 100412-10020 | Болт | 2 |
| 142 | 108202-10020 | Шайба | 2 |
| 143 | 108002-10025 | Пружинная шайба | 2 |
| 145 | 100412-10016 | Болт | 1 |
| 146 | 108202-10020 | Шайба | 1 |
| 147 | 108002-10025 | Пружинная шайба | 1 |
| 148 | 100412-10020 | Болт | 1 |
| 149 | 104512-10080 | Гайка | 5 |
| 201 | 336131-51110 | Жгут проводов | 1 |
| 201-1 | 336131-51111 | Жгут проводов | 1 |
| 202 | 130400-05000 | Хомут, трос | 2 |
| 202-1 | 130410-05000 | Зажим | 6 |
| 203 | 550051-11210 | Зажим | 2 |
| 204 | 100412-10016 | Болт | 2 |
| 205 | 108002-10025 | Пружинная шайба | 2 |
| 206 | 335131-51130 | Трос | 1 |
| 207 | 322061-21130 | Уплотнительная втулка | 1 |
| 208 | 108202-10020 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
