Стекло — HITACHI LX30

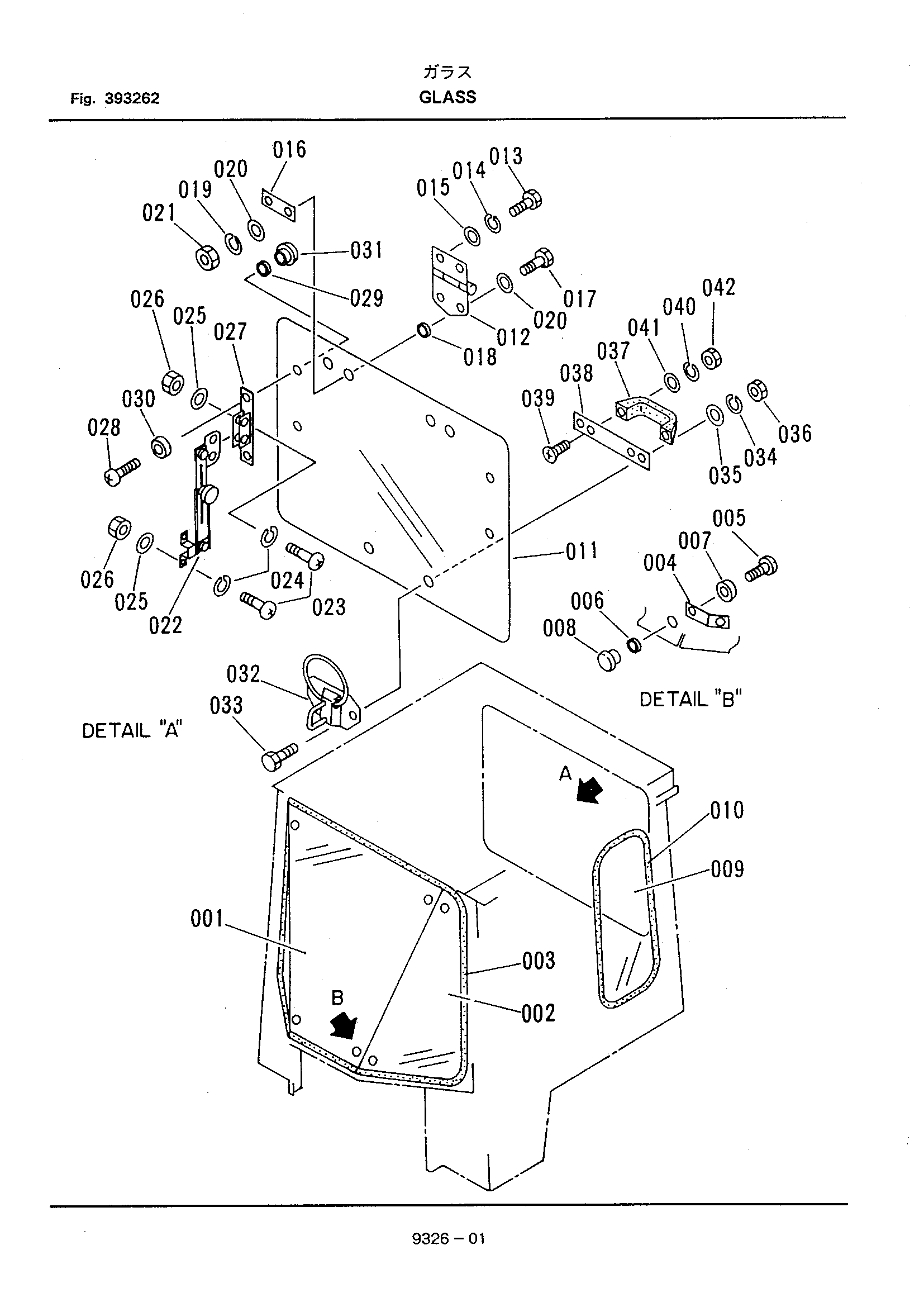

Заводская схема «Стекло» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 322935-26110 | Стекло | 1 |
| 002 | 322935-26120 | Стекло | 2 |
| 003 | 145100-08040 | Резиновый, H | 1 |
| 004 | 322935-26140 | Кронштейн | 4 |
| 005 | 101002-06010 | Винт | 8 |
| 006 | 322935-26150 | Манжета | 8 |
| 007 | 322935-26160 | Шайба | 8 |
| 008 | 322935-26170 | Гайка | 8 |
| 009 | 322935-26210 | Стекло | 2 |
| 010 | 145100-08020 | Резиновый, H | 2 |
| 011 | 322935-26230 | Стекло | 1 |
| 012 | 322935-26240 | Петля | 2 |
| 013 | 100112-08025 | Болт | 4 |
| 014 | 108002-08020 | Пружинная шайба | 4 |
| 015 | 108202-08016 | Шайба | 4 |
| 016 | 322935-26250 | Пластина | 2 |
| 017 | 100112-08030 | Болт | 4 |
| 018 | 322935-26260 | Манжета | 4 |
| 019 | 108002-08020 | Пружинная шайба | 4 |
| 020 | 108202-08016 | Шайба | 8 |
| 021 | 103312-08065 | Гайка | 4 |
| 022 | 322935-26270 | Стойка | 2 |
| 023 | 101002-06016 | Винт | 8 |
| 024 | 108002-06015 | Пружинная шайба | 8 |
| 025 | 108202-06016 | Шайба | 8 |
| 026 | 103312-06050 | Гайка | 8 |
| 027 | 322935-26280 | Кронштейн | 2 |
| 028 | 101002-06016 | Винт | 4 |
| 029 | 322935-26150 | Манжета | 4 |
| 030 | 322935-26160 | Шайба | 4 |
| 031 | 322935-26170 | Гайка | 4 |
| 032 | 322935-26290 | Ответная планка | 1 |
| 033 | 100112-06030 | Болт | 2 |
| 034 | 108002-06015 | Пружинная шайба | 2 |
| 035 | 108202-06016 | Шайба | 2 |
| 036 | 103312-06050 | Гайка | 2 |
| 037 | 322935-26310 | Рукоятка | 1 |
| 038 | 322935-26320 | Пластина | 1 |
| 039 | 101102-06020 | Винт | 2 |
| 040 | 108002-06015 | Пружинная шайба | 2 |
| 041 | 108202-06016 | Шайба | 2 |
| 042 | 103312-06050 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
