Опора радиатора — HITACHI LX30

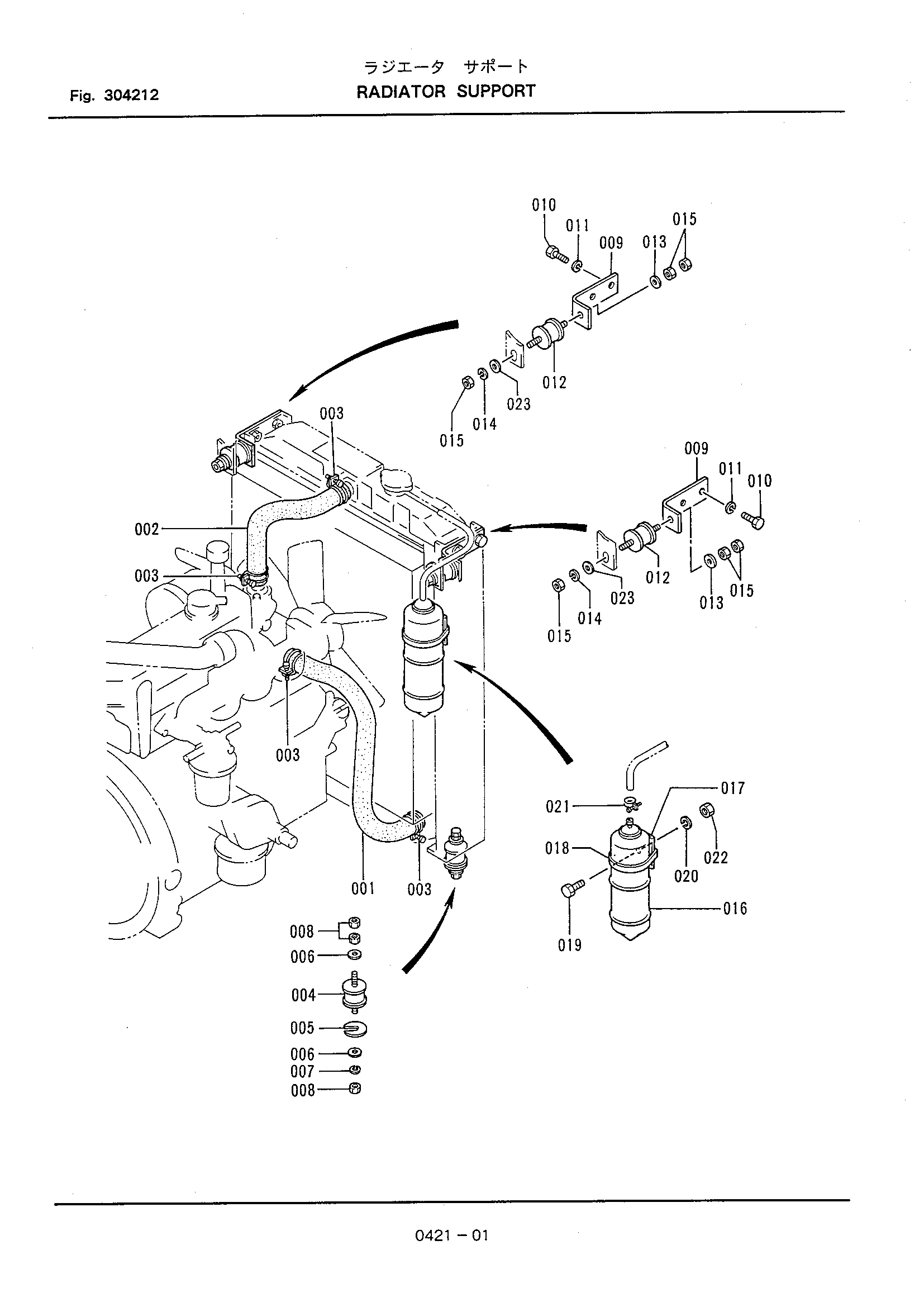

Заводская схема «Опора радиатора» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336041-21110 | Шланг | 1 |
| 002 | 336041-21120 | Шланг | 1 |
| 003 | 130110-04000 | Хомут шланга | 4 |
| 003-1 | 130310-04100 | Хомут шланга | 4 |
| 004 | 352121-11220 | Резиновая подушка | 2 |
| 004-1 | 322041-21210 | Резиновая подушка | 2 |
| 005 | 312461-21120 | Регулировочная шайба | 1 |
| 006 | 108202-08016 | Шайба | 4 |
| 007 | 108002-08020 | Пружинная шайба | 2 |
| 008 | 104112-08065 | Гайка | 6 |
| 009 | 322041-21130 | Опора | 2 |
| 010 | 100412-10020 | Болт | 4 |
| 011 | 108002-10025 | Пружинная шайба | 4 |
| 012 | 352121-11220 | Резиновая подушка | 2 |
| 012-1 | 322041-21210 | Резиновая подушка | 2 |
| 013 | 108202-08016 | Шайба | 4 |
| 013-1 | 108202-08016 | Шайба | 2 |
| 014 | 108002-08020 | Пружинная шайба | 2 |
| 015 | 104112-08065 | Гайка | 6 |
| 016 | 322041-21170 | Бак | 1 |
| 017 | 322041-21180 | Кронштейн | 1 |
| 018 | 322041-21190 | Лента | 1 |
| 019 | 100312-08016 | Болт | 2 |
| 020 | 108002-08020 | Пружинная шайба | 2 |
| 021 | 130110-01400 | Хомут шланга | 1 |
| 021-1 | 130110-01300 | Хомут шланга | 1 |
| 022 | 104112-08065 | Гайка | 2 |
| 023 | 360611-13230 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
