Электрооборудование(1) — HITACHI LX30

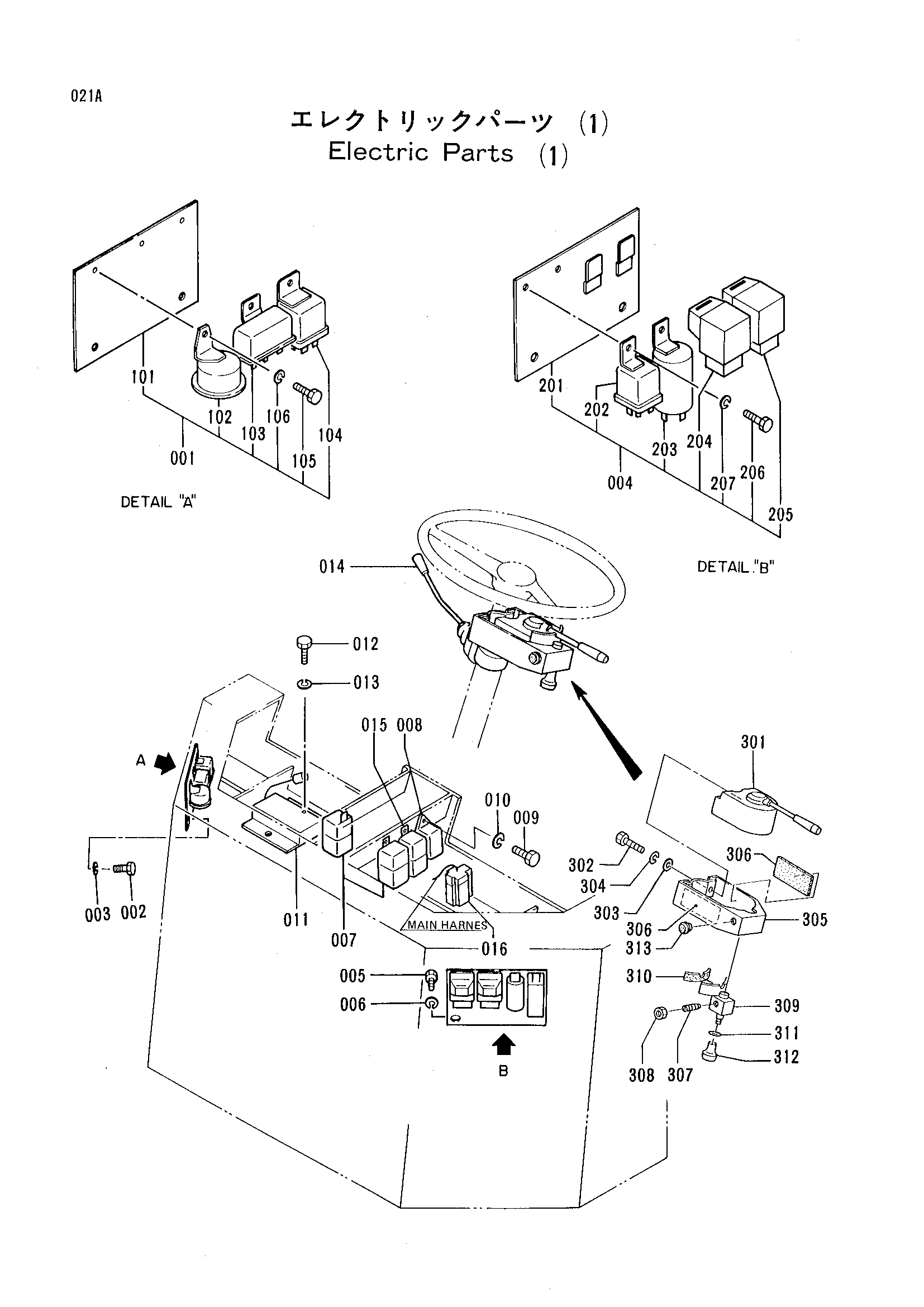

Заводская схема «Электрооборудование(1)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 002 | J530812 | Болт | 2 |
| 003 | A590908 | Пружинная шайба | 2 |
| 005 | J530812 | Болт | 2 |
| 006 | A590908 | Пружинная шайба | 2 |
| 007-01 | 4236810 | Реле | 2 |
| 007-02 | 4273078 | Реле | 2 |
| 008 | 4236807 | Таймер | 1 |
| 009 | J430614 | Болт | 5 |
| 010 | A590906 | Пружинная шайба | 5 |
| 011 | 4236812 | Таймер | 1 |
| 012 | J530812 | Болт | 1 |
| 013 | A590908 | Пружинная шайба | 1 |
| 014 | 4234036 | Выключатель | 1 |
| 015 | 4236813 | Реле | 1 |
| 016 | 4236814 | Диод | 1 |
| 017 | 4273077 | Реле | 1 |
| 101 | 4233395 | Кронштейн | 1 |
| 102 | 4236808 | Зуммер | 1 |
| 103 | 4236809 | Реле | 1 |
| 104-01 | 4236810 | Реле | 1 |
| 104-02 | 4273078 | Реле | 1 |
| 105 | J430614 | Болт | 3 |
| 106 | A590906 | Пружинная шайба | 3 |
| 201 | 4233397 | Кронштейн | 1 |
| 202-01 | 4236810 | Реле | 1 |
| 202-02 | 4273078 | Реле | 1 |
| 203 | 4236811 | Фласхер | 1 |
| 204 | 4234022 | Диод | 1 |
| 205 | 4234023 | Диод | 1 |
| 206 | J430614 | Болт | 2 |
| 207 | A590906 | Пружинная шайба | 2 |
| 301 | 4233631 | Рычаг | 1 |
| 302 | J530840 | Болт | 2 |
| 303 | A590108 | Шайба | 2 |
| 304 | A590908 | Пружинная шайба | 2 |
| 305 | 4234130 | Кронштейн | 1 |
| 306 | 4234135 | Резиновая прокладка | 2 |
| 307 | 4234132 | Установочный винт | 1 |
| 308 | J640312 | Гайка | 1 |
| 309 | 4234131 | Стопорный палец | 1 |
| 310 | 4234133 | Резиновая прокладка | 1 |
| 311 | 4234005 | Шайба | 1 |
| 312 | 4234134 | Ручка | 1 |
| 313 | 4156881 | Уплотнительная втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
