Глушитель — HITACHI LX30

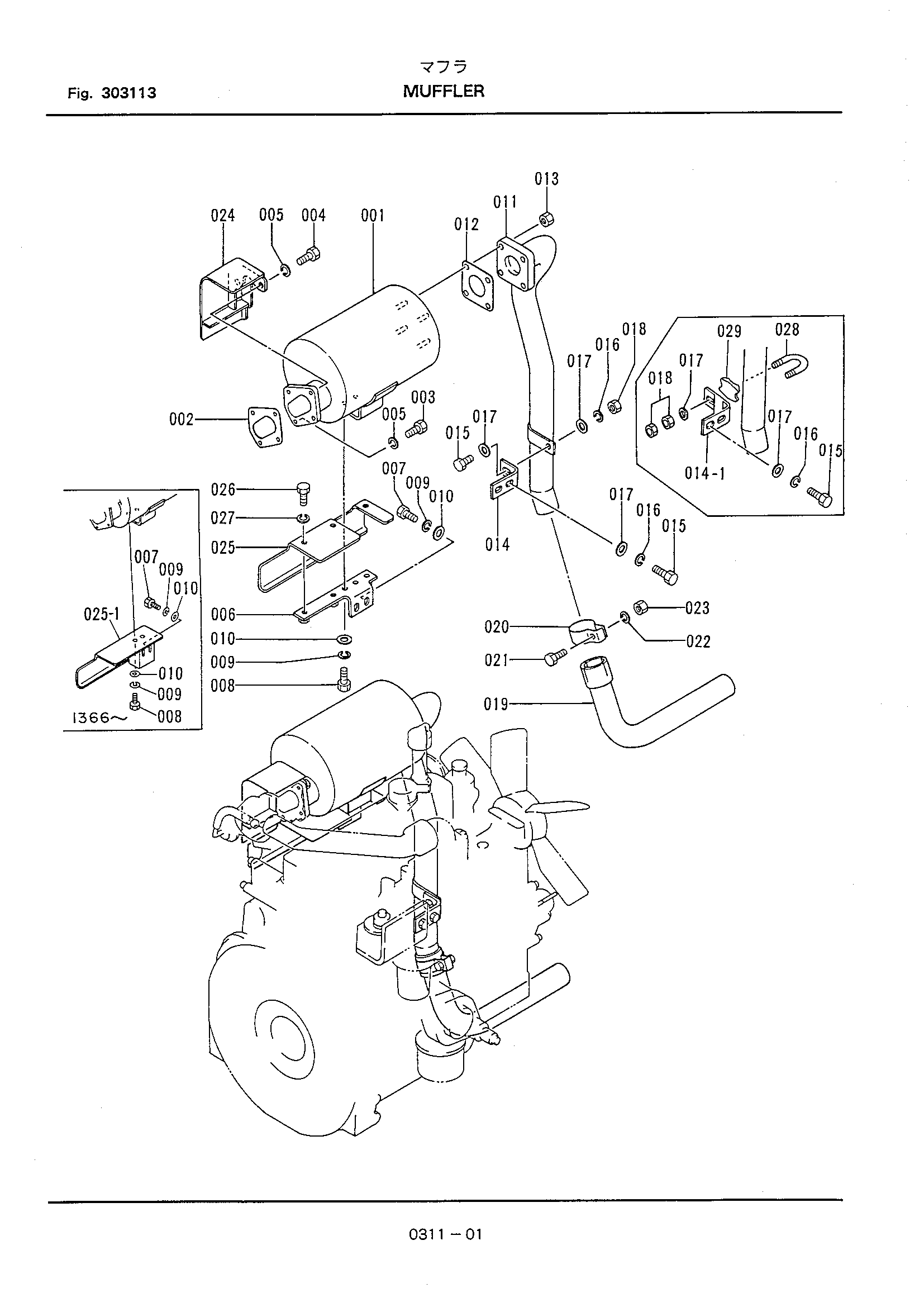

Заводская схема «Глушитель» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	336031-11110	Глушитель	1
002	336031-11120	Прокладка	1
003	100312-08020	Болт	2
004	100312-08025	Болт	2
005	108002-08020	Пружинная шайба	4
006	336031-11130	Кронштейн	1
007	100312-08016	Болт	2
007-1	100312-08020	Болт	2
008	100312-08020	Болт	2
008-1	100312-08025	Болт	2
009	108002-08020	Пружинная шайба	4
010	108202-08016	Шайба	4
010-1	360611-13230	Шайба	4
011	336031-11140	Выпускная труба	1
012	335031-11160	Прокладка	1
013	335031-11170	Гайка	4
014	336031-11160	Кронштейн	1
014-1	336031-11161	Кронштейн	1
014-2	336031-11162	Кронштейн	1
015	100412-10025	Болт	3
015-1-01	100412-10025	Болт	2
015-1-02	100412-10030	Болт	2
016	108002-10025	Пружинная шайба	3
016-1	108002-10025	Пружинная шайба	2
017	108202-10020	Шайба	4
017-1	346011-00150	Шайба	4
018	104512-10080	Гайка	1
018-1	103312-10080	Гайка	4
018-2	103602-10060	Гайка	4
019	336031-11180	Выпускная труба	1
020	336031-11150	Хомут	1
021	100412-10035	Болт	1
022	108002-10025	Пружинная шайба	1
023	104512-10080	Гайка	1
024	336031-11190	Крышка	1
025	336031-11210	Крышка	1
025-1	336031-11211	Крышка	1
025-2	336031-11212	Крышка	1
026	100312-08016	Болт	3
027	108002-08020	Пружинная шайба	3
028	336031-11170	У-болт	1
028-1	336031-11230	U-образный болт	1
029	336031-11220	Опора	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
