Пипнг(3PL) — HITACHI LX30

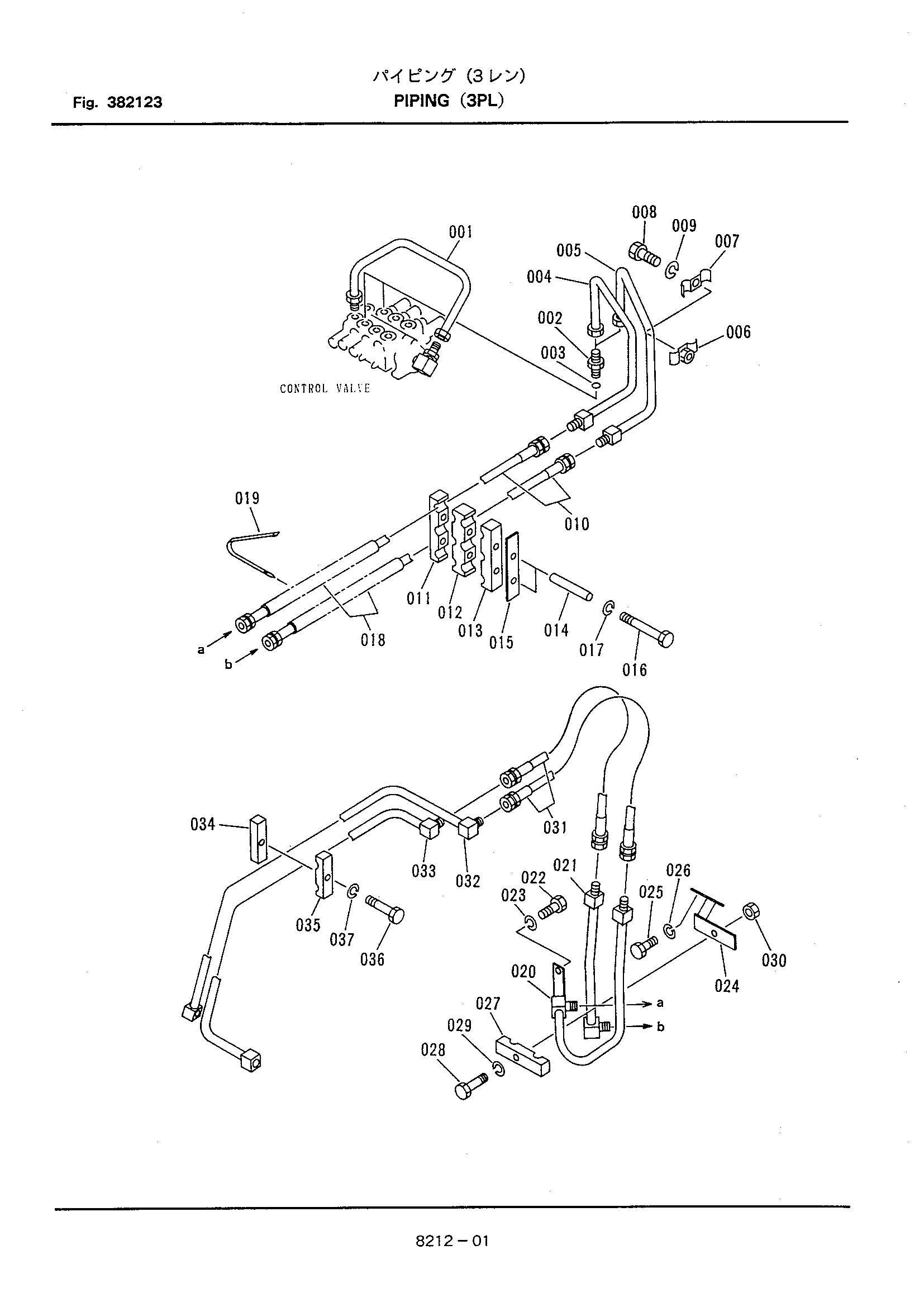

Заводская схема «Пипнг(3PL)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336821-12240 | Трубка | 1 |
| 002 | 226821-11110 | Адаптер | 2 |
| 003 | 120112-90800 | Кольцо O | 2 |
| 004 | 336821-12120 | Трубка | 1 |
| 005 | 336821-12130 | Трубка | 1 |
| 006 | 226821-11250 | Хомут | 2 |
| 007 | 226821-11260 | Хомут | 2 |
| 008 | 100412-10030 | Болт | 2 |
| 009 | 108002-10025 | Пружинная шайба | 2 |
| 010 | 322821-11111 | Шланг | 2 |
| 011 | 336821-12140 | Резиновая прокладка | 1 |
| 012 | 336821-12150 | Резиновая прокладка | 1 |
| 013 | 336821-12160 | Резиновая прокладка | 1 |
| 014 | 336821-11310 | Трубка | 1 |
| 015 | 336821-12170 | Пластина | 1 |
| 016 | 100412-10080 | Болт | 1 |
| 017 | 108002-10025 | Пружинная шайба | 1 |
| 018 | 336821-12250 | Защита винйл | 2 |
| 019 | 130410-10000 | Ленточный зажим | 3 |
| 020 | 336821-12180 | Трубка | 1 |
| 021 | 336821-12190 | Трубка | 1 |
| 022 | 100412-10025 | Болт | 1 |
| 023 | 108002-10025 | Пружинная шайба | 1 |
| 024 | 336821-12210 | Кронштейн | 1 |
| 025 | 100412-10016 | Болт | 2 |
| 026 | 108002-10025 | Пружинная шайба | 2 |
| 027 | 336781-11250 | Хомут | 1 |
| 028 | 100412-10045 | Болт | 1 |
| 029 | 108002-10025 | Пружинная шайба | 1 |
| 030 | 104512-10080 | Гайка | 1 |
| 031 | 322821-11191 | Шланг | 2 |
| 032 | 336821-12220 | Трубка | 1 |
| 033 | 336821-12230 | Трубка | 1 |
| 034 | 334821-12230 | Пластина | 3 |
| 035 | 331901-16170 | Держатель | 3 |
| 036 | 100412-10035 | Болт | 3 |
| 037 | 108002-10025 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
