Панель — HITACHI LX30

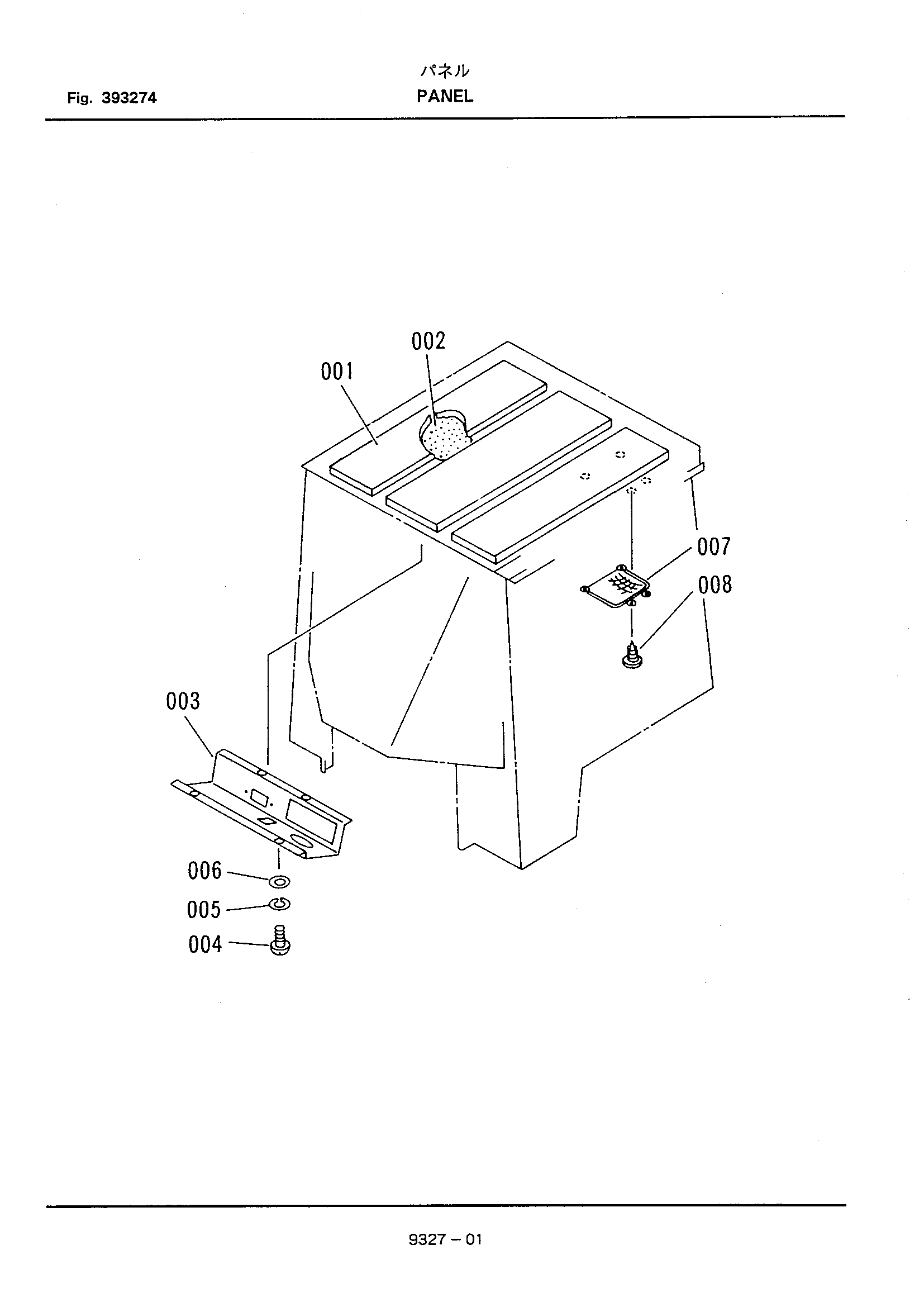

Заводская схема «Панель» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 322935-27110 | Лист | 3 |
| 002 | 322935-27120 | Лист | 1 |
| 003 | 322935-27130 | Крышка | 1 |
| 004 | 101002-06020 | Винт | 4 |
| 005 | 108002-06015 | Пружинная шайба | 4 |
| 006 | 108202-06016 | Шайба | 4 |
| 007 | 322935-27140 | Поккет | 1 |
| 008 | 322935-23140 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
