Поворотный плуг трубопроводы — HITACHI LX30

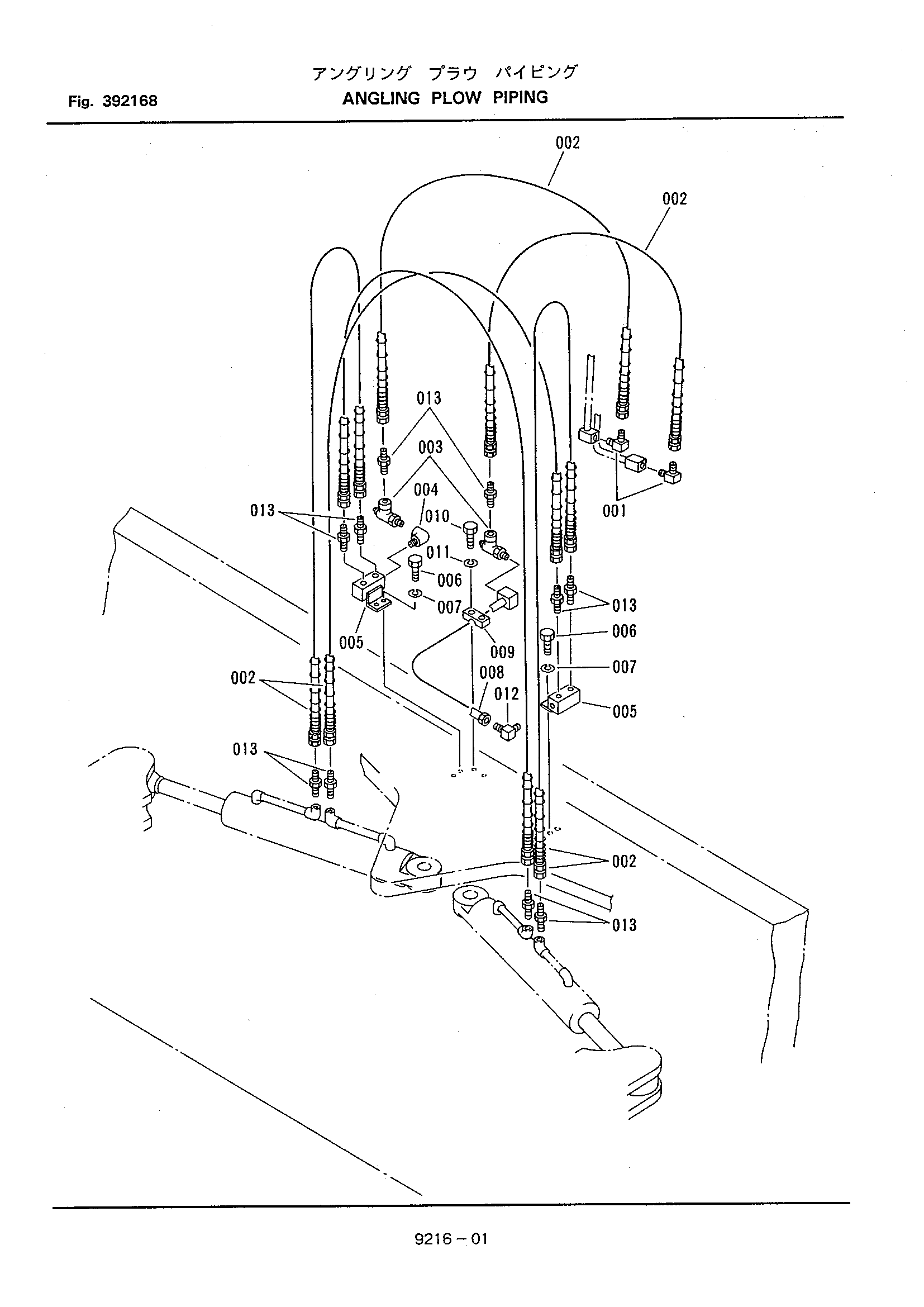

Заводская схема «Поворотный плуг трубопроводы» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 311781-11240 | Угловой штуцер | 2 |
| 002 | 336906-16110 | Шланг | 6 |
| 003 | 336906-16120 | Соединение свивел | 2 |
| 004 | 352511-22260 | Угловой штуцер | 1 |
| 005 | 322921-16110 | Тройник | 2 |
| 006 | 100412-10016 | Болт | 4 |
| 007 | 108002-10025 | Пружинная шайба | 4 |
| 008 | 322921-16120 | Трубка | 1 |
| 009 | 331821-11170 | Хомут | 1 |
| 010 | 100312-08035 | Болт | 2 |
| 011 | 108002-08020 | Пружинная шайба | 2 |
| 012 | 123122-15035 | Угловой штуцер | 1 |
| 013 | 352531-11130 | Адаптер | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
