Авнинг(FRP) — HITACHI LX30

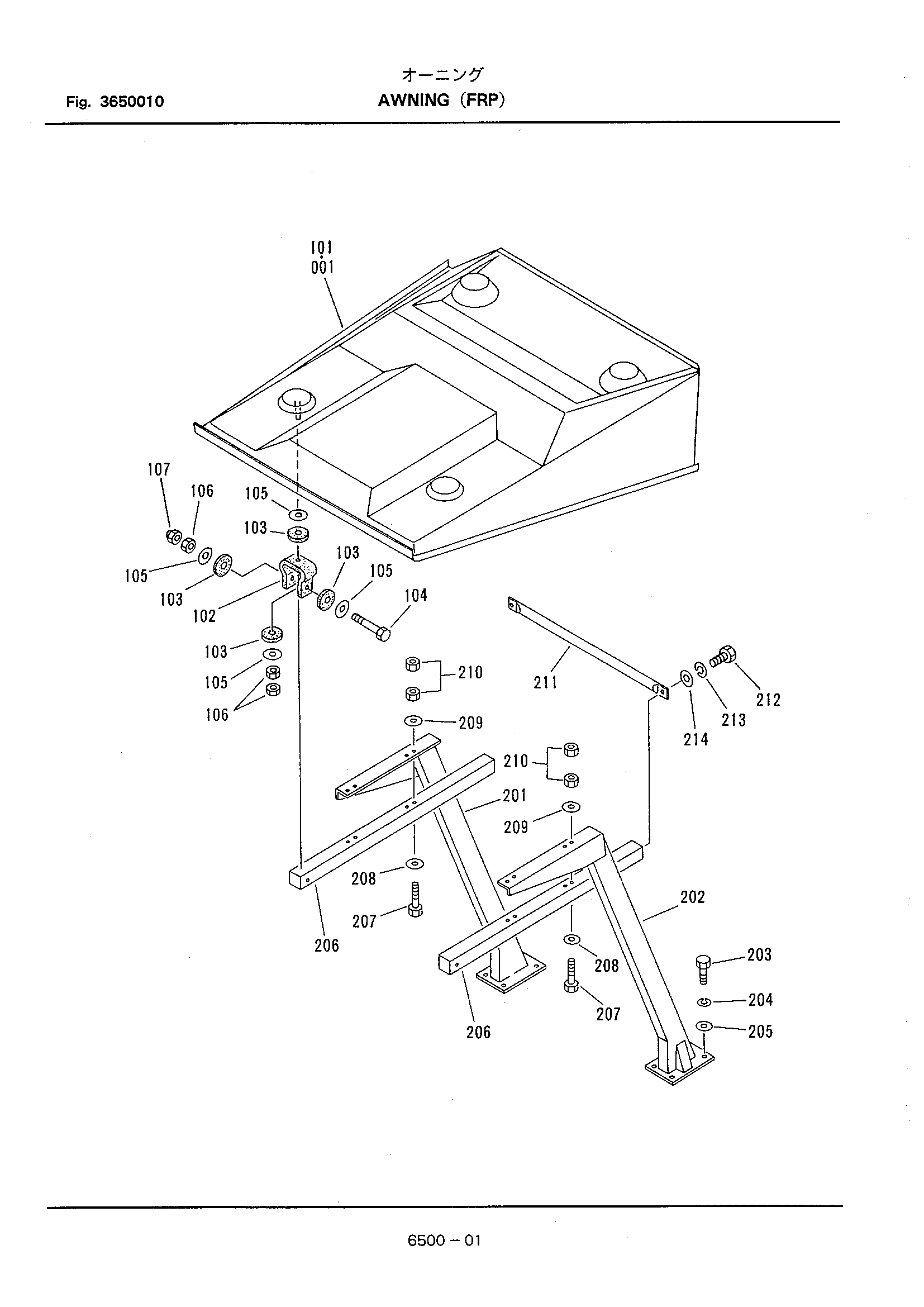

Заводская схема «Авнинг(FRP)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 322651-11000 | Рооф | 1 |
| 101 | 322651-12110 | Рама | 1 |
| 102 | 322651-11120 | Резиновая прокладка | 4 |
| 102 | 322651-12120 | Канвас | 1 |
| 103 | 322651-11130 | Резиновая подушка | 16 |
| 103 | 322651-12130 | Корд | 1 |
| 104 | 100112-12110 | Болт | 4 |
| 105 | 322651-11140 | Шайба | 16 |
| 106 | 103012-12100 | Гайка | 12 |
| 107 | 322651-11150 | Гайка | 4 |
| 201 | 336651-22110 | LEG(правый) | 1 |
| 201 | 336651-22110 | LEG(правый) | 1 |
| 202 | 336651-22120 | LEG(левый) | 1 |
| 202 | 336651-22120 | LEG(левый) | 1 |
| 203 | 100112-16040 | Болт | 8 |
| 203 | 100112-16040 | Болт | 8 |
| 204 | 108002-16040 | Пружинная шайба | 8 |
| 204 | 108202-16030 | Шайба | 8 |
| 205 | 108202-16030 | Шайба | 8 |
| 205 | 108002-16040 | Пружинная шайба | 8 |
| 206 | 322651-21110 | Стойка | 2 |
| 206 | 321651-22140 | U-образный болт | 4 |
| 207 | 100412-10075 | Болт | 4 |
| 207 | 108202-10020 | Шайба | 8 |
| 208 | 322621-11350 | Шайба | 4 |
| 208 | 103202-10060 | Гайка | 8 |
| 209 | 108202-10020 | Шайба | 4 |
| 209 | 336651-22130 | Гайка | 8 |
| 210 | 104402-10060 | Гайка | 8 |
| 211 | 322651-21120 | Трубка | 1 |
| 212 | 100412-12025 | Болт | 2 |
| 213 | 108002-12030 | Пружинная шайба | 2 |
| 214 | 108202-12025 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
