Многофункциональный назначение пипнг — HITACHI LX30

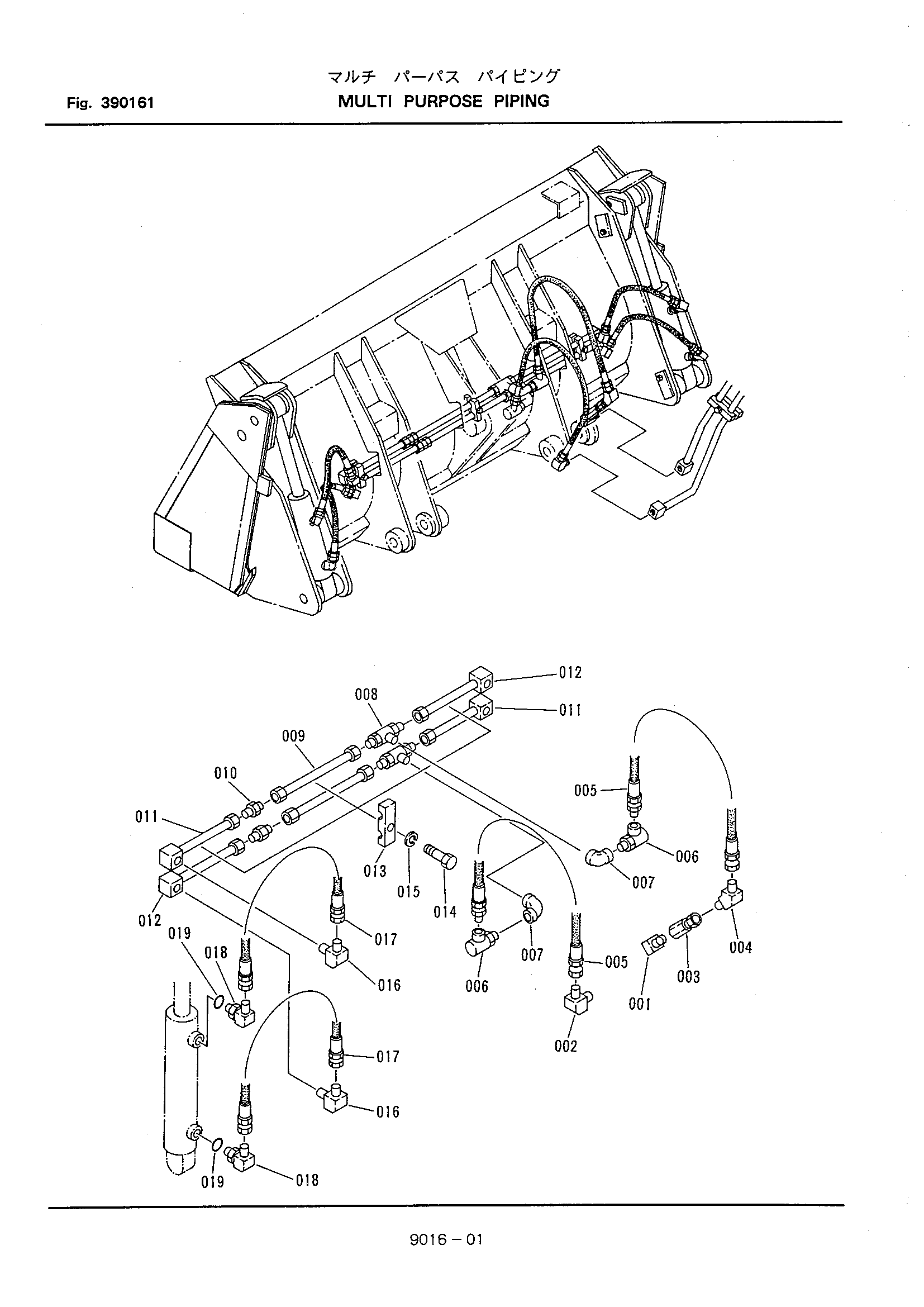

Заводская схема «Многофункциональный назначение пипнг» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 322061-11150 | Угловой штуцер | 1 |
| 002 | 311781-11240 | Угловой штуцер | 1 |
| 003 | 370781-51360 | Клапан | 1 |
| 004 | 352531-11140 | Угловой штуцер | 1 |
| 005 | 336906-16110 | Шланг | 2 |
| 006 | 336906-16120 | Соединение свивел | 2 |
| 007 | 336906-16130 | Угловой штуцер | 2 |
| 008 | 123133-15035 | Тройник | 2 |
| 009 | 336906-16140 | Трубка | 2 |
| 010 | 123101-15005 | Унион | 2 |
| 011 | 336906-16150 | Трубка | 2 |
| 012 | 336906-16160 | Трубка | 2 |
| 013 | 331901-16170 | Держатель | 3 |
| 014 | 100412-10035 | Болт | 3 |
| 015 | 108002-10025 | Пружинная шайба | 3 |
| 016 | 311781-11240 | Угловой штуцер | 4 |
| 017 | 336906-16170 | Шланг | 4 |
| 018 | 334531-11140 | Угловой штуцер | 4 |
| 019 | 120011-01800 | Уплотнительное кольцо | 4 |
| 020 | 352531-11130 | Адаптер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
