Крышка(1) — HITACHI LX30

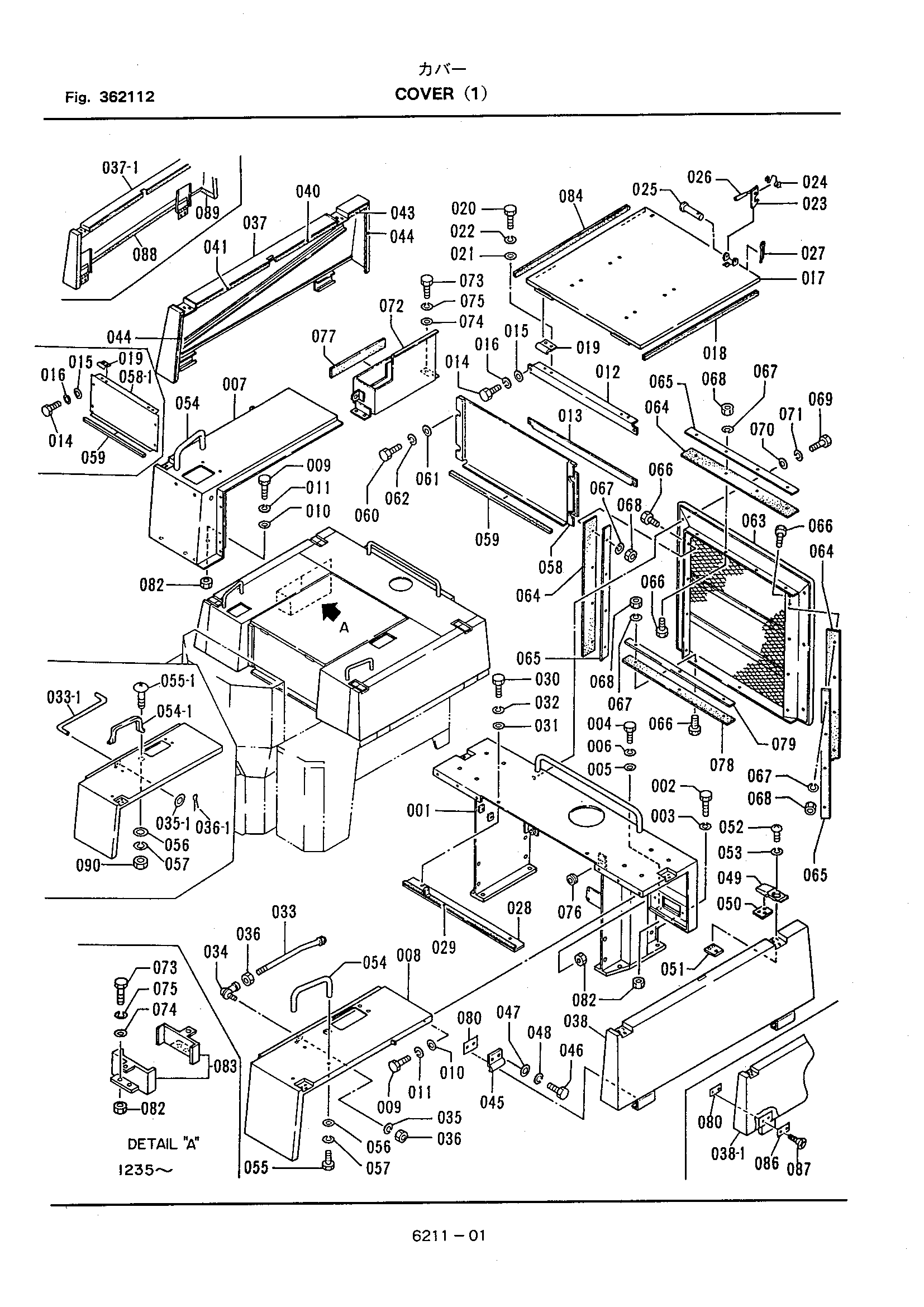

Заводская схема «Крышка(1)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336621-11110 | Опора | 1 |
| 001-1 | 336621-11111 | Сппорт | 1 |
| 002 | 100112-16040 | Болт | 8 |
| 003 | 108002-16040 | Пружинная шайба | 8 |
| 004 | 100412-10020 | Болт | 4 |
| 005 | 108202-10020 | Шайба | 4 |
| 006 | 108002-10025 | Пружинная шайба | 4 |
| 007 | 336621-11120 | Опора | 1 |
| 007-1 | 336621-11121 | Опора(правый) | 1 |
| 007-2 | 336621-11122 | Опора(правый) | 1 |
| 008 | 336621-11130 | Опора | 1 |
| 008-1 | 336621-11131 | Опора(левый) | 1 |
| 008-2 | 336621-11132 | Опора(левый) | 1 |
| 008-3 | 336621-11133 | Опора(левый) | 1 |
| 009 | 100412-10020 | Болт | 14 |
| 010 | 108202-10020 | Шайба | 14 |
| 011 | 108002-10025 | Пружинная шайба | 14 |
| 012 | 336621-11140 | Кронштейн | 1 |
| 013 | 336621-11150 | Кронштейн | 1 |
| 014 | 100412-10020 | Болт | 4 |
| 014-1 | 100412-10020 | Болт | 3 |
| 014-2 | 100412-10020 | Болт | 4 |
| 015 | 108202-10020 | Шайба | 4 |
| 016 | 108002-10025 | Пружинная шайба | 4 |
| 017 | 336621-11160 | Пластина | 1 |
| 017-1 | 336621-11161 | Пластина | 1 |
| 018 | 336621-11170 | Резиновая прокладка | 2 |
| 018-1 | 336621-11171 | Резиновая прокладка | 2 |
| 018-2 | 336621-11171 | Резиновая прокладка | 1 |
| 019 | 352631-21131 | Петля | 2 |
| 020 | 100412-10020 | Болт | 4 |
| 021 | 108202-10020 | Шайба | 4 |
| 022 | 108002-10025 | Пружинная шайба | 4 |
| 023 | 334631-21140 | Крюк | 1 |
| 024 | 352631-21140 | Пружина | 1 |
| 025 | 352631-21160 | Палец | 1 |
| 026 | 345281-11220 | Ручка | 1 |
| 027 | 109002-20020 | Шплинт | 1 |
| 028 | 322621-11140 | Пластина | 1 |
| 028-1 | 336621-11370 | Пластина | 1 |
| 028-2 | 322621-11141 | Пластина | 1 |
| 029 | 322621-11150 | Резиновая прокладка | 1 |
| 029-1 | 322621-11151 | Резиновая прокладка | 1 |
| 030 | 100412-10025 | Болт | 2 |
| 031 | 108202-10020 | Шайба | 2 |
| 032 | 108002-10025 | Пружинная шайба | 2 |
| 033 | 322621-11170 | Шток | 1 |
| 033-1 | 322621-11171 | Шток | 1 |
| 034 | 226411-21190 | Шток | 1 |
| 035 | 108002-08020 | Пружинная шайба | 1 |
| 035-1 | 108202-08016 | Шайба | 1 |
| 036 | 104112-08065 | Гайка | 2 |
| 036-1 | 109002-25016 | Шплинт | 1 |
| 037 | 336621-11180 | Крышка | 1 |
| 037-1 | 336621-11181 | Крышка R | 1 |
| 038 | 336621-11190 | Крышка | 1 |
| 038-1 | 336621-11191 | Крышка L | 1 |
| 040 | 336621-11220 | Резиновая прокладка | 2 |
| 040-1 | 336621-11221 | Резиновая прокладка | 2 |
| 041 | 336621-11230 | Резиновая прокладка | 2 |
| 041-1 | 336621-11231 | Резиновая прокладка | 2 |
| 043 | 336621-11250 | Резиновая прокладка | 2 |
| 043-1 | 336621-11251 | Резиновая прокладка | 2 |
| 044 | 336621-11260 | Резиновая прокладка | 4 |
| 044-1 | 336621-11261 | Резиновая прокладка | 2 |
| 045 | 352631-21131 | Петля | 4 |
| 046 | 100412-10025 | Болт | 8 |
| 047 | 108202-10020 | Шайба | 8 |
| 048 | 108002-10025 | Пружинная шайба | 8 |
| 049 | 334621-11320 | Защёлка | 4 |
| 050 | 334621-11340 | Пластина | 4 |
| 051 | 334621-11350 | Пластина | 4 |
| 052 | 101002-04014 | Винт | 24 |
| 053 | 108002-04010 | Пружинная шайба | 24 |
| 054 | 322621-11240 | Стойка | 2 |
| 054-1 | 322621-11241 | Стойка | 2 |
| 055 | 100412-12020 | Болт | 4 |
| 055-1 | 322621-11390 | Болт | 4 |
| 055-2 | 344113-11120 | Винт | 4 |
| 056 | 108202-12025 | Плоская шайба | 4 |
| 056-1 | 108202-10020 | Шайба | 4 |
| 057 | 108002-12030 | Пружинная шайба | 4 |
| 057-1 | 108002-08020 | Пружинная шайба | 4 |
| 058 | 336621-11270 | Крышка | 1 |
| 058-1 | 336621-11271 | Крышка | 1 |
| 059 | 336621-11280 | Резиновая прокладка | 1 |
| 059-1 | 336621-11281 | Резиновая прокладка | 1 |
| 060 | 100412-10030 | Болт | 4 |
| 061 | 108202-10020 | Шайба | 4 |
| 062 | 108002-10025 | Пружинная шайба | 4 |
| 063-1 | 336621-11292 | Глилле | 1 |
| 063-01 | 336621-11290 | Решётка, радиатор | 1 |
| 063-02 | 336621-11291 | Решётка | 1 |
| 064 | 336621-11310 | Резиновое уплотнение | 3 |
| 065 | 336621-11320 | Пластина | 3 |
| 066 | 100312-08020 | Болт | 15 |
| 067 | 108002-08020 | Пружинная шайба | 15 |
| 068 | 104112-08065 | Гайка | 15 |
| 069 | 100412-10025 | Болт | 6 |
| 070 | 108202-10020 | Шайба | 6 |
| 071 | 108002-10025 | Пружинная шайба | 6 |
| 072 | 336621-11330 | Ящик для инструментов | 1 |
| 073 | 100412-10020 | Болт | 4 |
| 074 | 108202-10020 | Шайба | 4 |
| 075 | 108002-10025 | Пружинная шайба | 4 |
| 076 | 156100-13300 | Уплотнительная втулка | 1 |
| 077 | 336621-11340 | Резиновая прокладка | 1 |
| 078 | 336621-11350 | Резиновое уплотнение | 1 |
| 079 | 336621-11360 | Пластина | 1 |
| 080 | 352821-11290 | Регулировочная шайба | 4 |
| 082 | 104512-10080 | Гайка | 16 |
| 083 | 336621-11380 | Кронштейн | 2 |
| 084 | 336621-11390 | Резиновая прокладка | 1 |
| 086 | 322621-11370 | Пластина | 4 |
| 087 | 322621-11380 | Винт | 8 |
| 087-1 | 322621-11410 | Винт | 8 |
| 088 | 336621-11410 | Резиновая прокладка | 2 |
| 089 | 336621-11420 | Резиновая прокладка | 4 |
| 090 | 104112-08065 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
