Основные гидролинии — HITACHI LX30

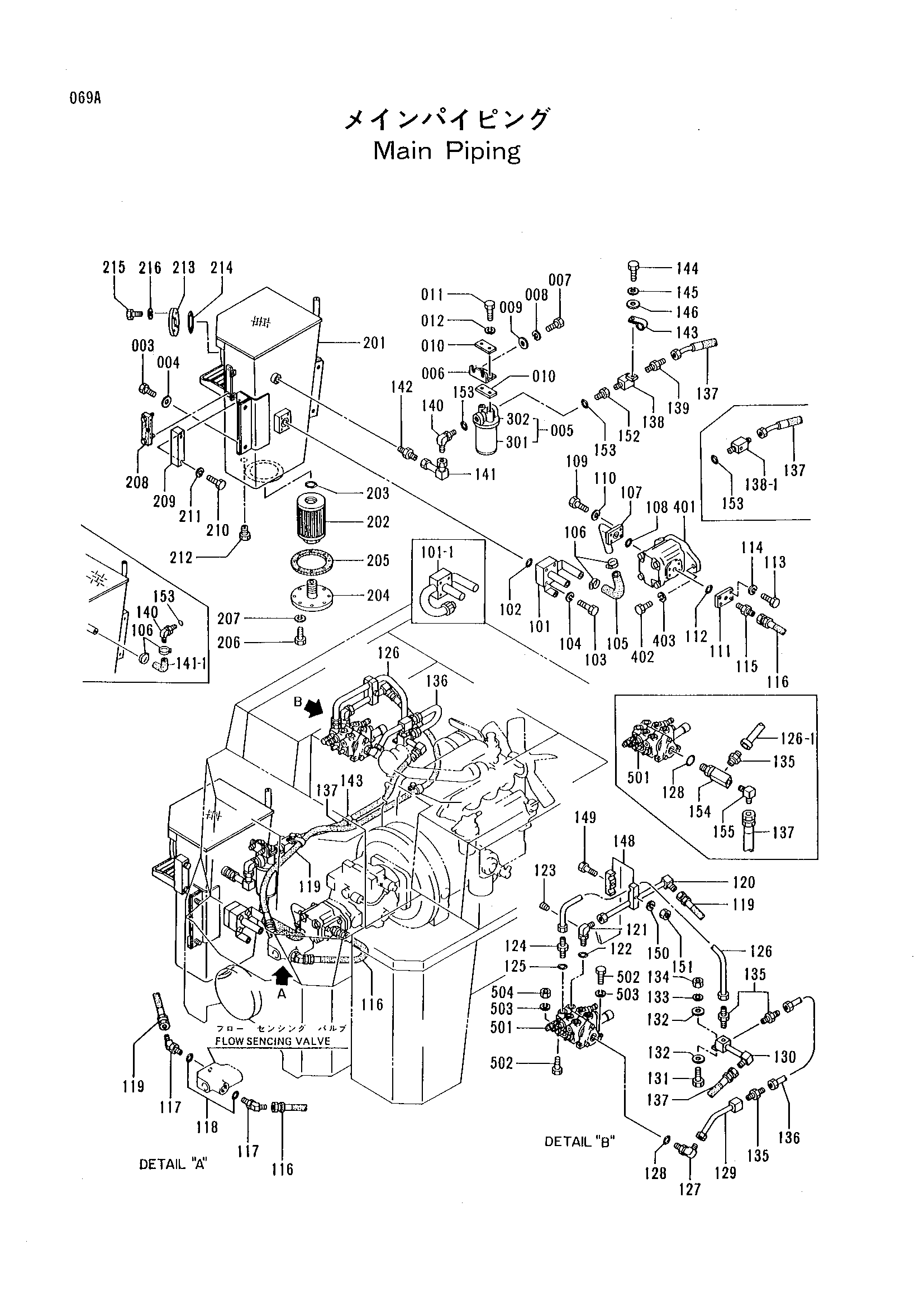

Заводская схема «Основные гидролинии» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
003	J431630	Болт	4
004	4234093	Шайба	4
005	4237277	Фильтр	1
006	4237278	Кронштейн	1
007	J551020	Болт	2
008	A589910	Пружинная шайба	2
009	A590110	Шайба	2
010	4237279	Пластина	2
011	J531020	Болт	2
012	A589910	Пружинная шайба	2
101-01	4237253	Трубка	1
101-02	4311936	Трубка	1
102	4037888	Уплотнительное кольцо	1
103	J551055	Болт	4
104	A589910	Пружинная шайба	4
105	4237254	Шланг	1
106	4011675	Зажим	2
107-01	4237255	Трубка	1
107-02	4311937	Трубка	1
108	4237256	Уплотнительное кольцо	1
109	4233942	Болт	4
110	A589910	Пружинная шайба	4
111	4233854	Фланец	1
112	4506429	Уплотнительное кольцо	1
113	4233942	Болт	4
114	A589910	Пружинная шайба	4
115	4237271	Адаптер	1
116-01	4237257	Шланг	1
116-02	4282115	Шланг	1
117-01	4237258	Угловой штуцер	2
117-02	4282117	Шланг	2
118	R26906R	Кольцо O	2
119-01	4237259	Шланг	1
119-02	4282114	Шланг	1
120	4237260	Трубка	1
121	4237261	Угловой штуцер	1
122	R26906R	Кольцо O	1
123	4237262	Пробка	1
124	4237263	Адаптер	1
125	R26906R	Кольцо O	1
126-01	4237264	Трубка	1
126-02	4253626	Трубка	1
127	4237265	Угловой штуцер	1
128	R26906R	Кольцо O	1
129	4237266	Трубка	1
130	4237267	Трубка	1
131	J551025	Болт	1
132	A590110	Шайба	2
133	A589910	Пружинная шайба	1
134	J640410	Гайка	1
135	4237396	Разъём	1
136	4237268	Трубка	1
137	4237269	Шланг	1
138-01	4237270	Тройник	1
138-02	4282102	Тройник	1
139	4237271	Адаптер	1
140	4311938	Угловой штуцер	1
141	4312244	Шланг	1
142	4237397	Разъём	1
143	4233961	Хомут	3
144	J551016	Болт	3
145	A589910	Пружинная шайба	3
146	A590110	Шайба	3
148	4237274	Хомут	2
149	J551055	Болт	1
150	A589910	Пружинная шайба	1
151	J640410	Гайка	1
152	4237275	Втулка	1
153	4233858	Уплотнительное кольцо	2
154	4253627	Тройник	1
155	4234049	Угловой штуцер	1
201-01	4237276	Гидробак	1
201-02	4311939	Гидробак	1
202	4233988	Страинер масляный	1
203	4067463	Уплотнительное кольцо	1
204	4233944	Крышка	1
205	4233945	Манжета	1
206	J530820	Болт	8
207	A590908	Пружинная шайба	8
208	4233863	Указатель	1
209	4233864	Крышка	1
210	J551016	Болт	2
211	A589910	Пружинная шайба	2
212	4233219	Пробка	1
213	4233281	Крышка	1
214	A810070	Уплотнительное кольцо	1
215	J530820	Болт	4
216	A590908	Пружинная шайба	4
301	4237280	Фильтр	1
401	4237281	Насос	1
402	J531025	Болт	1
403	A589910	Пружинная шайба	1
501	4237282	Клапан котрол	1
502	J551030	Болт	4
503	A589910	Пружинная шайба	4
504	J640410	Гайка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
