Управление(3SP) — HITACHI LX30

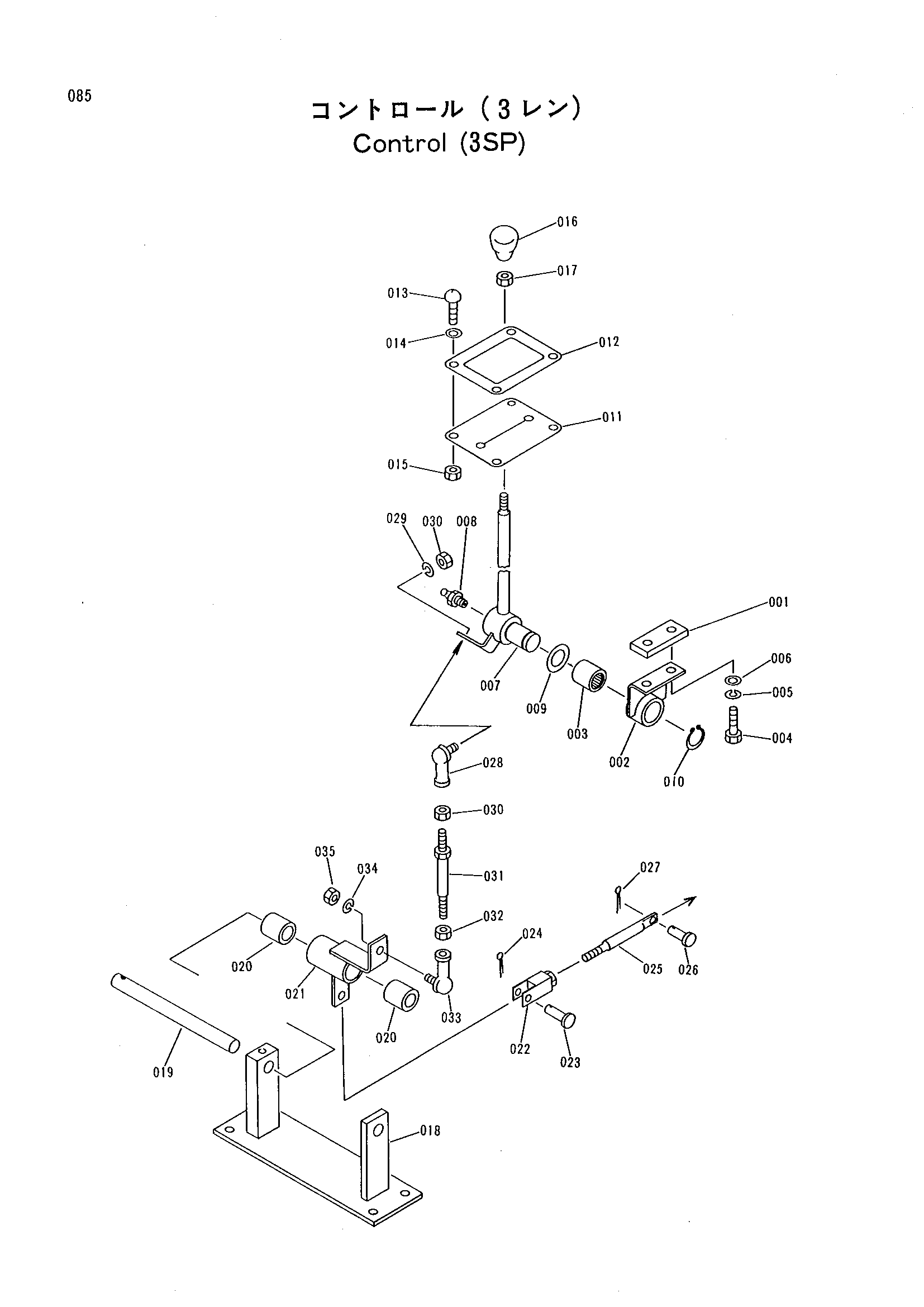

Заводская схема «Управление(3SP)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4259089 | Пластина | 1 |
| 002 | 4237360 | Кронштейн | 1 |
| 003 | 4234094 | Игольчатый подшипник | 1 |
| 004 | J551020 | Болт | 2 |
| 005 | A589910 | Пружинная шайба | 2 |
| 006 | A590110 | Шайба | 2 |
| 007 | 4259090 | Рычаг | 1 |
| 008 | J75481 | Штуцер | 1 |
| 009 | A590124 | Шайба | 1 |
| 010 | 4235202 | Стопорное кольцо | 1 |
| 011 | 4259091 | Резиновая прокладка | 1 |
| 012 | 4259092 | Пластина | 1 |
| 013 | 4234001 | Винт | 4 |
| 014 | 4234002 | Шайба | 4 |
| 015 | J640308 | Гайка | 4 |
| 016 | 4233204 | Ручка | 1 |
| 017 | J640410 | Гайка | 1 |
| 018 | 4259093 | Кронштейн | 1 |
| 019 | 4259094 | Палец | 1 |
| 020 | 4234039 | Втулка | 2 |
| 021 | 4259095 | Тяга | 1 |
| 022 | 4237389 | Вилка | 1 |
| 023 | A740821 | Палец | 1 |
| 024 | A762013 | Шплинт | 1 |
| 025 | 4237368 | Шток | 1 |
| 026 | 4233203 | Палец | 1 |
| 027 | A761616 | Шплинт | 1 |
| 028 | 4233201 | Шток | 1 |
| 029 | A590908 | Пружинная шайба | 1 |
| 030 | J640308 | Гайка | 2 |
| 031 | 4259096 | Шток | 1 |
| 032 | 4233217 | Гайка | 1 |
| 033 | 4233202 | Шток | 1 |
| 034 | A590908 | Пружинная шайба | 1 |
| 035 | J640308 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
