Гидроцилиндр рулевого управления — HITACHI LX30

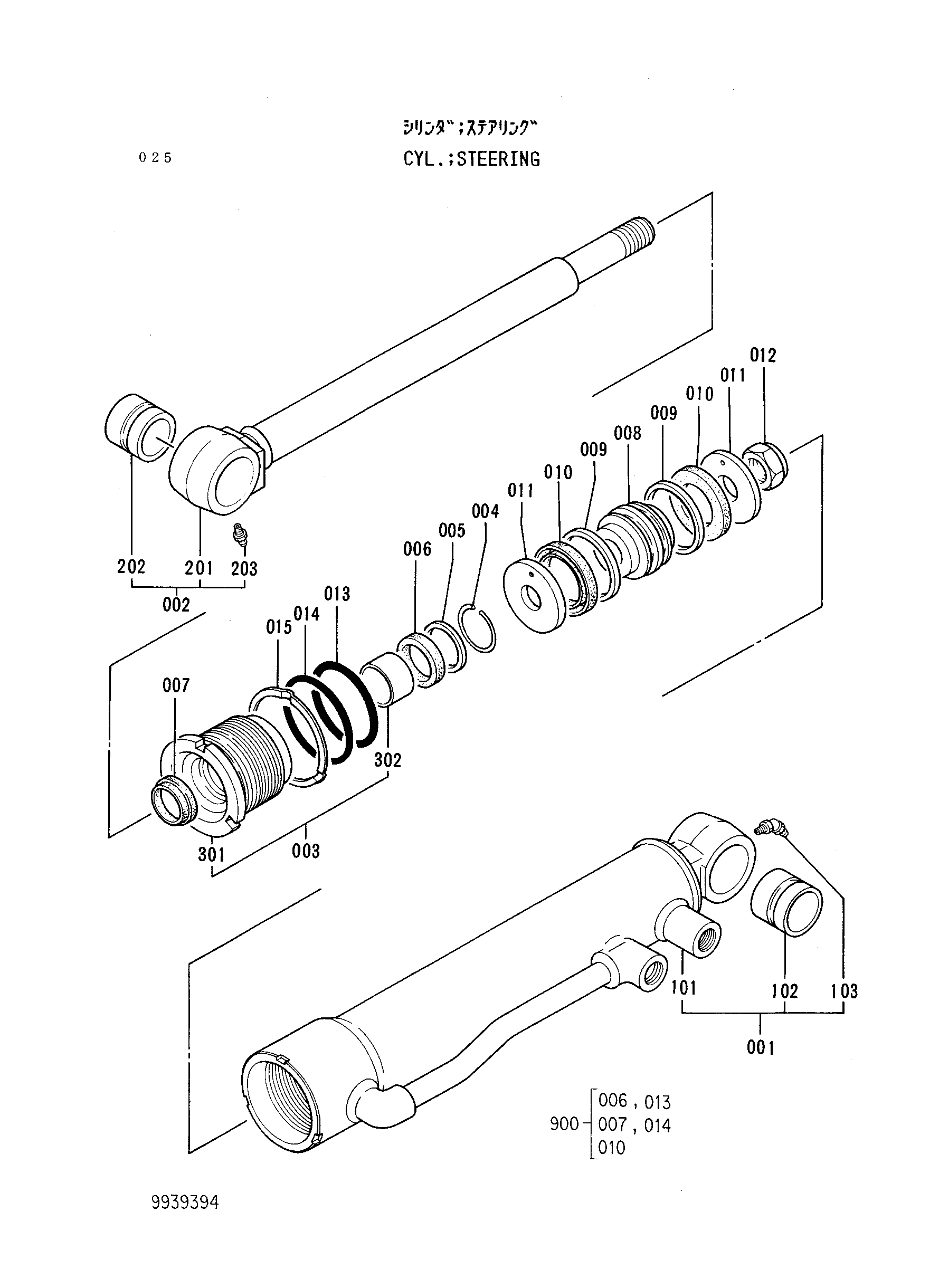

Заводская схема «Гидроцилиндр рулевого управления» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4237146 | Гидроцилиндр | 1 | |
| 002 | 4237147 | Шток в сборе | 1 |
| 003 | 4237148 | Головка в сборе | 1 |
| 004 | 4237149 | Кольцо | 1 |
| 005 | 4237150 | Кольцо | 1 |
| 006 | 4237151 | Кольцо | 1 |
| 007 | 4233268 | Грязесъёмное кольцо | 1 |
| 008 | 4237152 | Поршень | 1 |
| 009 | 4237153 | Поршневое кольцо | 2 |
| 010 | 4237154 | Кольцо | 2 |
| 011 | 4237155 | Держатель у-ринг | 2 |
| 012 | 4233930 | U-образная гайка | 1 |
| 013 | 4113161 | Уплотнительное кольцо | 1 |
| 014 | A810065 | Уплотнительное кольцо | 1 |
| 015 | 4237157 | Шайба | 1 |
| 102 | 4237156 | Втулка | 1 |
| 103 | J75581 | Штуцер | 1 |
| 202 | 4237156 | Втулка | 1 |
| 203 | J75481 | Штуцер | 1 |
| 302 | 4233929 | Втулка | 1 |
| 900 | 4237158 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
