Прямая лопата управление — HITACHI LX30

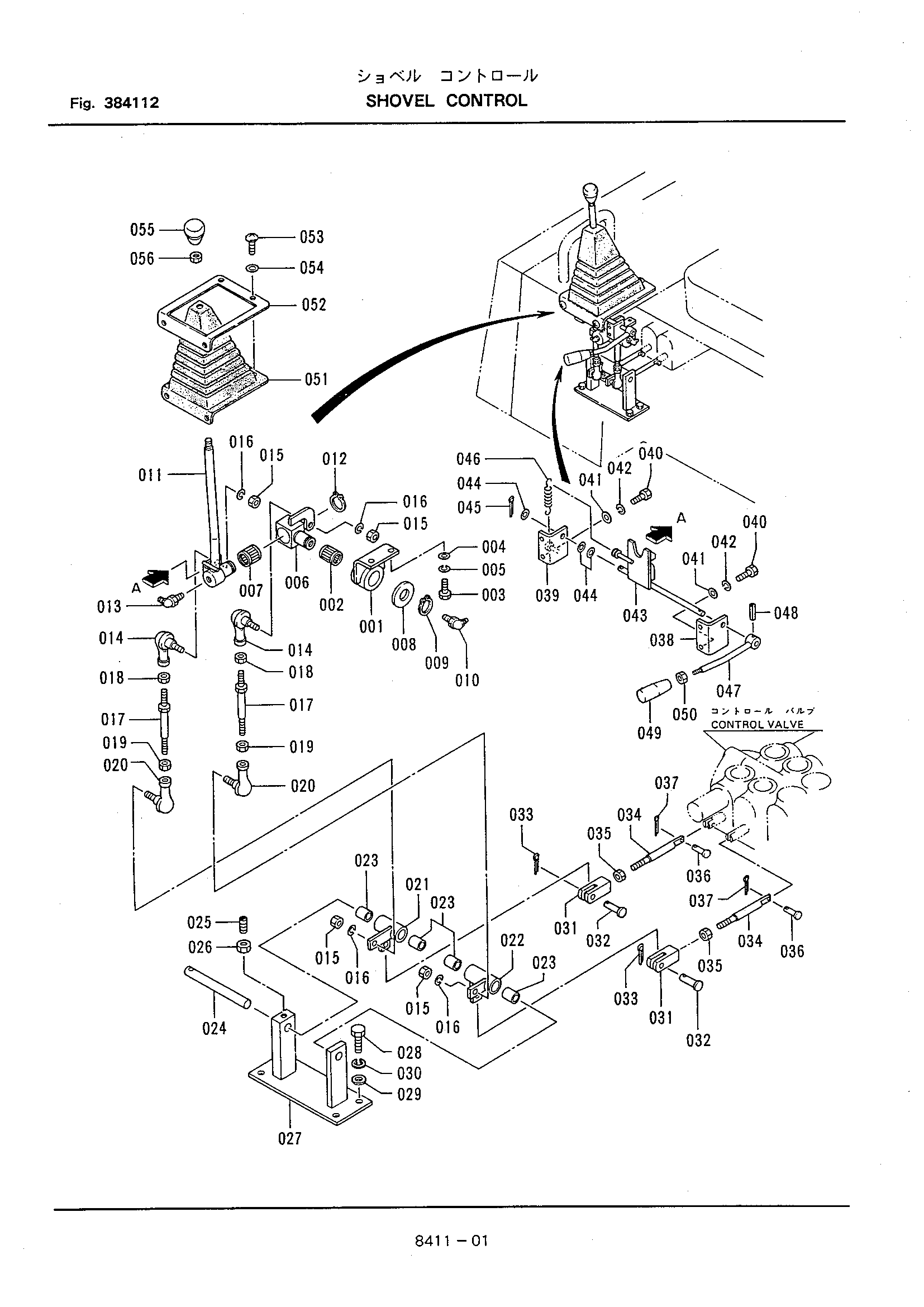

Заводская схема «Прямая лопата управление» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 334281-11130 | Кронштейн | 1 |
| 002 | 550841-11130 | Брг.неедле | 1 |
| 003 | 100412-10020 | Болт | 2 |
| 004 | 108202-10020 | Шайба | 2 |
| 005 | 108002-10025 | Пружинная шайба | 2 |
| 006 | 336841-11110 | Держатель | 1 |
| 007 | 550841-11130 | Брг.неедле | 1 |
| 008 | 108202-24040 | Шайба | 1 |
| 009 | 111511-02412 | Стопорное кольцо | 1 |
| 010 | 110003-01000 | Ниппель, смазка | 1 |
| 010-1 | 110002-01000 | Штуцер | 1 |
| 011 | 336841-11120 | Рычаг | 1 |
| 012 | 111511-02412 | Стопорное кольцо | 1 |
| 013 | 110003-01000 | Ниппель, смазка | 1 |
| 014 | 226411-21190 | Шток | 2 |
| 015 | 104112-08065 | Гайка | 4 |
| 016 | 108002-08020 | Пружинная шайба | 4 |
| 017 | 336841-11130 | Шток | 2 |
| 018 | 104112-08065 | Гайка | 2 |
| 019 | 311431-11170 | Гайка | 2 |
| 020 | 226411-21210 | Шток | 2 |
| 021 | 336841-11140 | Тяга | 1 |
| 022 | 336841-11150 | Тяга | 1 |
| 023 | 352281-11230 | Втулка | 4 |
| 024 | 336841-11160 | Палец | 1 |
| 025 | 101321-08022 | Винт | 1 |
| 026 | 104112-08065 | Гайка | 1 |
| 027 | 336841-11170 | Кронштейн | 1 |
| 028 | 100412-10025 | Болт | 4 |
| 029 | 108202-10020 | Шайба | 4 |
| 030 | 108002-10025 | Пружинная шайба | 4 |
| 031 | 111002-08032 | Вилка | 2 |
| 032 | 111202-08021 | Палец | 2 |
| 033 | 109002-20012 | Шплинт | 2 |
| 034 | 336841-11180 | Шток | 2 |
| 035 | 104112-08065 | Гайка | 2 |
| 036 | 226411-21350 | Палец | 2 |
| 037 | 109002-16016 | Шплинт | 2 |
| 038 | 334281-11220 | Кронштейн | 1 |
| 039 | 334841-11120 | Кронштейн | 1 |
| 040 | 100312-08020 | Болт | 4 |
| 040-1 | 100312-08020 | Болт | 2 |
| 041 | 108202-08016 | Шайба | 4 |
| 041-1 | 108202-08016 | Шайба | 2 |
| 042 | 108002-08020 | Пружинная шайба | 4 |
| 042-1 | 108002-08020 | Пружинная шайба | 2 |
| 043 | 336841-11190 | Рычаг | 1 |
| 044 | 108202-10020 | Шайба | 3 |
| 045 | 109002-30020 | Палец сприт | 1 |
| 046 | 551421-11150 | Пружина | 1 |
| 047 | 322841-11250 | Рычаг | 1 |
| 048 | 111311-03016 | Пружинный штифт | 1 |
| 049 | 335281-11170 | Ручка | 1 |
| 050 | 103712-10080 | Гайка | 1 |
| 051 | 322841-11260 | Защитный чехол | 1 |
| 052 | 336841-11210 | Пластина | 1 |
| 053 | 344113-11120 | Винт | 4 |
| 054 | 344113-11130 | Шайба | 4 |
| 055 | 226412-11120 | Ручка | 1 |
| 056 | 104512-10080 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
