Трубопроводы рулевого управления — HITACHI LX30

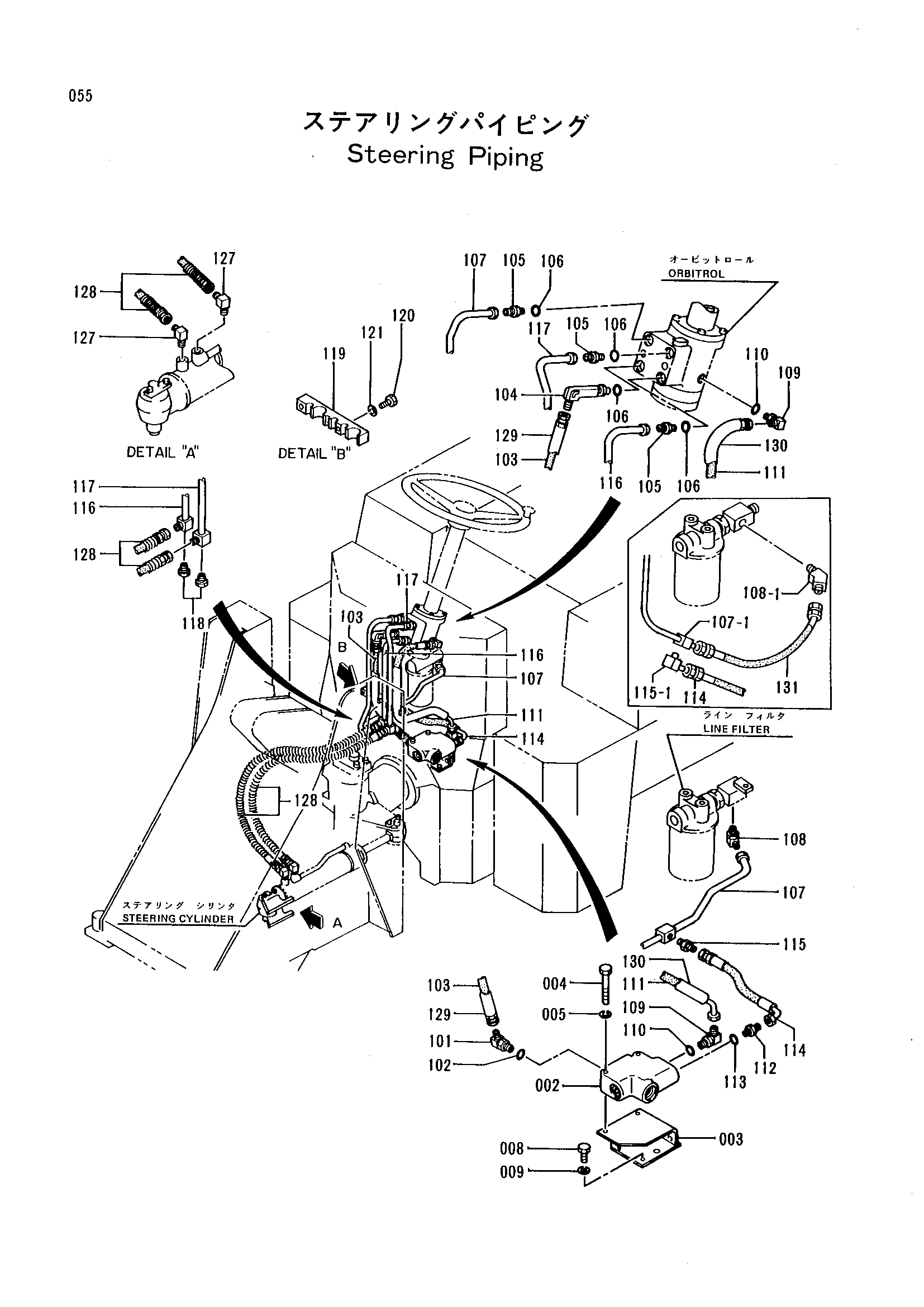

Заводская схема «Трубопроводы рулевого управления» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
002	4237116	Клапан	1
003	4237117	Кронштейн	1
004	J530865	Болт	2
005	A590908	Пружинная шайба	2
008	J551016	Болт	3
009	A589910	Пружинная шайба	3
101	4237118	Угловой штуцер	1
102	U10778U	Кольцо O	1
103	4237120	Шланг	1
104	4237121	Угловой штуцер	1
105	4237122	Адаптер	3
106	U10778U	Кольцо O	4
107-01	4237123	Трубка	1
107-02	4282104	Трубка	1
108-01	4237398	Угловой штуцер	1
108-02	4274137	Угловой штуцер	1
109	4237124	Угловой штуцер	2
110	4510185	Уплотнительное кольцо	2
111-01	4237131	Шланг	1
111-02	4310876	Шланг	1
112	4237132	Адаптер	1
113	4510185	Уплотнительное кольцо	1
114	4237133	Шланг	1
115-01	4233998	Угловой штуцер	1
115-02	4237134	Адаптер	1
116	4237135	Трубка	1
117	4237136	Трубка	1
118	4233219	Пробка	2
119	4237137	Хомут	1
120	J551040	Болт	2
121	A589910	Пружинная шайба	2
127	4237138	Угловой штуцер	2
128	4237139	Шланг	2
129	4237392	Виниловый шланг	1
130	4237391	Виниловый шланг	1
131	4282103	Шланг	1

Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
