Рама — HITACHI LX30

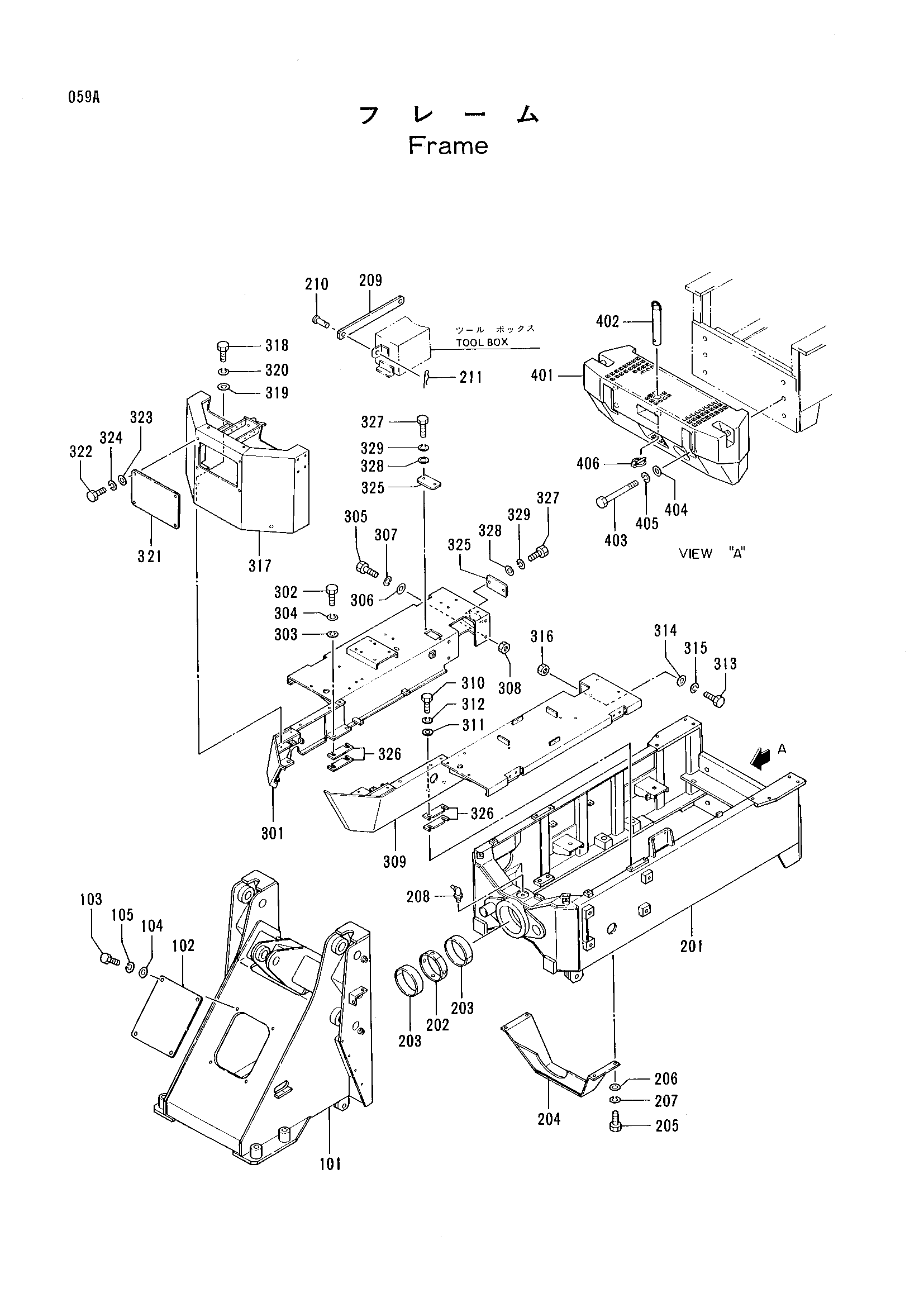

Заводская схема «Рама» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 102 | 4237159 | Крышка | 1 |
| 103-01 | J551016 | Болт | 4 |
| 103-02 | J551025 | Болт | 4 |
| 104 | A590110 | Шайба | 4 |
| 105 | A589910 | Пружинная шайба | 4 |
| 202 | 4237160 | Проставка | 1 |
| 203 | 4237161 | Втулка | 2 |
| 204 | 4237162 | Крышка | 1 |
| 205-01 | J551225 | Болт | 4 |
| 205-02 | J551240 | Болт | 4 |
| 206 | A590112 | Шайба | 4 |
| 207 | A589912 | Пружинная шайба | 4 |
| 208 | J75581 | Штуцер | 1 |
| 209 | 4237163 | Штанга | 1 |
| 210 | 4237164 | Палец | 2 |
| 211 | 4237165 | Палец | 2 |
| 301-01 | 4237166 | Рама | 1 |
| 301-02 | 4263158 | Рама | 1 |
| 302 | J431425 | Болт | 4 |
| 303 | A590114 | Шайба | 4 |
| 304 | A589914 | Пружинная шайба | 4 |
| 305 | J551230 | Болт | 4 |
| 306 | A590112 | Шайба | 4 |
| 307 | A589912 | Пружинная шайба | 4 |
| 308 | J640412 | Гайка | 4 |
| 309-01 | 4237167 | Рама | 1 |
| 309-02 | 4263157 | Рама | 1 |
| 310 | J431425 | Болт | 4 |
| 311 | A590114 | Шайба | 4 |
| 312 | A589914 | Пружинная шайба | 4 |
| 313 | J551230 | Болт | 4 |
| 314 | A590112 | Шайба | 4 |
| 315 | A589912 | Пружинная шайба | 4 |
| 316 | J640412 | Гайка | 4 |
| 317 | 4237168 | Рама | 1 |
| 318 | J551225 | Болт | 4 |
| 319 | A590112 | Шайба | 4 |
| 320 | A589912 | Пружинная шайба | 4 |
| 321 | 4233786 | Крышка | 1 |
| 322 | J530814 | Болт | 4 |
| 323 | A590108 | Шайба | 4 |
| 324 | A590908 | Пружинная шайба | 4 |
| 325 | 4237169 | Крышка | 2 |
| 326 | 4237170 | Регулировочная шайба | 1 |
| 327 | J530816 | Болт | 4 |
| 328 | A590108 | Шайба | 4 |
| 329 | A590908 | Пружинная шайба | 4 |
| 330 | J640308 | Гайка | 2 |
| 401-01 | 4237171 | Груз | 1 |
| 401-02 | 4253256 | Груз | 1 |
| 402 | 4233970 | Палец | 1 |
| 403 | 4237172 | Болт | 4 |
| 404 | A590124 | Шайба | 4 |
| 405 | A589924 | Пружинная шайба | 4 |
| 406 | 4233971 | Палец тяга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
