Электрооборудование(2) — HITACHI LX30

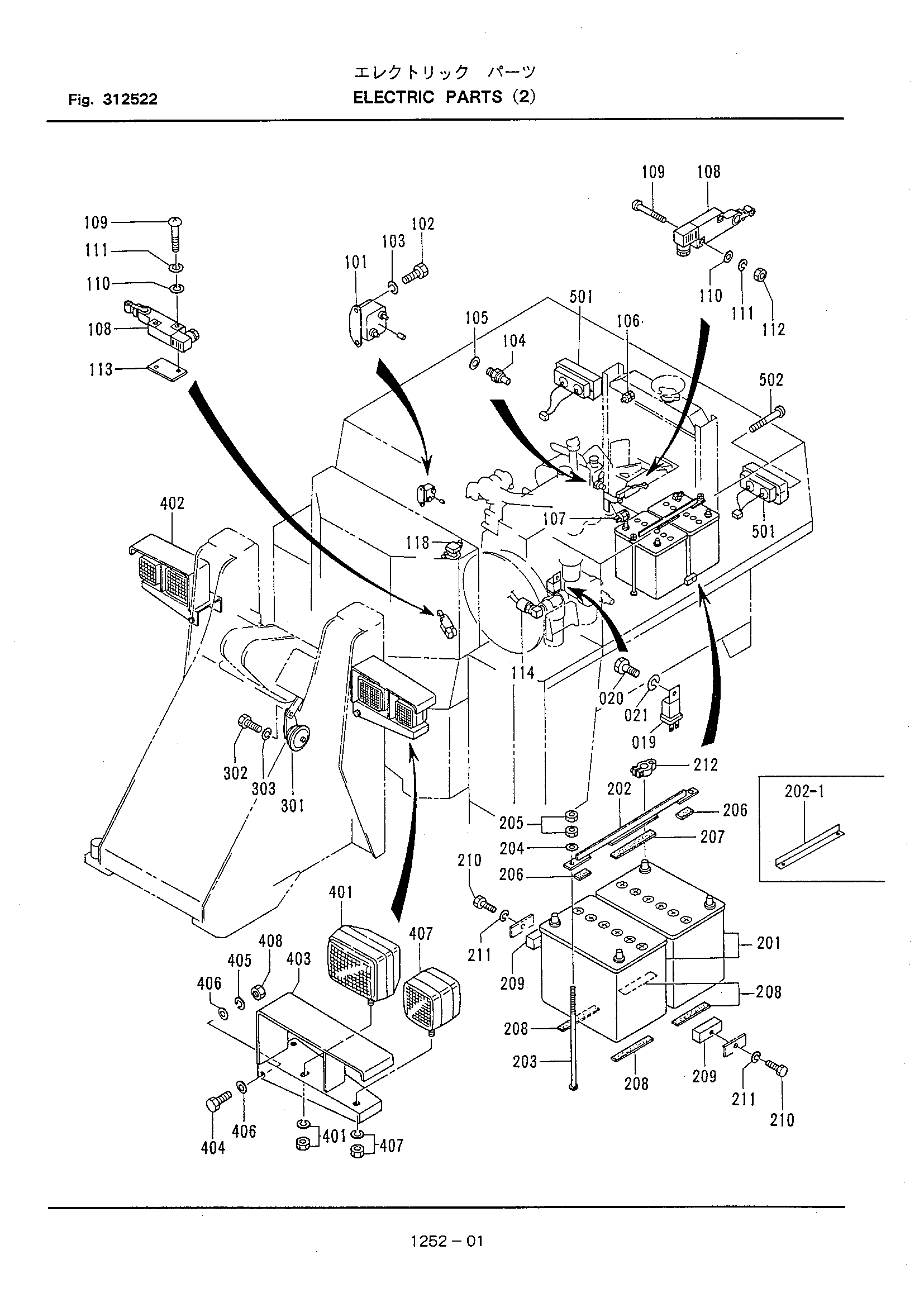

Заводская схема «Электрооборудование(2)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 101 | 335121-52110 | Выключатель | 1 |
| 102 | 100112-06014 | Болт | 2 |
| 103 | 108002-06015 | Пружинная шайба | 2 |
| 104 | 352121-11270 | Разъём | 1 |
| 105 | 335121-52130 | Манжета | 1 |
| 106 | 322121-52150 | Выключатель термостатический | 1 |
| 107 | 322121-52160 | Выключатель термостатический | 1 |
| 107-1 | 311781-11270 | Пробка | 1 |
| 108 | 322121-52130 | Выключатель | 2 |
| 109 | 101002-04025 | Винт | 4 |
| 110 | 108202-04008 | Шайба | 4 |
| 111 | 108002-04010 | Пружинная шайба | 4 |
| 112 | 103002-04032 | Гайка | 2 |
| 113 | 336121-52110 | Пластина | 1 |
| 114 | 336121-52120 | Выключатель | 1 |
| 118 | 322121-52120 | Ректифире | 1 |
| 201 | 336121-31110 | Аккумулятор | 2 |
| 202 | 334121-31110 | Держатель | 1 |
| 202-1 | 621121-31130 | Держатель | 1 |
| 203 | 341121-31150 | Шток | 2 |
| 204 | 108202-08016 | Шайба | 2 |
| 205 | 104112-08065 | Гайка | 4 |
| 206 | 321121-31130 | Резиновая прокладка | 2 |
| 207 | 334121-31120 | Резиновая прокладка | 1 |
| 208 | 336121-31120 | Резиновая прокладка | 4 |
| 209 | 336121-31130 | Кронштейн | 2 |
| 209-1 | 336121-31130 | Кронштейн | 1 |
| 210 | 100312-08016 | Болт | 2 |
| 210-1 | 100312-08016 | Болт | 1 |
| 211 | 108002-08020 | Пружинная шайба | 2 |
| 211-1 | 108002-08020 | Пружинная шайба | 1 |
| 212 | 155209-51600 | Клемма | 1 |
| 301 | 335131-52110 | Звуковой сигнал | 1 |
| 302 | 100312-08010 | Болт | 1 |
| 303 | 108002-08020 | Пружинная шайба | 1 |
| 401 | 334121-22120 | Фонарь | 2 |
| 402 | 336131-53110 | Кронштейн | 1 |
| 403 | 336131-53120 | Кронштейн | 1 |
| 404 | 100412-10025 | Болт | 4 |
| 405 | 108002-10025 | Пружинная шайба | 4 |
| 406 | 108202-10020 | Шайба | 4 |
| 406-1 | 108202-10020 | Шайба | 8 |
| 407 | 336131-53130 | Фонарь | 2 |
| 407-1 | 346121-22121 | Фонарь | 2 |
| 408 | 104512-10080 | Гайка | 4 |
| 501 | 336121-52130 | Фонарь | 2 |
| 502 | 101002-05060 | Винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
