Управление группа (1) — HITACHI LX30

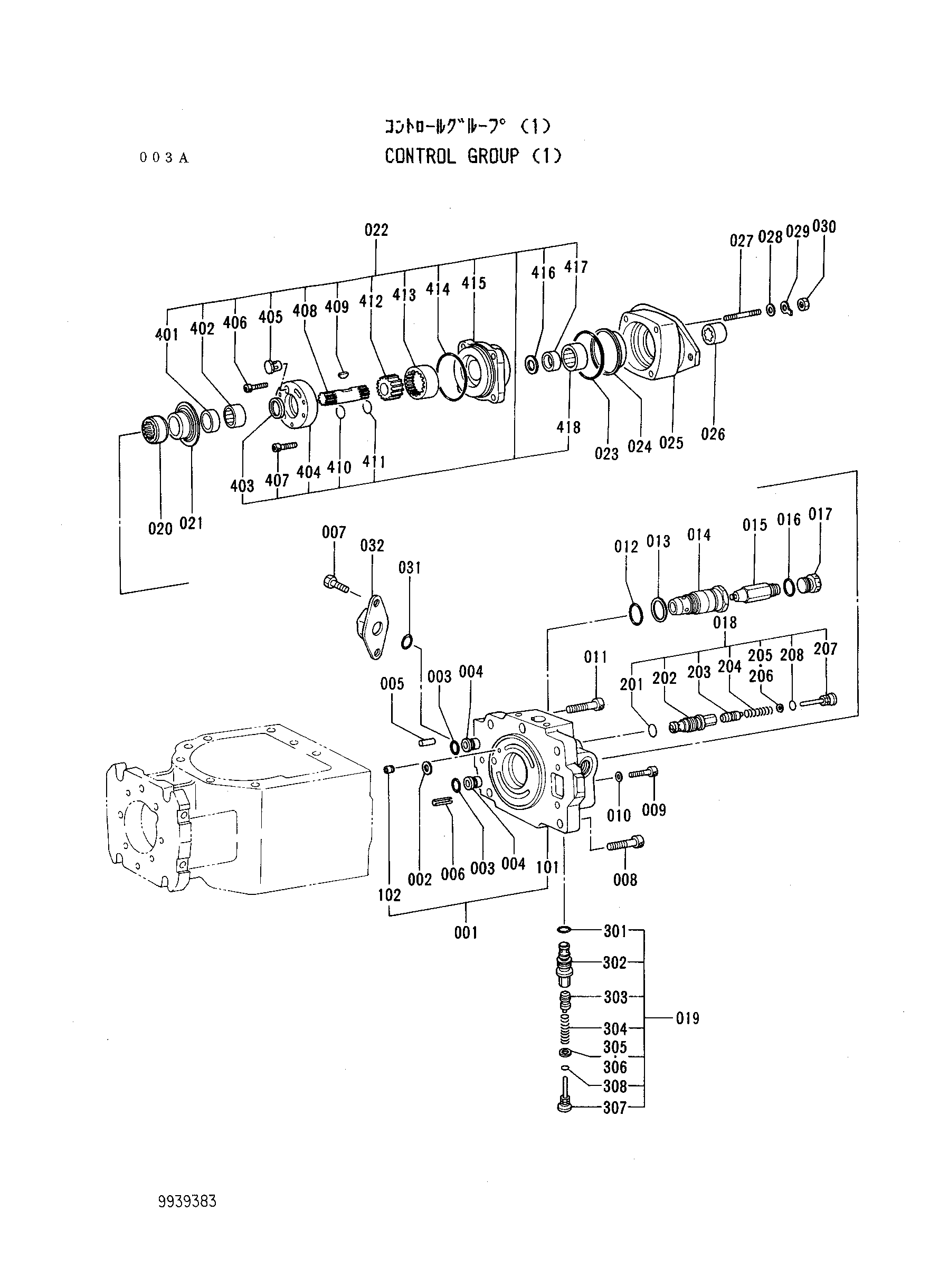

Заводская схема «Управление группа (1)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4236903 | Держатель в сборе | 1 |
| 002 | 4233486 | Уплотнение кольцо | 1 |
| 003 | 4233487 | Уплотнительное кольцо | 2 |
| 004 | 4233488 | Втулка | 2 |
| 005 | 4236904 | Палец | 1 |
| 006 | 4233490 | Палец | 1 |
| 007 | M340820 | Болт с внутренним шестигранником | 2 |
| 008 | M341236 | Болт с внутренним шестигранником | 2 |
| 009 | M340830 | Болт с внутренним шестигранником | 1 |
| 010 | 4233492 | Уплотнение кольцо | 1 |
| 011 | M341250 | Болт с внутренним шестигранником | 2 |
| 012 | 4233493 | Уплотнительное кольцо | 2 |
| 013 | 4233494 | Опорное кольцо | 2 |
| 014 | 4233495 | Корпус | 2 |
| 015 | 4233496 | Предохранительный клапан | 2 |
| 016 | 4233497 | Уплотнительное кольцо | 2 |
| 017 | 4233498 | Пробка | 2 |
| 018 | 4233499 | Предохранительный клапан | 1 |
| 019 | 4233508 | Предохранительный клапан | 1 |
| 020 | 4236905 | Муфта | 1 |
| 021 | 4236906 | Сетчатый фильтр | 1 |
| 022 | 4236907 | Насос в сборе | 1 |
| 023 | 4233513 | Уплотнительное кольцо | 1 |
| 024 | 4233514 | Сетчатый фильтр | 1 |
| 025 | 4233515 | Адаптер | 1 |
| 026 | 4233516 | Муфта | 1 |
| 027 | 4233517 | Болт шпилька | 4 |
| 028 | 4233518 | Шайба | 4 |
| 029 | 4233519 | Стопорная шайба | 4 |
| 030 | J950008 | Гайка | 4 |
| 031 | 4506418 | Уплотнительное кольцо | 1 |
| 032 | 4233520 | Фланец | 1 |
| 201 | 4233500 | Уплотнительное кольцо | 1 |
| 202 | 4233501 | Корпус | 1 |
| 203 | 4233502 | Клапан | 1 |
| 204 | 4233503 | Пружина | 1 |
| 205 | 4233504 | Пластина 0.1 | 1 |
| 206 | 4233505 | Пластина 0.5 | 1 |
| 207 | 4233506 | Пробка | 1 |
| 208 | 4233507 | Уплотнительное кольцо | 1 |
| 301 | 4233500 | Уплотнительное кольцо | 1 |
| 302 | 4233501 | Корпус | 1 |
| 303 | 4233502 | Клапан | 1 |
| 304 | 4233509 | Пружина | 1 |
| 305 | 4233504 | Пластина 0.1 | 1 |
| 306 | 4233505 | Пластина 0.5 | 1 |
| 307 | 4233506 | Пробка | 1 |
| 308 | 4233507 | Уплотнительное кольцо | 1 |
| 414 | 4233513 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
