Схакен детали — HITACHI LX30

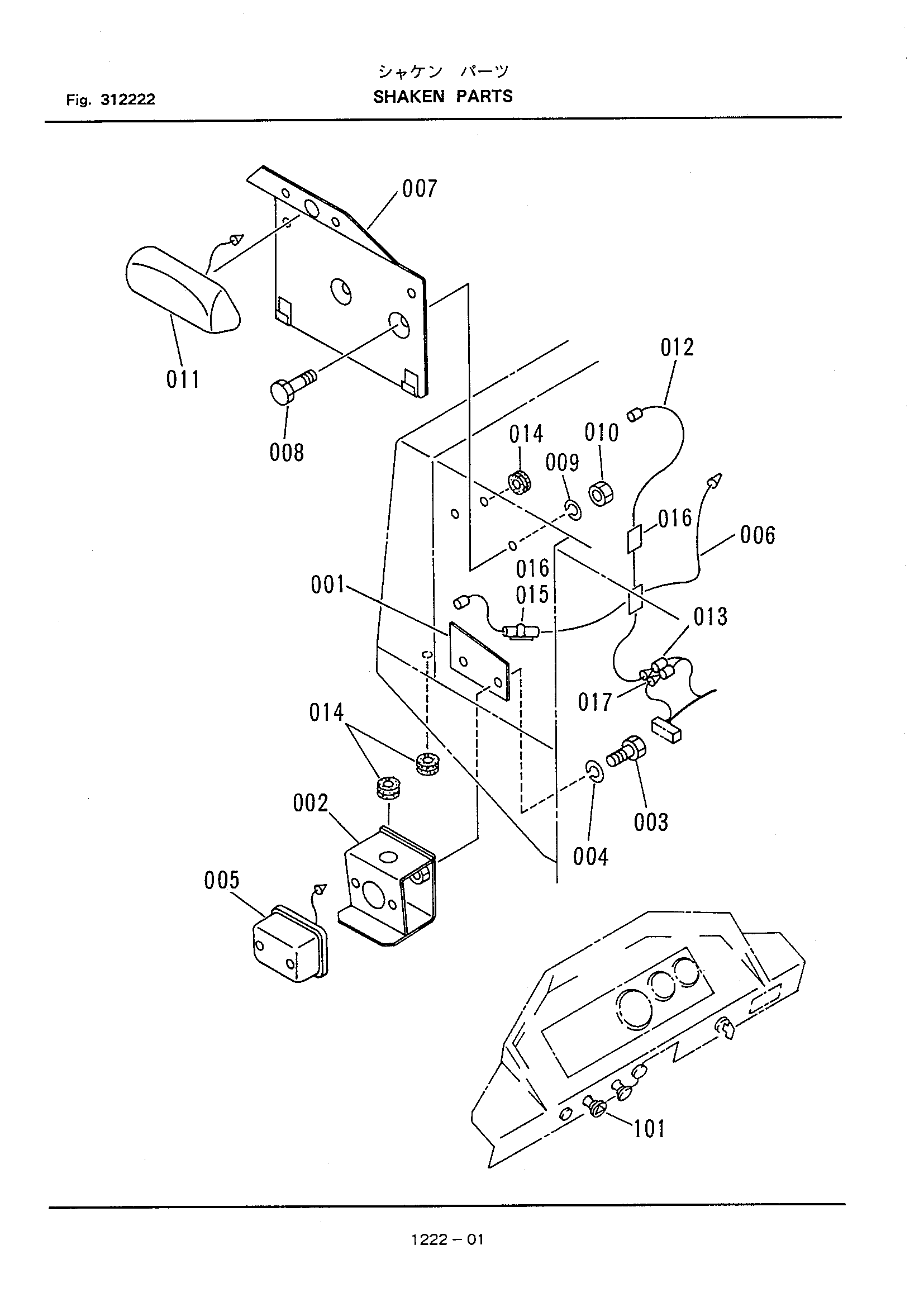

Заводская схема «Схакен детали» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336121-22110 | Пластина | 1 |
| 002 | 336121-22120 | Кронштейн | 1 |
| 003 | 100412-10020 | Болт | 2 |
| 004 | 108002-10025 | Пружинная шайба | 2 |
| 005 | 352121-22170 | Фонарь бакк-уп | 1 |
| 006 | 336121-22130 | Трос | 1 |
| 007 | 336121-22140 | Кронштейн | 1 |
| 008 | 100412-10016 | Болт | 2 |
| 009 | 108002-10025 | Пружинная шайба | 2 |
| 010 | 104512-10080 | Гайка | 2 |
| 011 | 352121-22181 | Фонарь | 1 |
| 012 | 336121-22151 | Трос | 1 |
| 013 | 155212-10400 | Клемма | 1 |
| 014 | 156120-18200 | Уплотнительная втулка | 3 |
| 015 | 121120-08030 | Шланг | 5 |
| 016 | 550141-11230 | Информационная табличка | 5 |
| 017 | 155210-10400 | Клемма | 1 |
| 101 | 341121-75170 | Выключатель, хазард | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
