Управление группа (2) — HITACHI LX30

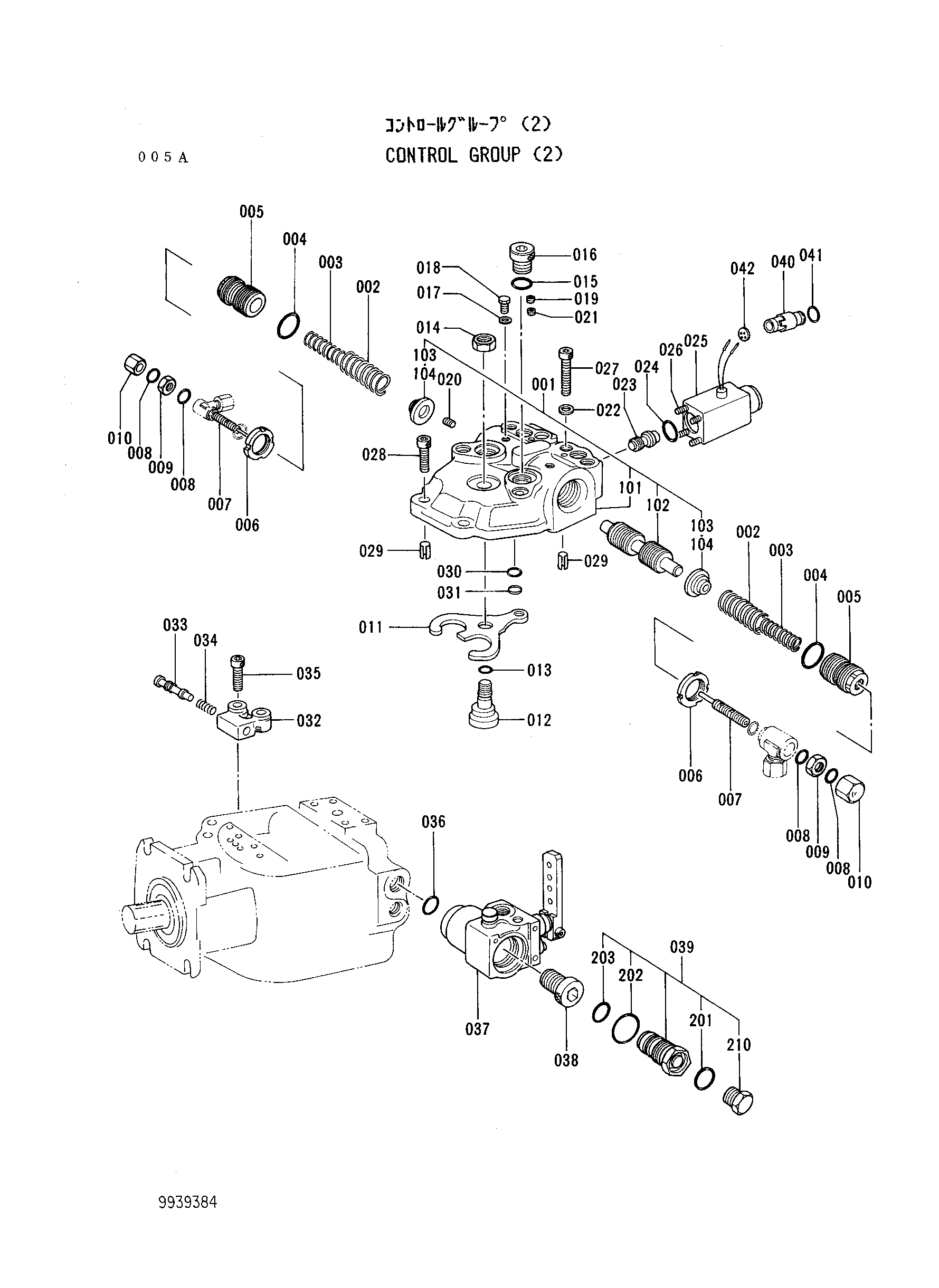

Заводская схема «Управление группа (2)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	4233521	Крышка в сборе	1
002	4233522	Пружина	2
003	4233523	Пружина	2
004	4233524	Уплотнительное кольцо	2
005	4233525	Винт регулировочный	2
006	4233526	Гайка	2
007	4236908	Винт регулировочный	2
008	4233563	Уплотнительное кольцо	4
009	4233528	Гайка	2
010	4233529	Гайка	2
011	4233530	Рычаг	1
012	4233531	Болт	1
013	4153094	Уплотнительное кольцо	1
014	4233532	Гайка	1
015	4506418	Уплотнительное кольцо	1
016	4233483	Пробка	1
017	4233533	Уплотнительная шайба	2
018	4233534	Пробка	2
019	4233535	Пробка	4
020	4233536	Винт	2
021	4233537	Дроссель	2
022	4233538	Уплотнительное кольцо	2
023	4233539	Клапан	2
024	4233540	Уплотнительное кольцо	2
025	4236909	Соленоид	2
026	M340465	Болт с внутренним шестигранником	8
027	M340860	Болт с внутренним шестигранником	6
028	M340830	Болт с внутренним шестигранником	2
029	4233484	Пружинный штифт	2
030	4233542	Уплотнительное кольцо	1
031	4233543	Пластина	1
032	4233544	Корпус	1
033	4233545	Пилотный	1
034	4233546	Пружина	1
035	M340830	Болт с внутренним шестигранником	2
036	4233547	Уплотнительное кольцо	1
037	4233554	Клапан	1
038	4233548	Втулка	1
039	4233549	Клапан в сборе	1
040	4233553	Корпус	1
041	954495	Уплотнительное кольцо	1
042	4233552	Пробка	1
201	4233550	Уплотнительное кольцо	1
202	4233551	Уплотнительное кольцо	1
203	4233547	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
