Управление(3PL) — HITACHI LX30

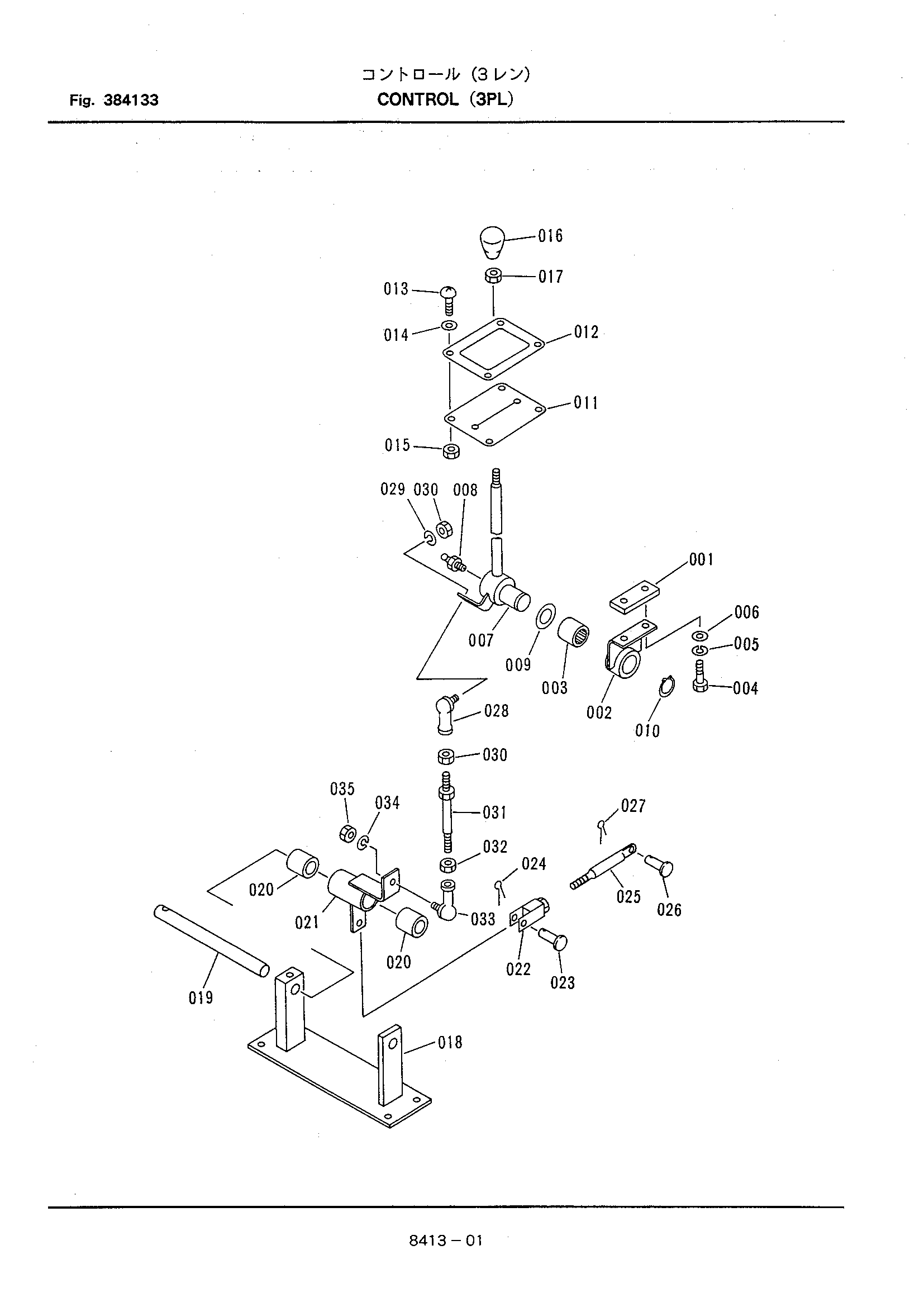

Заводская схема «Управление(3PL)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 336841-13110 | Пластина | 1 |
| 002 | 334281-11130 | Кронштейн | 1 |
| 003 | 550841-11130 | Брг.неедле | 1 |
| 004 | 100412-10020 | Болт | 2 |
| 005 | 108002-10025 | Пружинная шайба | 2 |
| 006 | 108202-10020 | Шайба | 2 |
| 007 | 336841-13120 | Рычаг | 1 |
| 008 | 110001-01000 | Штуцер | 1 |
| 009 | 108202-24040 | Шайба | 1 |
| 010 | 111511-02412 | Стопорное кольцо | 1 |
| 011 | 336841-13130 | Резиновая прокладка | 1 |
| 012 | 336841-13140 | Пластина | 1 |
| 013 | 344113-11120 | Винт | 4 |
| 014 | 344113-11130 | Шайба | 4 |
| 015 | 104112-08065 | Гайка | 4 |
| 016 | 226412-11120 | Ручка | 1 |
| 017 | 104512-10080 | Гайка | 1 |
| 018 | 336841-13150 | Кронштейн | 1 |
| 019 | 336841-13160 | Палец | 1 |
| 020 | 352281-11230 | Втулка | 2 |
| 021 | 336841-13170 | Тяга | 1 |
| 022 | 111002-08032 | Вилка | 1 |
| 023 | 111202-08021 | Палец | 1 |
| 024 | 109002-20012 | Шплинт | 1 |
| 025 | 336841-11180 | Шток | 1 |
| 026 | 226411-21350 | Палец | 1 |
| 027 | 109002-16016 | Шплинт | 1 |
| 028 | 226411-21190 | Шток | 1 |
| 029 | 108002-08020 | Пружинная шайба | 1 |
| 030 | 104112-08065 | Гайка | 2 |
| 031 | 321281-11220 | Шток | 1 |
| 032 | 311431-11170 | Гайка | 1 |
| 033 | 226411-21210 | Шток | 1 |
| 034 | 108002-08020 | Пружинная шайба | 1 |
| 035 | 104112-08065 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
