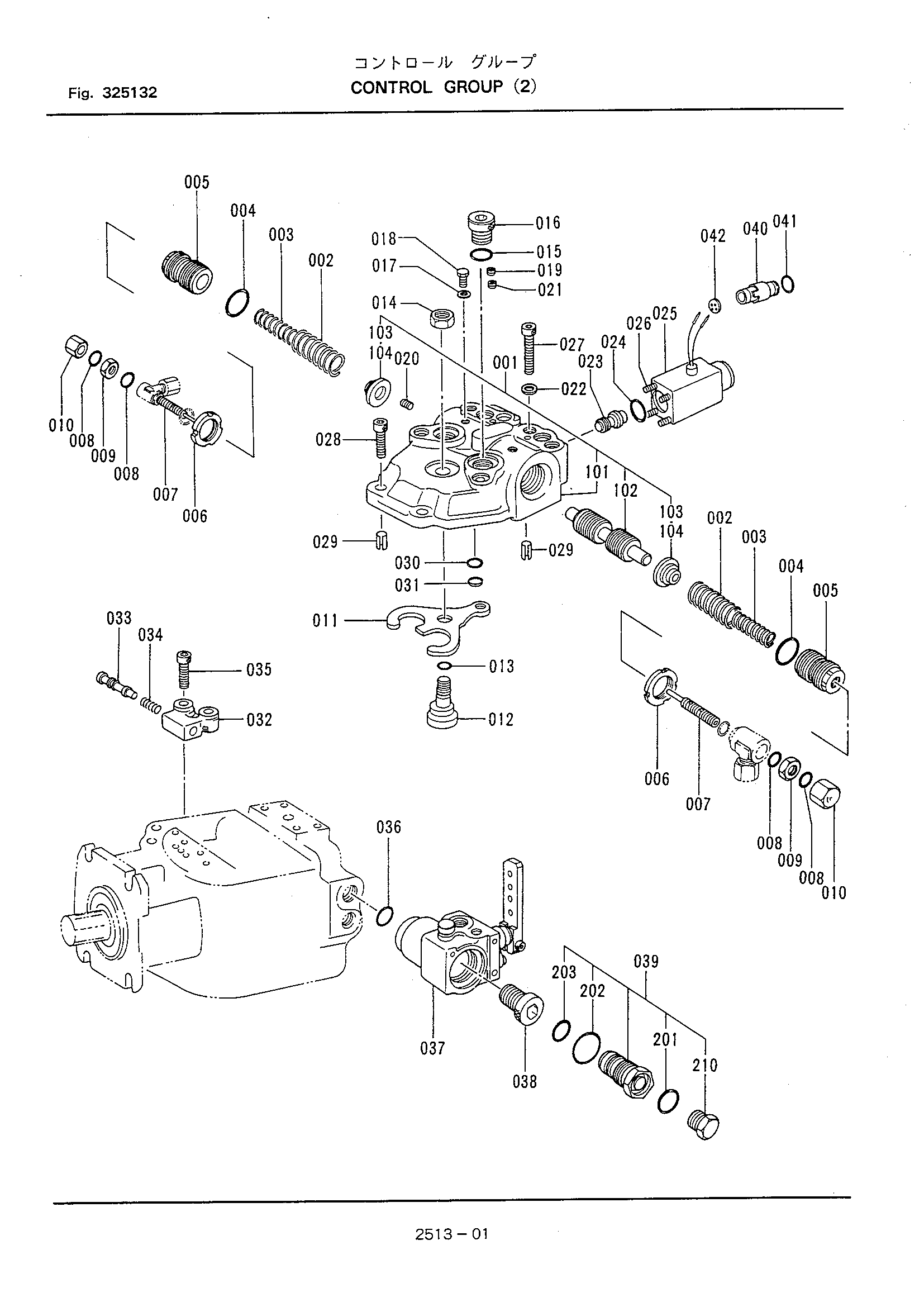

Управление группа(2) — HITACHI LX30

Заводская схема «Управление группа(2)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
001	322251-13110	Крышка	1
002	322251-13160	Пружина	2
003	322251-13170	Пружина	2
004	322251-13180	Уплотнительное кольцо	2
005	322251-13190	Винт регулировочный	2
006	322251-13210	Гайка	2
007	336251-13110	Винт регулировочный	2
007-1	322251-13220	Регулировка винт AS	2
008	322251-13230	Уплотнительное кольцо	4
009	322251-13240	Гайка	2
010	322251-13250	Гайка	2
011	322251-13260	Рычаг	1
012	322251-13270	Болт	1
013	120051-01250	Уплотнительное кольцо	1
014	322251-13280	Гайка	1
015	120011-01800	Уплотнительное кольцо	1
016	322251-11780	Пробка	1
017	322251-13290	Уплотнительная шайба	2
018	322251-13310	Пробка	2
019	322251-13320	Пробка	4
020	322251-13330	Винт	2
021	322251-13340	Дроссель	2
022	322251-13350	Уплотнительное кольцо	2
023	322251-13360	Клапан	2
024	322251-13370	Уплотнительное кольцо	2
025	336251-13120	Соленоид	2
026	100921-04065	Болт	8
027	100921-08060	Болт с внутренним шестигранником	6
028	100921-08030	Болт с внутренним шестигранником	2
029	322251-11790	Пружинный штифт	2
030	322251-13390	Уплотнительное кольцо	1
031	322251-13410	Пластина	1
032	322251-13420	Корпус	1
033	322251-13430	Пилотный	1
034	322251-13440	Пружина	1
035	100921-08030	Болт с внутренним шестигранником	2
036	322251-13450	Уплотнительное кольцо	1
037	322251-13790	Клапан	1
037-1	322251-13791	Инкхинг клапан	1
038	322251-13470	Втулка	1
039	322251-13490	Клапан	1
040	322251-13780	Корпус	1
041	120001-01600	Уплотнительное кольцо	1
042	322251-13770	Пробка	1
201	322251-13510	Уплотнительное кольцо	1
202	322251-13520	Уплотнительное кольцо	1
203	322251-13450	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
