Трубопроводы(3SP) — HITACHI LX30

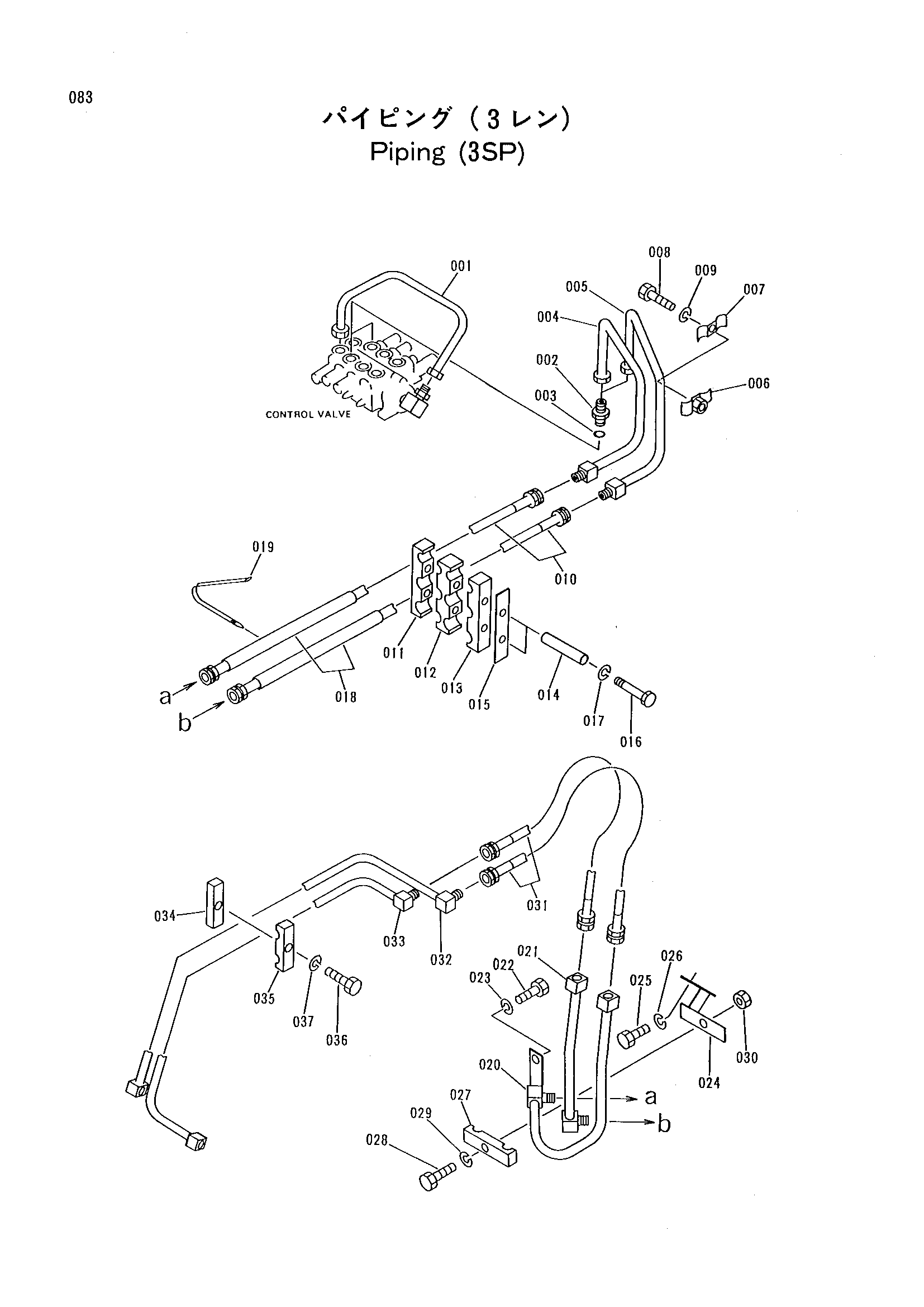

Заводская схема «Трубопроводы(3SP)» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4259134 | Трубка | 1 |
| 002 | 4237317 | Адаптер | 2 |
| 003 | U10778U | Кольцо O | 2 |
| 004 | 4259135 | Трубка | 1 |
| 005 | 4259136 | Трубка | 1 |
| 006 | 4233212 | Хомут | 2 |
| 007 | 4237338 | Хомут | 2 |
| 008 | J551030 | Болт | 2 |
| 009 | A589910 | Пружинная шайба | 2 |
| 010 | 4233877 | Шланг | 2 |
| 011 | 4259137 | Резиновая прокладка | 1 |
| 012 | 4259138 | Резиновая прокладка | 1 |
| 013 | 4259139 | Резиновая прокладка | 1 |
| 014 | 4237326 | Трубка | 1 |
| 015 | 4259141 | Пластина | 1 |
| 016 | J551080 | Болт | 1 |
| 017 | A589910 | Пружинная шайба | 1 |
| 018 | 4259142 | Шланг | 2 |
| 019 | 4259143 | Хомут | 3 |
| 020 | 4259144 | Трубка | 1 |
| 021 | 4259145 | Трубка | 1 |
| 022 | J551025 | Болт | 1 |
| 023 | A589910 | Пружинная шайба | 1 |
| 024 | 4259146 | Кронштейн | 1 |
| 025 | J551016 | Болт | 2 |
| 026 | A589910 | Пружинная шайба | 2 |
| 027 | 4237274 | Хомут | 1 |
| 028 | J551045 | Болт | 1 |
| 029 | A589910 | Пружинная шайба | 1 |
| 030 | J640410 | Гайка | 1 |
| 031 | 4233885 | Шланг | 2 |
| 032 | 4259147 | Трубка | 1 |
| 033 | 4259148 | Трубка | 1 |
| 034 | 4259116 | Пластина | 3 |
| 035 | 4259078 | Держатель | 3 |
| 036 | J551035 | Болт | 3 |
| 037 | A589910 | Пружинная шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
