Кабина — HITACHI LX30

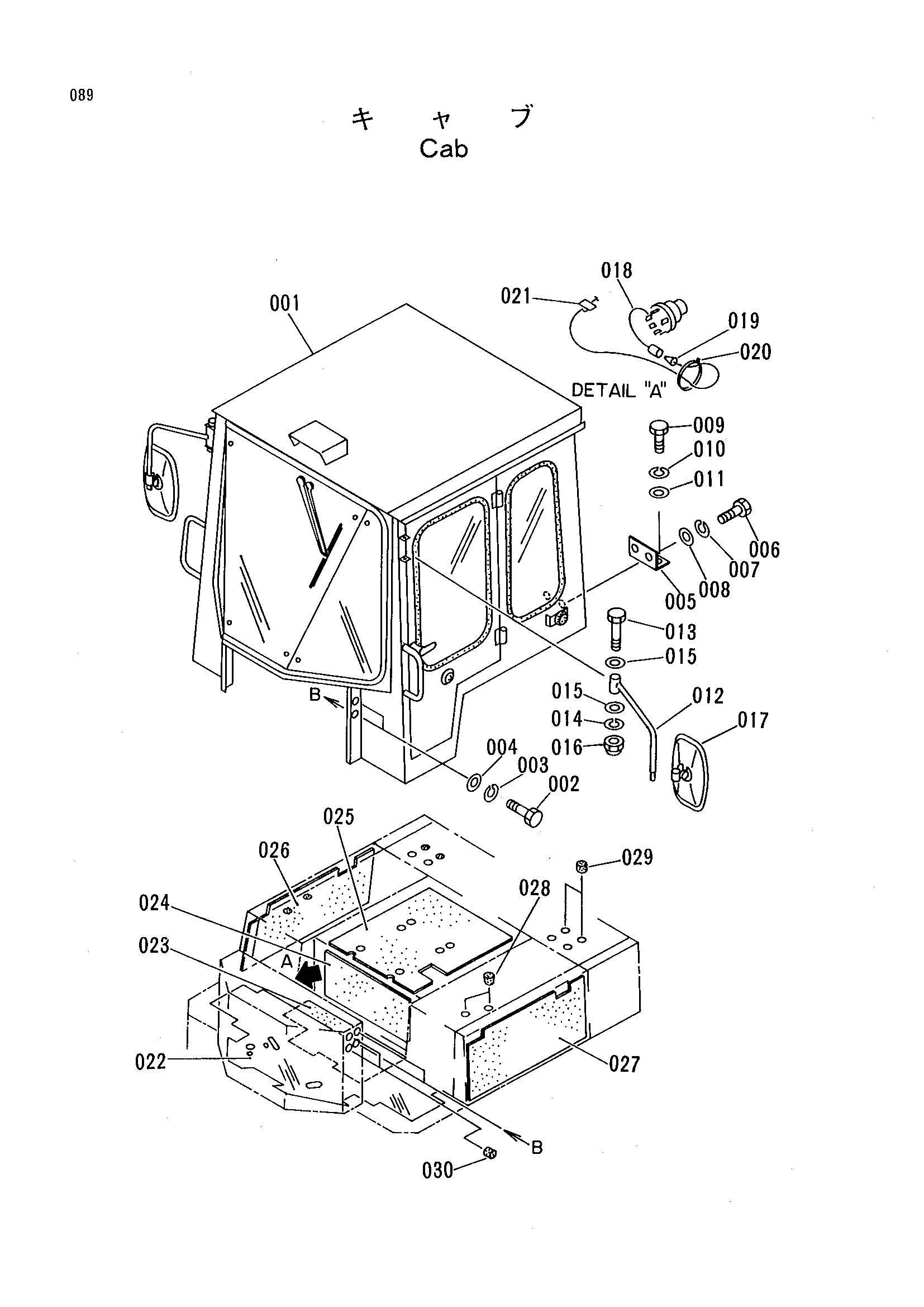

Заводская схема «Кабина» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4310479 | Кабина | 1 |
| 002 | J551025 | Болт | 4 |
| 003 | A589910 | Пружинная шайба | 4 |
| 004 | 4251156 | Шайба | 4 |
| 005 | 4310480 | Кронштейн | 2 |
| 006 | J431225 | Болт | 4 |
| 007 | A589912 | Пружинная шайба | 4 |
| 008 | 4237301 | Шайба | 4 |
| 009 | J431645 | Болт | 4 |
| 010 | A589916 | Пружинная шайба | 4 |
| 011 | 3052682 | Шайба | 4 |
| 012 | 4308926 | Стойка | 2 |
| 013 | J431200 | Болт | 2 |
| 014 | A589912 | Пружинная шайба | 2 |
| 015 | A590112 | Шайба | 4 |
| 016 | J950012 | Гайка | 2 |
| 017 | 4234028 | Зеркало | 2 |
| 018 | 4308927 | Трос | 1 |
| 019 | 4273152 | Клемма | 1 |
| 020 | 4259057 | Хомут | 2 |
| 021 | 4273154 | Хомут | 4 |
| 022 | 4310482 | Коврик пола | 1 |
| 023 | 4272812 | Изолятор | 1 |
| 024 | 4272813 | Изолятор | 1 |
| 025 | 4272814 | Изолятор | 1 |
| 026 | 4272815 | Изолятор | 1 |
| 027 | 4272816 | Изолятор | 1 |
| 028 | 4308935 | Уплотнительная втулка | 4 |
| 029 | 4308930 | Пробка | 4 |
| 030 | 4295713 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
