Хомут гидроцилиндр — HITACHI LX30

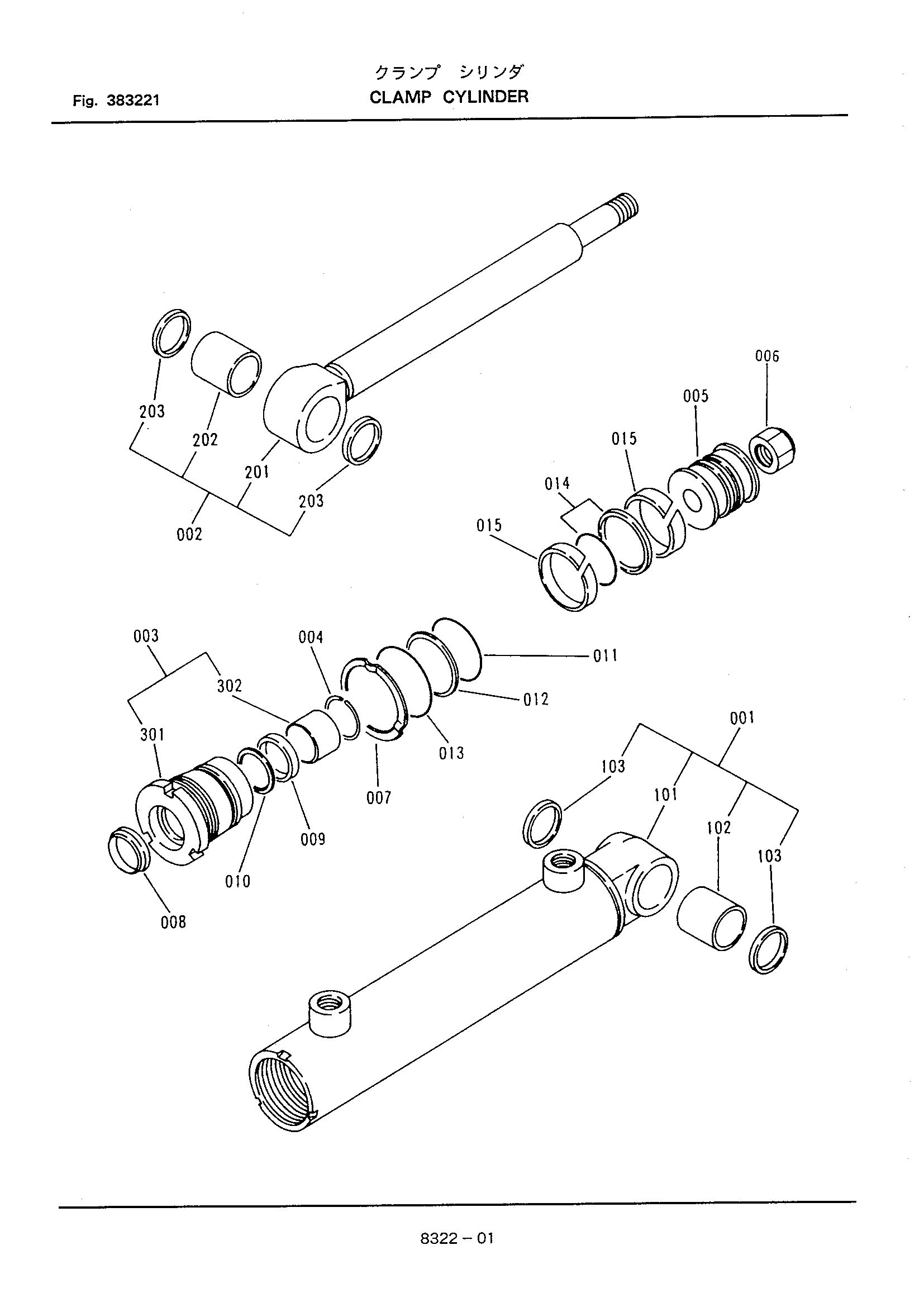

Заводская схема «Хомут гидроцилиндр» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 334831-22000 | Хомут гидроцилиндр | 1 | |
| 002 | 334831-22130 | Шток в сборе | 1 |
| 003 | 334831-22150 | Головка в сборе | 1 |
| 004 | 321831-11180 | Кольцо | 1 |
| 005 | 334831-22160 | Поршень | 1 |
| 006 | 610831-11220 | U-образная гайка | 1 |
| 007 | 321831-11230 | Стопорная шайба | 1 |
| 008 | 321831-11220 | Грязесъёмное кольцо | 1 |
| 009 | 321831-11190 | Кольцо | 1 |
| 010 | 321831-11210 | Опорное кольцо | 1 |
| 011 | 120012-05500 | Уплотнительное кольцо | 1 |
| 012 | 334831-22170 | Задний UP кольцо | 1 |
| 013 | 120012-06000 | Уплотнительное кольцо | 1 |
| 014 | 321831-11250 | Уплотнение кольцо | 1 |
| 015 | 321831-11280 | Кольцо | 2 |
| 102 | 612831-19130 | Втулка | 1 |
| 103 | 141530-03545 | Пылезащитное уплотнение | 2 |
| 202 | 612831-19130 | Втулка | 1 |
| 203 | 141530-03545 | Пылезащитное уплотнение | 2 |
| 302 | 311541-21180 | Втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
