Стояночный тормоз управление — HITACHI LX30

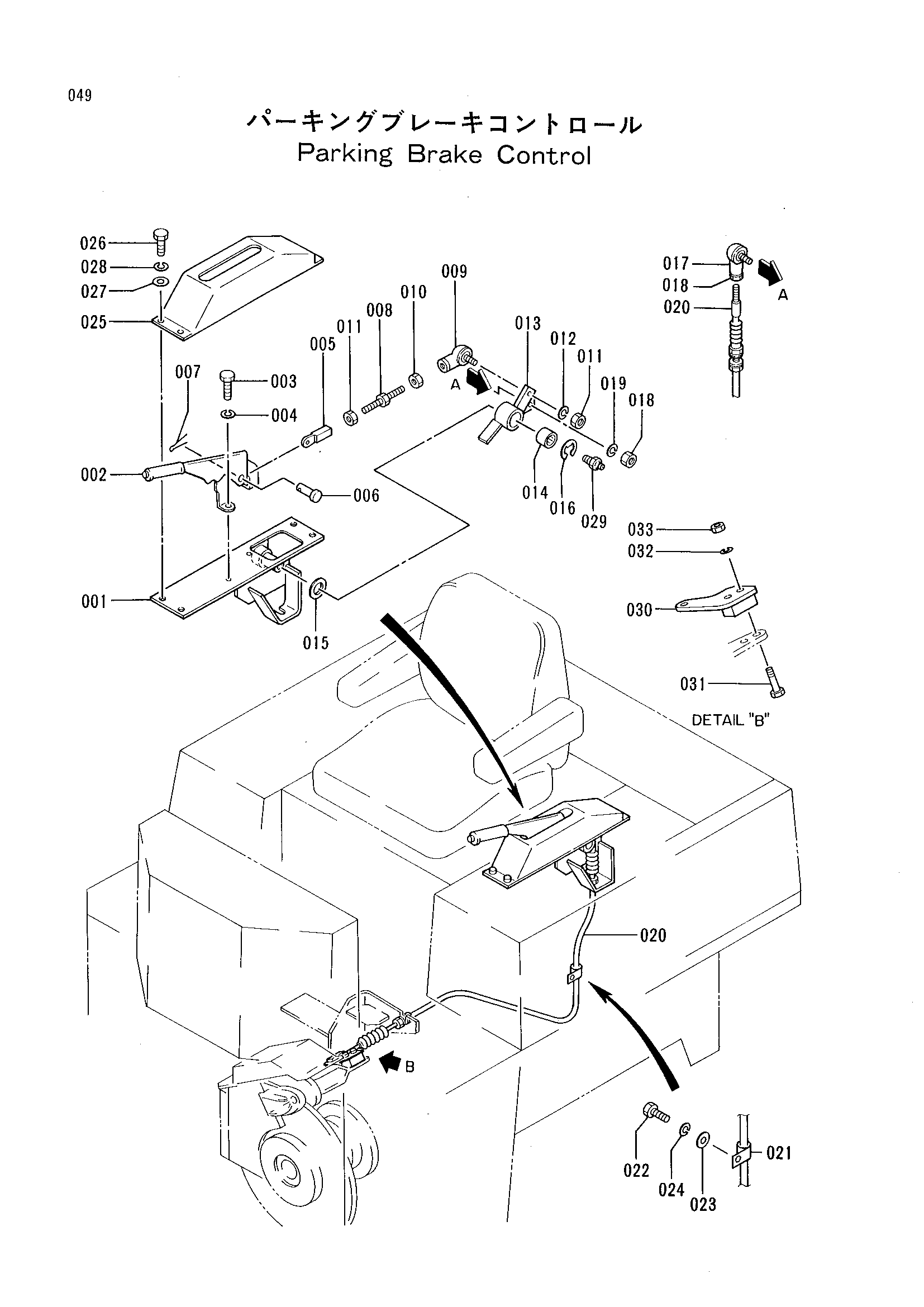

Заводская схема «Стояночный тормоз управление» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 4237094 | Кронштейн | 1 |
| 002-01 | 4233985 | Рычаг тормоз | 1 |
| 002-02 | 4255590 | Рычаг тормоз | 1 |
| 003 | J530820 | Болт | 2 |
| 004 | A590908 | Пружинная шайба | 2 |
| 005 | 4233986 | Концевой | 1 |
| 006-01 | 4233987 | Палец | 1 |
| 006-02 | 4255599 | Палец | 1 |
| 007 | A763020 | Шплинт | 1 |
| 008 | 4234080 | Шток | 1 |
| 009 | 4233202 | Шток | 1 |
| 010 | 4233217 | Гайка | 1 |
| 011 | J640308 | Гайка | 2 |
| 012 | A590908 | Пружинная шайба | 1 |
| 013 | 4233741 | Тяга | 1 |
| 014 | 4234094 | Игольчатый подшипник | 1 |
| 015 | 4233950 | Шайба | 1 |
| 016 | 4235202 | Стопорное кольцо | 1 |
| 017 | 4233201 | Шток | 1 |
| 018 | J640308 | Гайка | 2 |
| 019 | A590908 | Пружинная шайба | 1 |
| 020 | 4237095 | Трос | 1 |
| 021 | 4234081 | Зажим | 1 |
| 022 | J551016 | Болт | 1 |
| 023 | A590110 | Шайба | 1 |
| 024 | A589910 | Пружинная шайба | 1 |
| 025 | 4233744 | Крышка | 1 |
| 026 | J551025 | Болт | 4 |
| 027 | A590110 | Шайба | 4 |
| 028 | A589910 | Пружинная шайба | 4 |
| 029 | J75481 | Штуцер | 1 |
| 030 | 4237096 | Кронштейн | 1 |
| 031 | J530845 | Болт | 2 |
| 032 | A590908 | Пружинная шайба | 2 |
| 033 | J640308 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
