Плунжер секция — HITACHI LX30

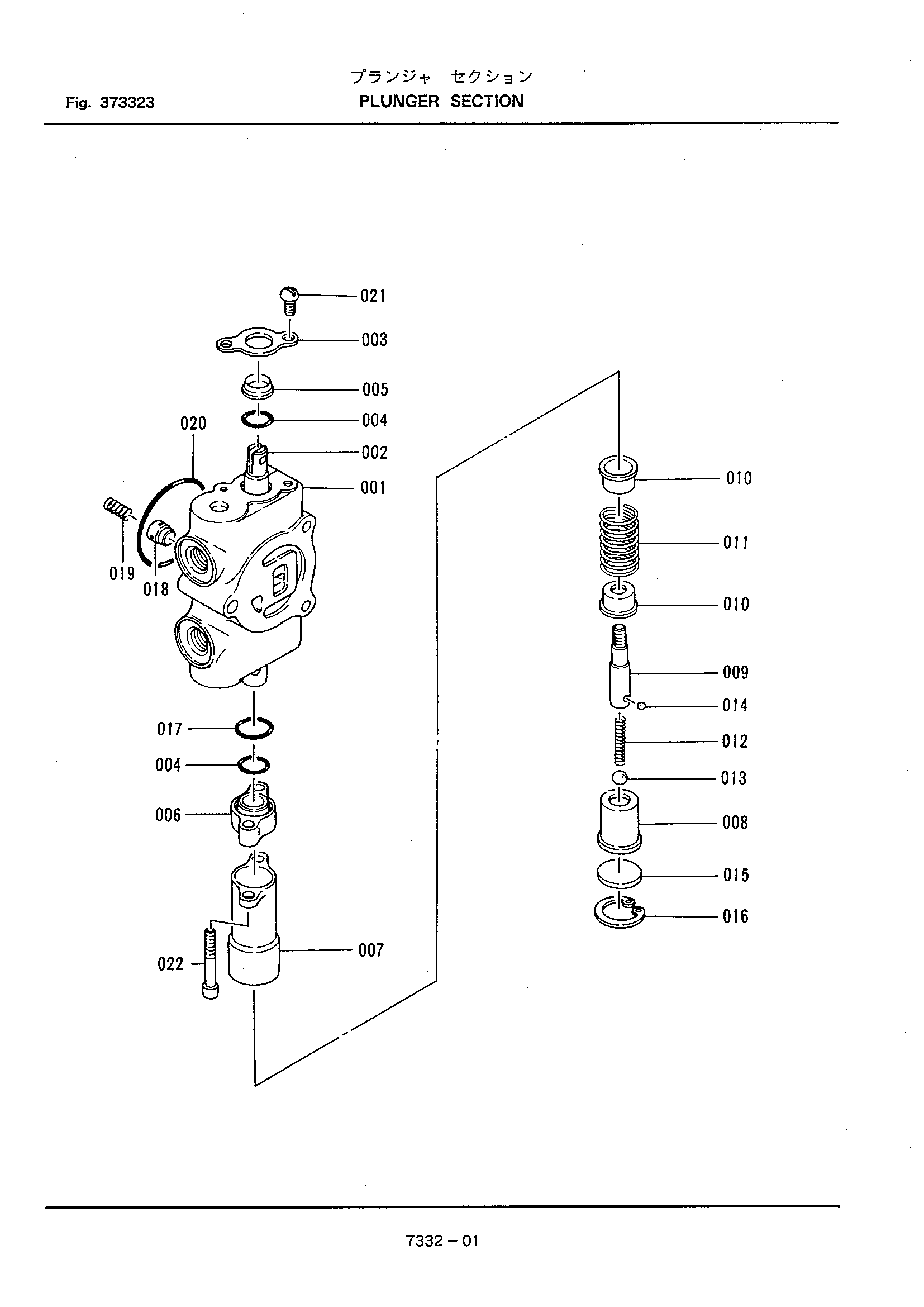

Заводская схема «Плунжер секция» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 336731-32000 | Плунжер | 1 | |
| 003 | 331731-31130 | Уплотнение пластина | 1 |
| 004 | 331721-31140 | Уплотнительное кольцо | 2 |
| 005 | 331731-31150 | Стеклоочиститель | 1 |
| 006 | 331731-32130 | Проставка | 1 |
| 007 | 331731-32140 | Колпачок | 1 |
| 008 | 610741-31120 | Втулка | 1 |
| 009 | 331731-32160 | Палец | 1 |
| 010 | 331731-31170 | Седло пружины | 2 |
| 011 | 331731-31190 | Пружина | 1 |
| 012 | 331731-32170 | Пружина | 1 |
| 013 | 331731-32180 | Шарик | 1 |
| 014 | 331731-32190 | Шарик | 4 |
| 015 | 331731-32210 | Проставка | 1 |
| 016 | 331731-32220 | Кольцо | 1 |
| 017 | 331731-32230 | Уплотнительное кольцо | 1 |
| 018 | 331731-31210 | Тарельчатый клапан | 1 |
| 019 | 352721-31130 | Пружина | 1 |
| 020 | 331731-21120 | Уплотнительное кольцо | 1 |
| 021 | 352731-31180 | Винт | 2 |
| 022 | 311731-32230 | Болт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
