Орбитрол — HITACHI LX30

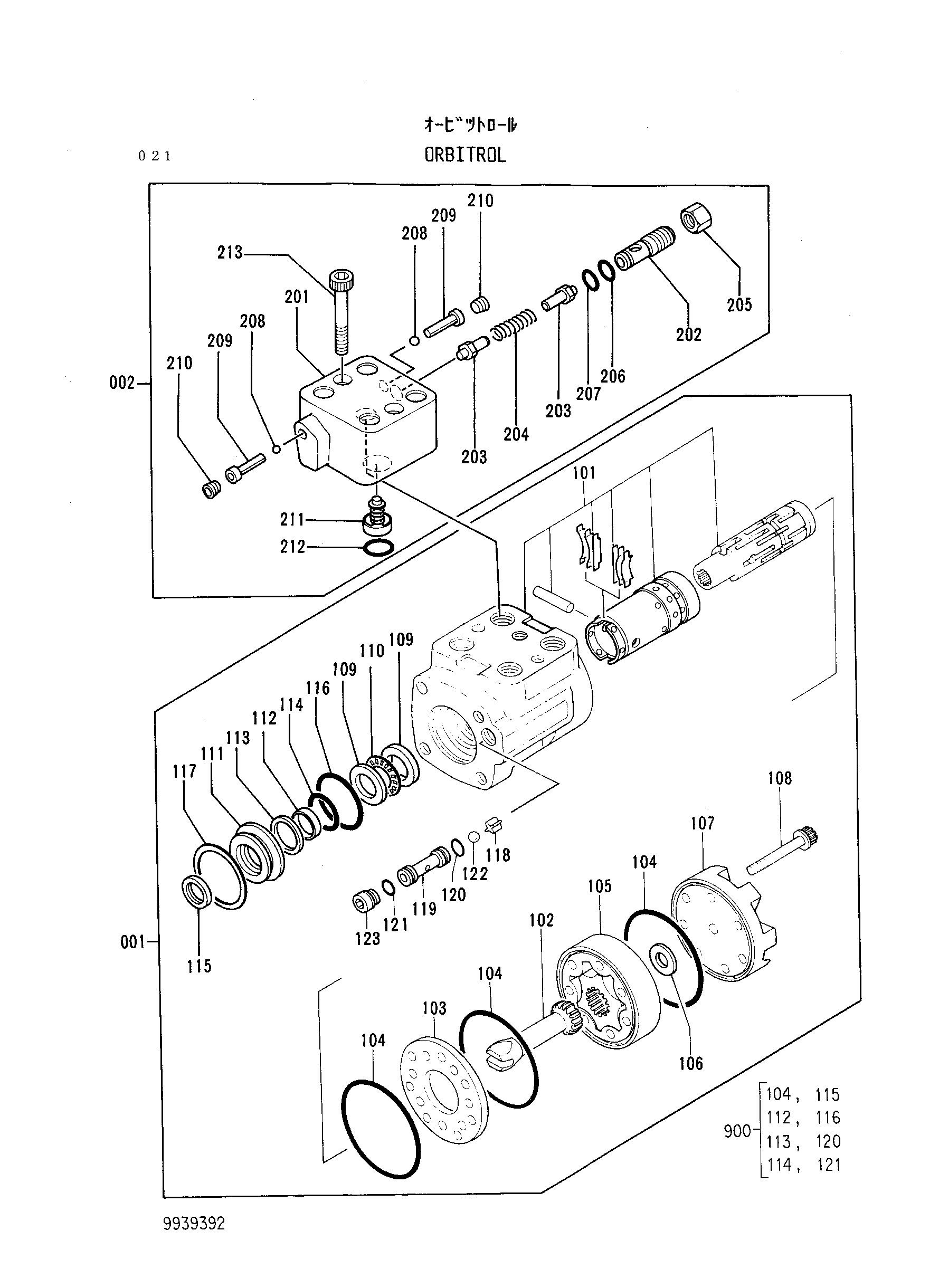

Заводская схема «Орбитрол» для HITACHI LX30. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4237097 | Орбитрол | 1 | |
| 001 | 4237098 | Клапан в сборе | 1 |
| 002 | 4237105 | Предохранительный клапан в сборе | 1 |
| 102 | 4234059 | Привод | 1 |
| 103 | 4234060 | Пластина | 1 |
| 104 | 4234061 | Уплотнительное кольцо | 3 |
| 106 | 4237099 | Проставка | 1 |
| 107 | 4233965 | Колпачок | 1 |
| 108 | 4237100 | Винт | 7 |
| 109 | 4234064 | Подшипник | 2 |
| 110 | 4234065 | Неедле | 1 |
| 111 | 4237101 | Втулка | 1 |
| 112 | 4237102 | Уплотнение | 1 |
| 113 | 4237103 | Опорное кольцо | 1 |
| 114 | 4237104 | Уплотнительное кольцо | 1 |
| 115 | 4234068 | Пылезащитное уплотнение | 1 |
| 116 | 4234069 | Уплотнительное кольцо | 1 |
| 117 | 4234070 | Стопорное кольцо | 1 |
| 118 | 4234071 | Фиксатор | 1 |
| 119 | 4234072 | Сиденье обратный | 1 |
| 120 | 4234073 | Уплотнительное кольцо | 1 |
| 121 | 4234074 | Уплотнительное кольцо | 1 |
| 122 | 4234075 | Шарик | 1 |
| 123 | 4234076 | Установочный винт | 1 |
| 202 | 4237106 | Винт | 1 |
| 203 | 4237107 | Клапан | 2 |
| 204 | 4237108 | Пружина | 1 |
| 205 | 4237109 | Стопорная гайка | 1 |
| 206 | 984618 | Уплотнительное кольцо | 1 |
| 207 | 939356 | Уплотнительное кольцо | 1 |
| 208 | 4237110 | Шарик | 2 |
| 209 | 4237111 | Фиксатор | 2 |
| 210 | 4237112 | Пробка | 2 |
| 211 | 4237113 | Обратный клапан | 1 |
| 212 | 955655 | Уплотнительное кольцо | 4 |
| 213 | 4237114 | Болт | 2 |
| 900 | 4237115 | Комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX30 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
