Декк пластина и поручень — HITACHI LX230-7

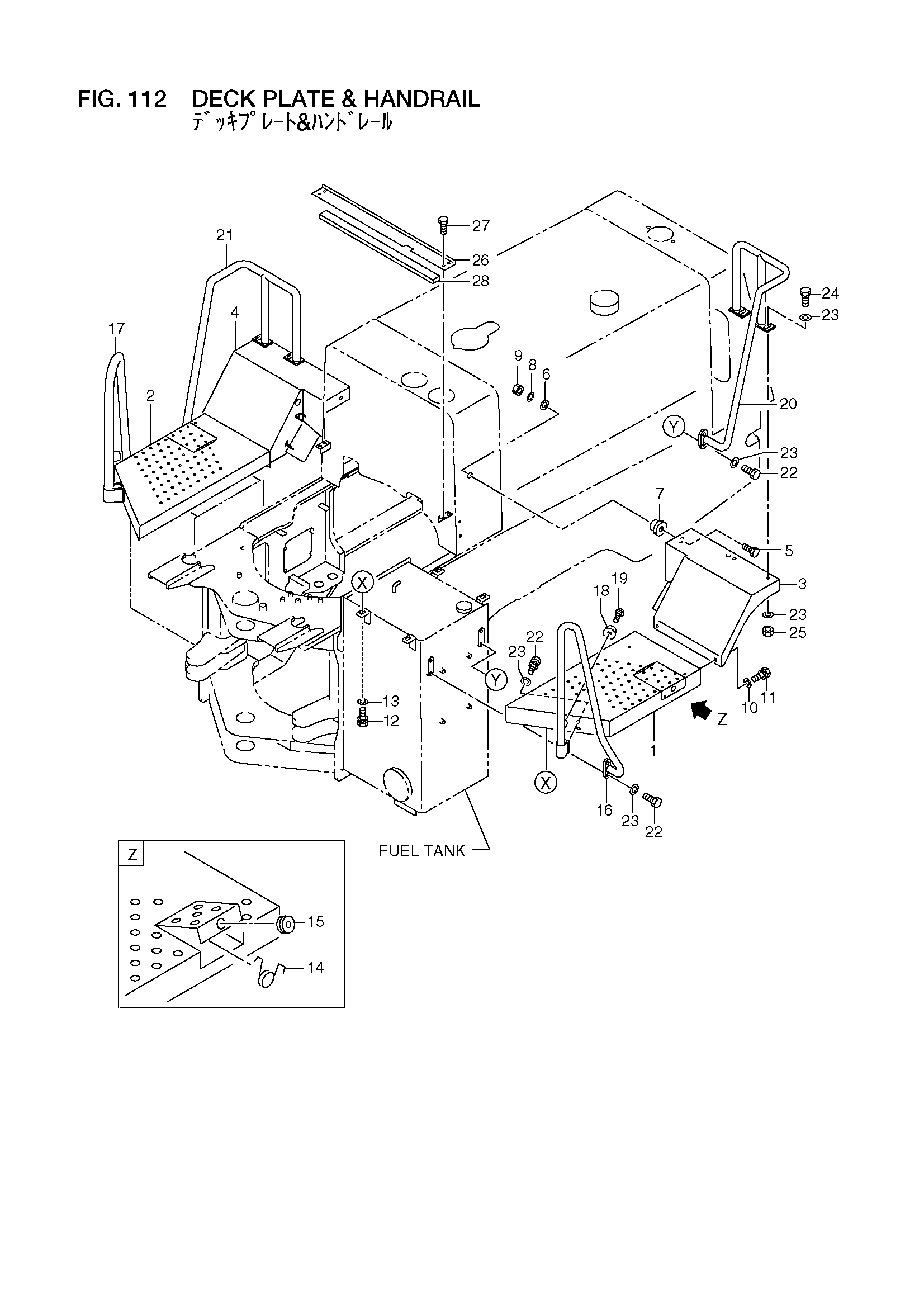

Заводская схема «Декк пластина и поручень» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26796-50321 | Пластина, декк | 1 |
| 2 | 26796-50331 | Пластина, декк | 1 |
| 3 | 26796-52301 | Крыло, задний | 1 |
| 4 | 26796-52311 | Крыло, задний | 1 |
| 5 | 01110-12070 | Болт | 2 |
| 6 | 26602-12021 | Шайба | 2 |
| 7 | 26602-12011 | Резиновый, крепление | 2 |
| 8 | 02010-00012 | Шайба | 2 |
| 9 | 01401-00012 | Гайка | 2 |
| 10 | 26096-42351 | Шайба | 4 |
| 11 | 01183-12025 | Болт с шайбой | 4 |
| 12 | 01183-12030 | Болт с шайбой | 8 |
| 13 | 26063-02111 | Шайба | 8 |
| 14 | 26316-42001 | Пружина | 2 |
| 15 | 21471-24371 | Уплотнительная втулка | 2 |
| 16 | 26796-50261 | Ханд направляющая | 1 |
| 17 | 26796-50271 | Ханд направляющая | 1 |
| 18 | 26506-52111 | Амортизатор, резиновый | 2 |
| 19 | 01031-05025 | Винт | 2 |
| 20 | 26566-52091 | Ханд направляющая | 1 |
| 21 | 26566-52101 | Ханд направляющая | 1 |
| 22 | 01183-12025 | Болт с шайбой | 12 |
| 23 | 02000-00012 | Шайба | 20 |
| 24 | 01183-12030 | Болт с шайбой | 4 |
| 25 | 01401-00012 | Гайка | 4 |
| 26 | 26796-42881 | Пластина | 1 |
| 27 | 01183-10020 | Болт с шайбой | 4 |
| 28 | 26796-52331 | Коврик | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
