Планет водило(LX230-7) — HITACHI LX230-7

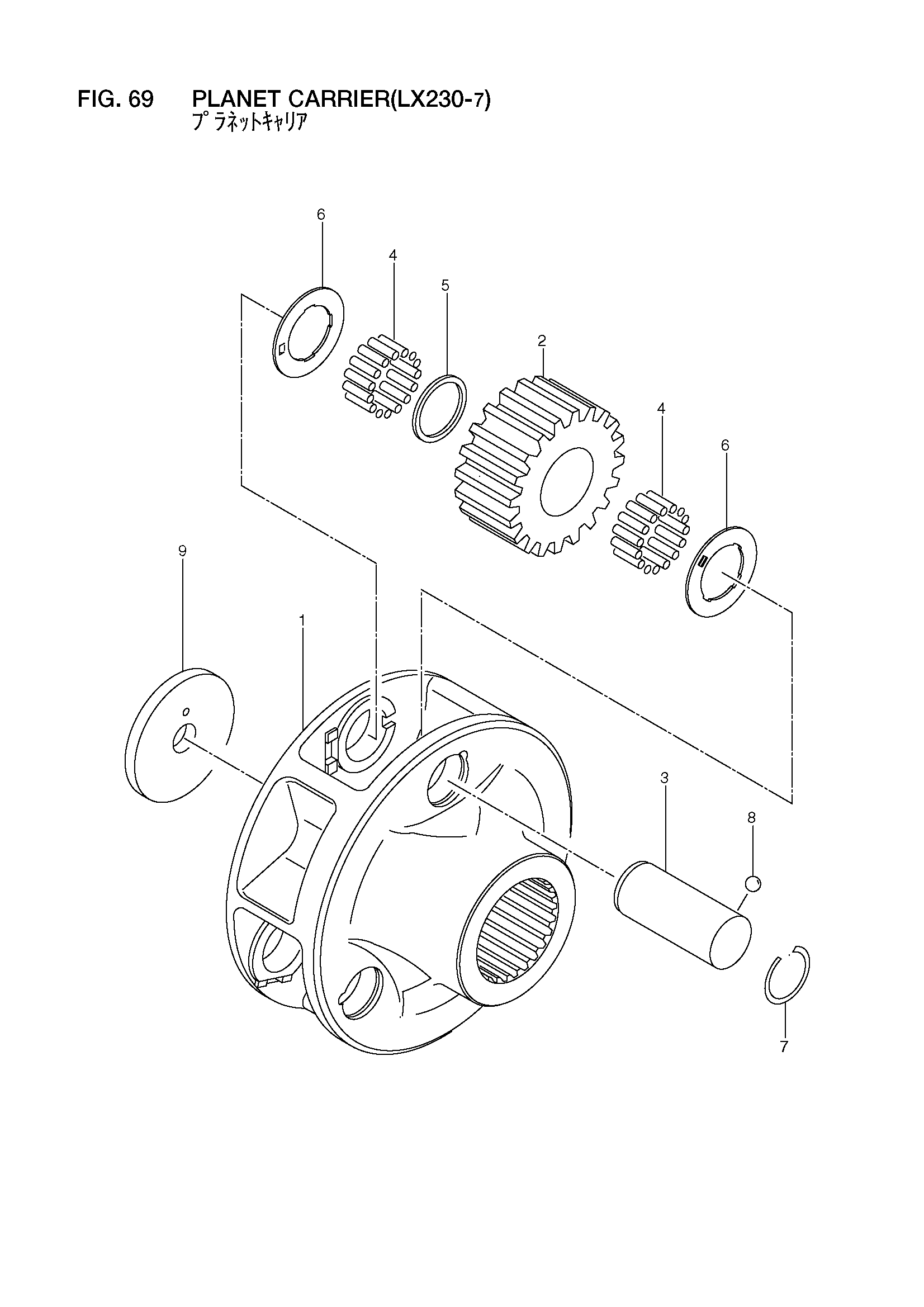

Заводская схема «Планет водило(LX230-7)» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 16793-00201 | Планет водило в сборе | 4 |
| 1 | 16783-02402 | Водило | 4 |
| 2 | 16793-02011 | Шестерня | 12 |
| 3 | 16783-02222 | Вал | 12 |
| 4 | 16773-02141 | Каток, неедле | 792 |
| 5 | 16783-02411 | Проставка | 12 |
| 6 | 16783-02241 | Шайба, упорный | 24 |
| 7 | 16783-02441 | Кольцо, стопорный | 12 |
| 8 | 03190-00015 | Шарик | 12 |
| 9 | 16783-02251 | Пластина, фиксатор | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
