Двигатель крепление — HITACHI LX230-7

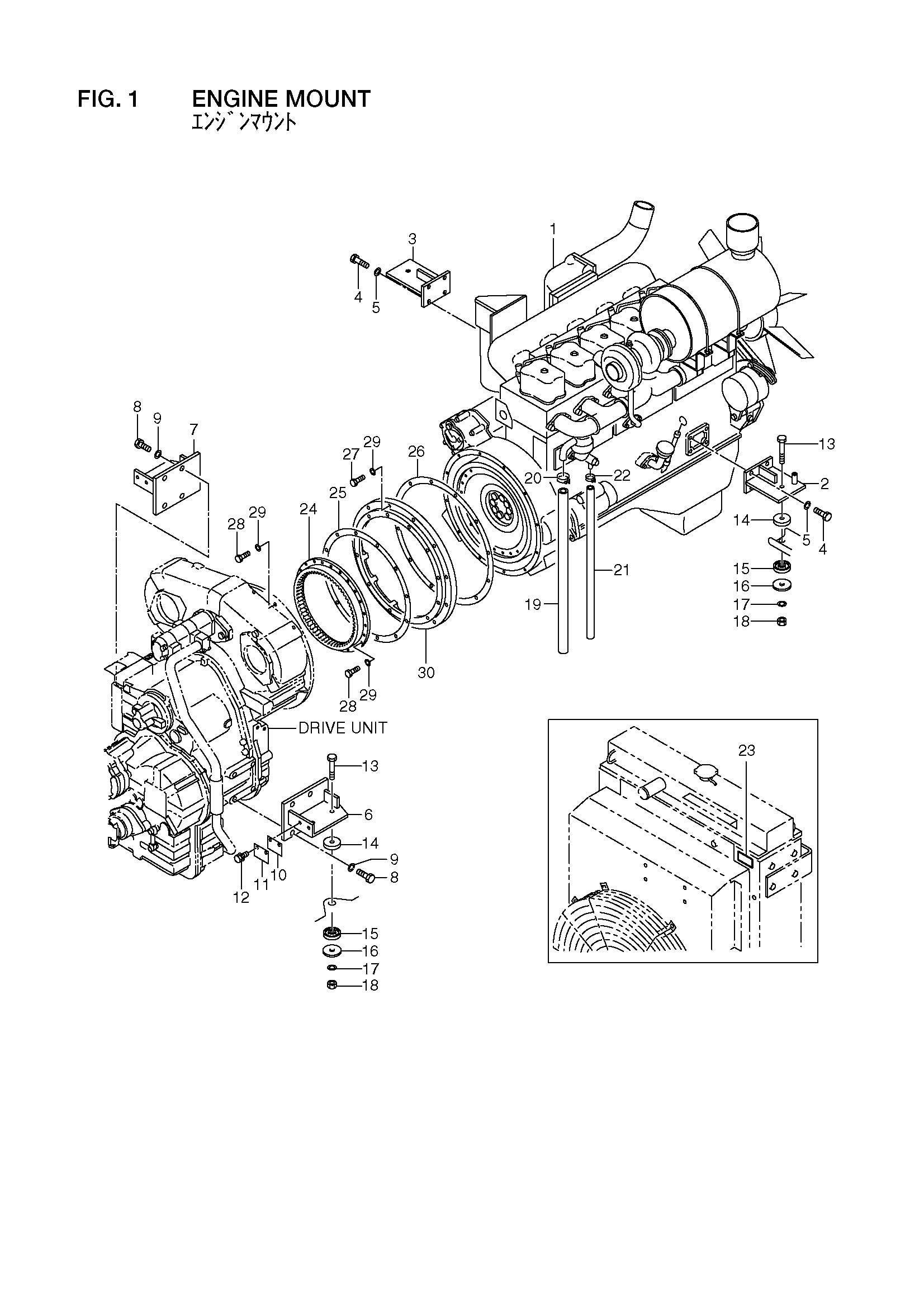

Заводская схема «Двигатель крепление» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26711-00211 | Двигатель | 1 |
| - | 26711-00212 | Двигатель | 1 |
| - | 26791-00201 | Двигатель | 1 |
| - | 26791-00202 | Двигатель | 1 |
| 2 | 26791-02001 | Кронштейн | 1 |
| 3 | 26791-02071 | Кронштейн | 1 |
| 4 | 01116-14040 | Болт | 8 |
| 5 | 02011-00014 | Шайба | 8 |
| 6 | 26791-02202 | Кронштейн | 1 |
| 7 | 26791-02212 | Кронштейн | 1 |
| 8 | 01116-16045 | Болт | 8 |
| 9 | 02011-00016 | Шайба | 8 |
| 10 | 26551-02111 | Пластина | 2 |
| 11 | 26551-02121 | Пластина | 0 |
| 12 | 01183-10016 | Болт с шайбой | 4 |
| 13 | 01116-16110 | Болт | 6 |
| 14 | 26611-02101 | Резиновый, крепление | 6 |
| 15 | 26611-02111 | Резиновый, крепление | 6 |
| 16 | 26601-02091 | Пластина | 6 |
| 17 | 02011-00016 | Шайба | 6 |
| 18 | 01401-10016 | Гайка | 6 |
| 19 | 26791-02161 | Шланг | 1 |
| 20 | 04911-00030 | Зажим | 1 |
| 21 | 04720-12100 | Шланг | 1 |
| 22 | 04914-00017 | Зажим | 1 |
| 23 | 26791-07001 | Табличка | 1 |
| 24 | 16792-52021 | Шестерня, муфта | 1 |
| 25 | 26793-82001 | Прокладка | 1 |
| 26 | 26793-82011 | Прокладка | 1 |
| 27 | 01116-10050 | Болт | 12 |
| 28 | 01116-10035 | Болт | 36 |
| 29 | 02011-00010 | Шайба | 48 |
| 30 | 26793-82021 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
