Привод мост(передний)(2/2)(LX190-7) — HITACHI LX230-7

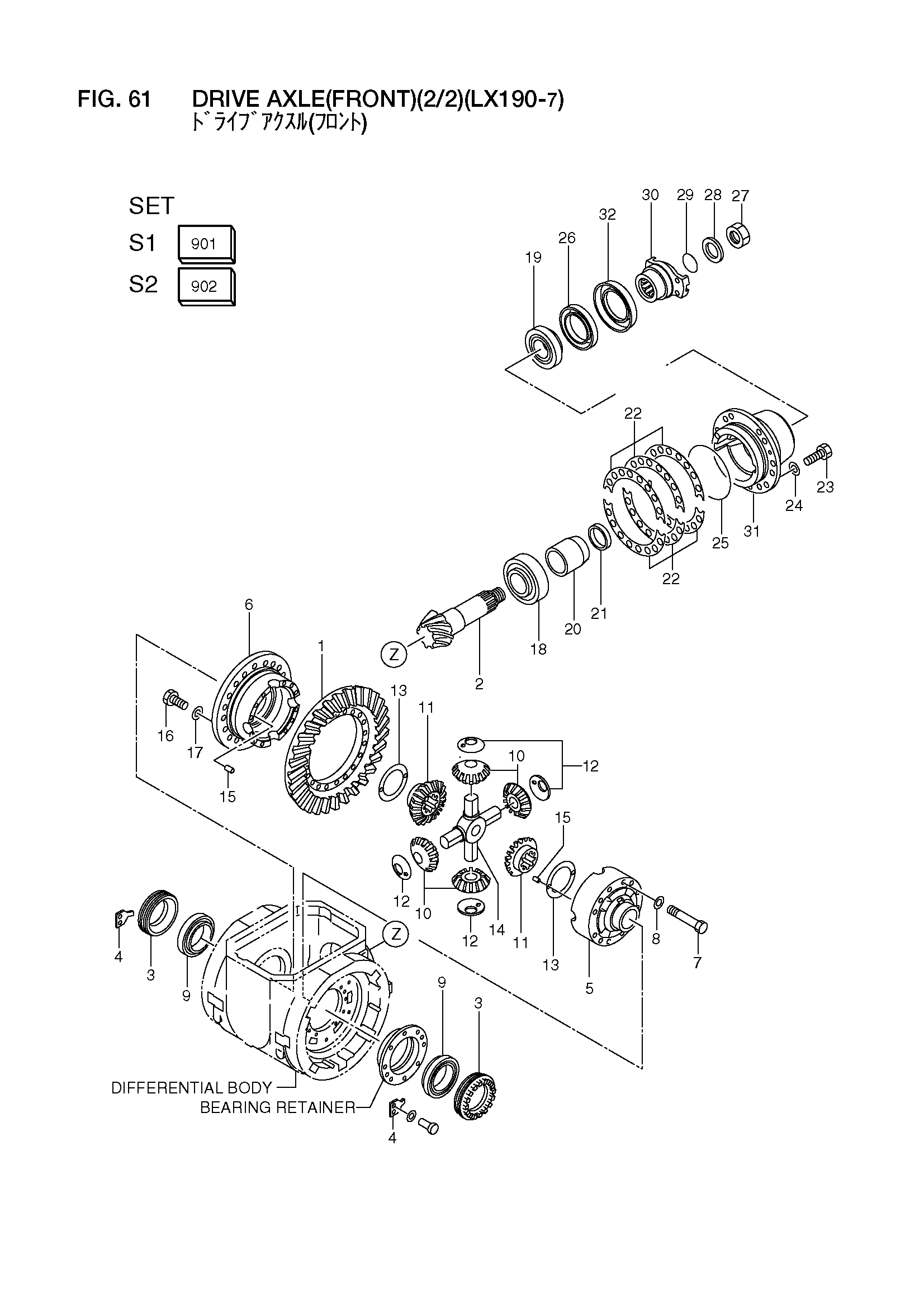

Заводская схема «Привод мост(передний)(2/2)(LX190-7)» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 16713-00001 | Мост в сборе | 1 |
| 901 | 16783-57022 | Комплект, шестерня | 1 |
| 902 | 16763-57011 | Комплект, дифф-касе | 1 |
| 1 | 16763-52001 | Шестерня, кольцо | 1 |
| 2 | 16783-52322 | Шестерня, ведущая шестерня | 1 |
| 3 | 16763-52201 | Гайка | 2 |
| 4 | 16763-52211 | Пластина, блокировка | 2 |
| 5 | NO PART NO. | Корпус, (B) | 1 |
| 6 | NO PART NO. | Корпус, (A) | 1 |
| 7 | 01106-14120 | Болт | 12 |
| 8 | 16263-52101 | Шайба | 12 |
| 9 | 16763-52091 | Подшипник | 2 |
| 10 | 16603-53151 | Шестерня, ведущая шестерня | 4 |
| 11 | 16603-53141 | Шестерня, боковой | 2 |
| 12 | 16763-52281 | Шайба, упорный | 4 |
| 13 | 16603-53201 | Шайба, упорный | 2 |
| 14 | 16763-52061 | Спидер | 1 |
| 15 | 10060-12041 | Палец, довел | 4 |
| 16 | 01106-16060 | Болт | 20 |
| 17 | 190A3-02051 | Шайба | 20 |
| 18 | 16783-52401 | Подшипник | 1 |
| 19 | 101K3-52101 | Подшипник | 1 |
| 20 | 16783-52352 | Проставка | 1 |
| 21 | 16763-52311 | Проставка | 1 |
| 22 | 16783-52371 | Регулировочная шайба | 0 |
| - | 16783-52381 | Регулировочная шайба | 0 |
| - | 16783-52391 | Регулировочная шайба | 0 |
| 23 | 01106-16050 | Болт | 13 |
| 24 | 190A3-02051 | Шайба | 13 |
| 25 | 03310-02400 | Уплотнительное кольцо | 1 |
| 26 | 16763-52104 | Уплотнение, масляный | 1 |
| 27 | 16603-53441 | Гайка | 1 |
| 28 | 16763-52301 | Шайба | 1 |
| 29 | 03330-00320 | Уплотнительное кольцо | 1 |
| 30 | 16793-52001 | Фланец | 1 |
| 31 | 16783-52332 | Каге, подшипник | 1 |
| 32 | 16763-52241 | Крышка, пыль | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
