Основной насос(LX230-7) — HITACHI LX230-7

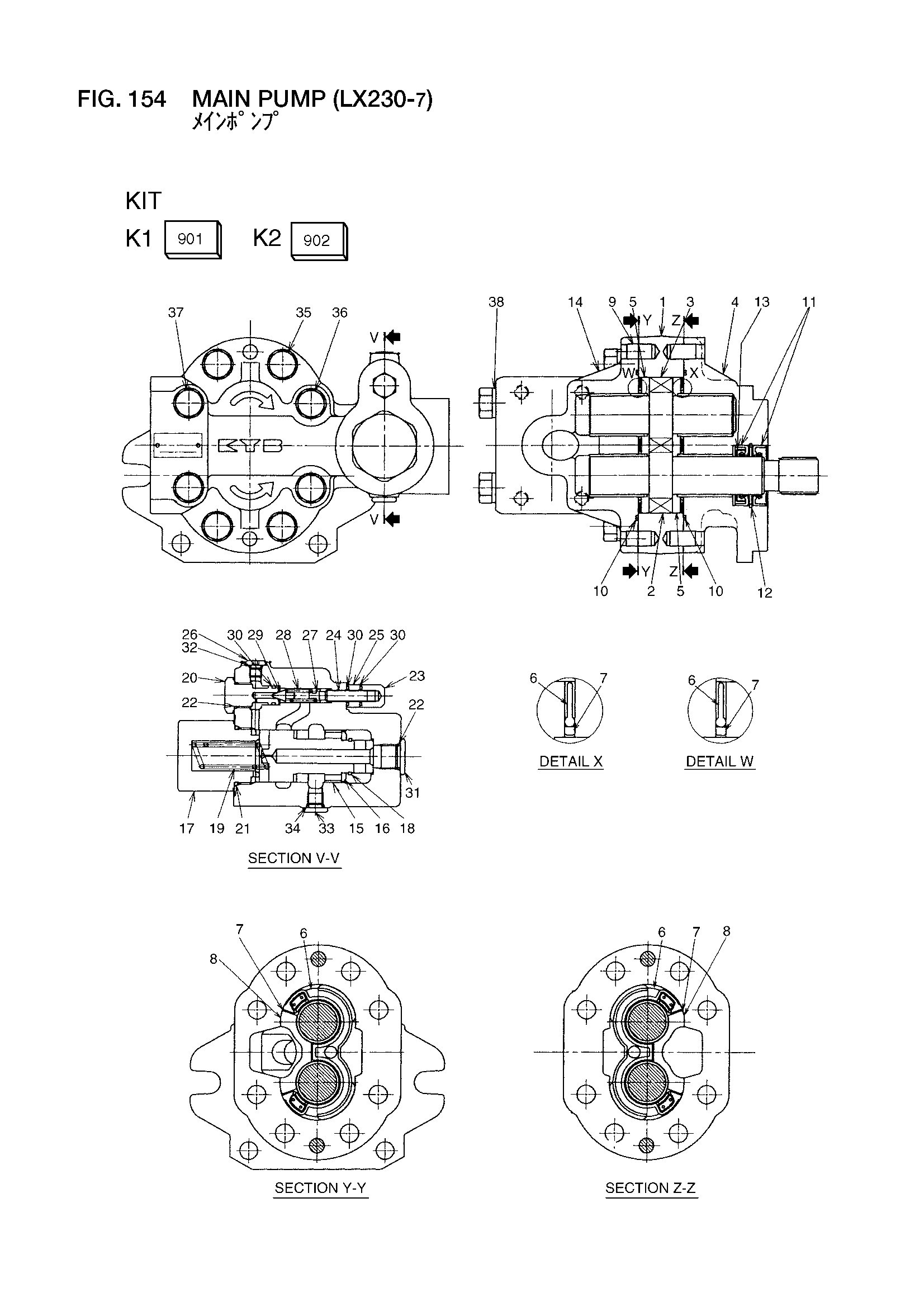

Заводская схема «Основной насос(LX230-7)» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26827-12011 | Основной насос в сборе | 1 |
| 901 | 26827-17101 | Комплект, репаир | 1 |
| 902 | 26827-17111 | Комплект, репаир | 1 |
| 1 | NO PART NO. | Пластина | 1 |
| 2 | NO PART NO. | Шестерня | 1 |
| 3 | NO PART NO. | Шестерня | 1 |
| 4 | NO PART NO. | Фланец | 1 |
| 5 | 29347-17181 | Пластина, давление | 2 |
| 6 | 26907-17031 | Уплотнение | 2 |
| 7 | 26437-17071 | Кольцо, задний UP | 2 |
| 8 | 26437-17081 | Пластина | 2 |
| 9 | 26437-17091 | Палец, довел | 4 |
| 10 | 26827-17011 | Уплотнительное кольцо | 2 |
| 11 | 26907-17851 | Уплотнение, масляный | 2 |
| 12 | 02110-00050 | Кольцо, стопорный | 1 |
| 13 | 26437-17141 | Шайба | 1 |
| 14 | NO PART NO. | Крышка | 1 |
| 15 | NO PART NO. | Золотник | 1 |
| 16 | 26807-17081 | Клапан, обратный | 1 |
| 17 | 26087-17131 | Пробка | 1 |
| 18 | 26807-17101 | Кольцо, стопорный | 1 |
| 19 | 26807-17121 | Пружина | 1 |
| 20 | 26827-17021 | Пробка | 1 |
| 21 | 03320-00440 | Уплотнительное кольцо | 1 |
| 22 | 03320-00180 | Уплотнительное кольцо | 2 |
| 23 | 26907-17341 | Гайка | 1 |
| 24 | 26907-17321 | Винт | 1 |
| 25 | 26907-17331 | Гайка | 1 |
| 26 | 26927-17091 | Пробка | 1 |
| 27 | 26907-17311 | Направляющая | 1 |
| 28 | 26907-17351 | Пружина | 1 |
| 29 | 26907-17301 | Корн | 1 |
| 30 | 03320-00120 | Уплотнительное кольцо | 3 |
| 31 | 26827-17031 | Пробка | 1 |
| 32 | 03320-00080 | Уплотнительное кольцо | 1 |
| 33 | 26827-17041 | Пробка | 1 |
| 34 | 26827-17051 | Уплотнительное кольцо | 1 |
| 35 | 26827-17061 | Болт | 4 |
| 36 | 26827-17081 | Болт | 2 |
| 37 | 26827-17091 | Болт | 2 |
| 38 | 02010-00014 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
