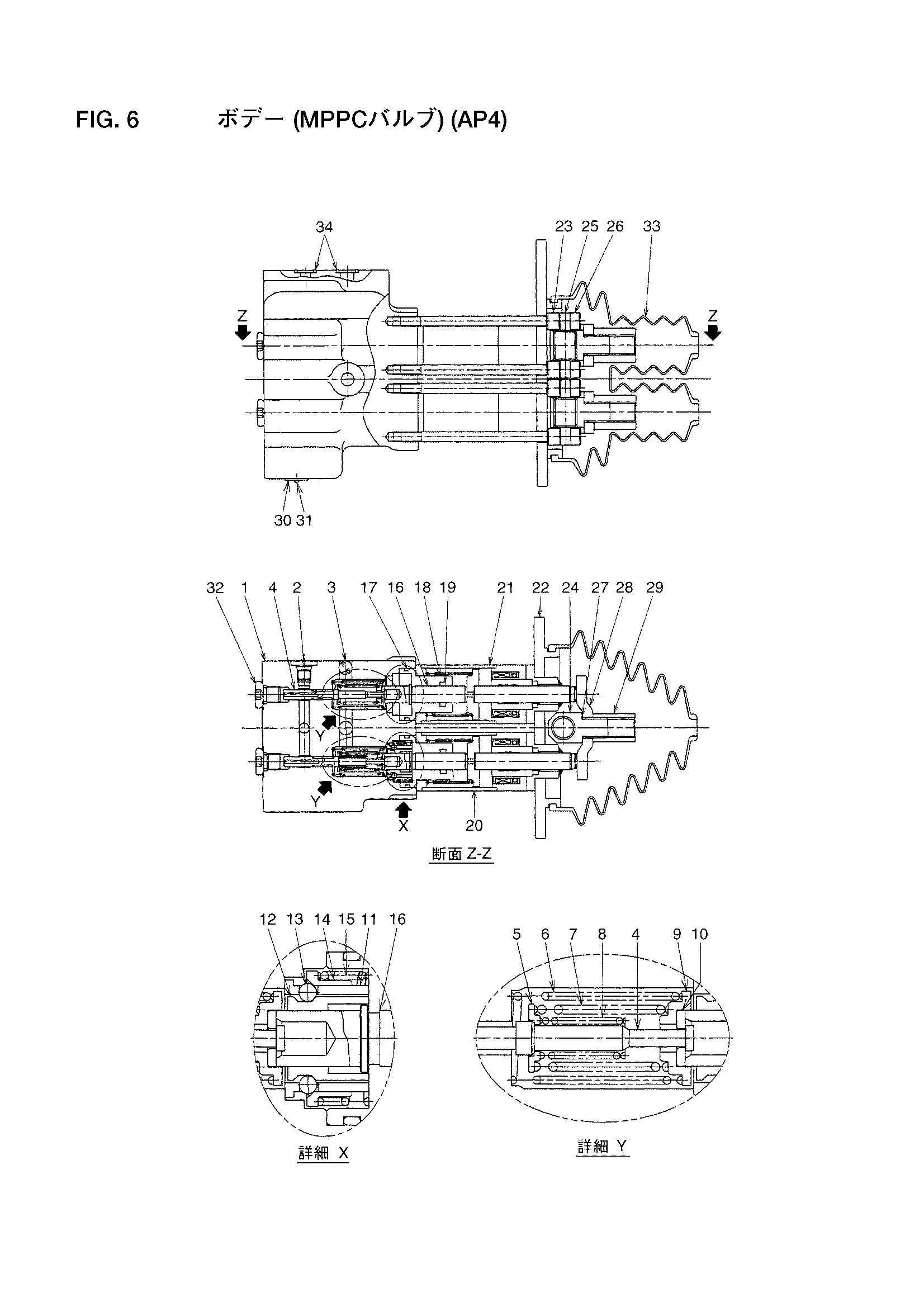

Схема 6 — HITACHI LX230-7
Заводская схема «Схема 6» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26757-37441 | 1 | |
| 5 | 26757-37431 | 4 | |
| 6 | 26757-37421 | 4 | |
| 7 | 26757-37481 | 4 | |
| 8 | 26757-37471 | 1 | |
| 9 | 26757-37391 | 4 | |
| 10 | 26757-37381 | 4 | |
| 11 | 26757-37371 | 1 | |
| 12 | 26757-37361 | 1 | |
| 13 | 26757-37351 | 3 | |
| 14 | 26757-37341 | 1 | |
| 15 | 26757-37331 | 1 | |
| 16 | 26757-37321 | 4 | |
| 17 | 26757-37311 | 4 | |
| 18 | 26757-37301 | 4 | |
| 19 | 25387-38221 | 4 | |
| 20 | 26757-37271 | 1 | |
| - | 26757-37291 | 1 | |
| 21 | 26757-37261 | 1 | |
| - | 26757-37281 | 1 | |
| 22 | 26757-37251 | 1 | |
| 23 | 26757-37241 | 4 | |
| 24 | 26757-37231 | 2 | |
| 25 | 26757-37221 | 2 | |
| 26 | 26757-37211 | 4 | |
| 27 | 26757-37201 | 0 | |
| 28 | 26757-37191 | 2 | |
| 29 | 26757-37181 | 2 | |
| 32 | 26757-37171 | 4 | |
| 33 | 26757-37161 | 1 | |
| 34 | 03300-00100 | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
