Ковш(3 тип спаке кромка)(SPE400)(LX230-7)(OP) — HITACHI LX230-7

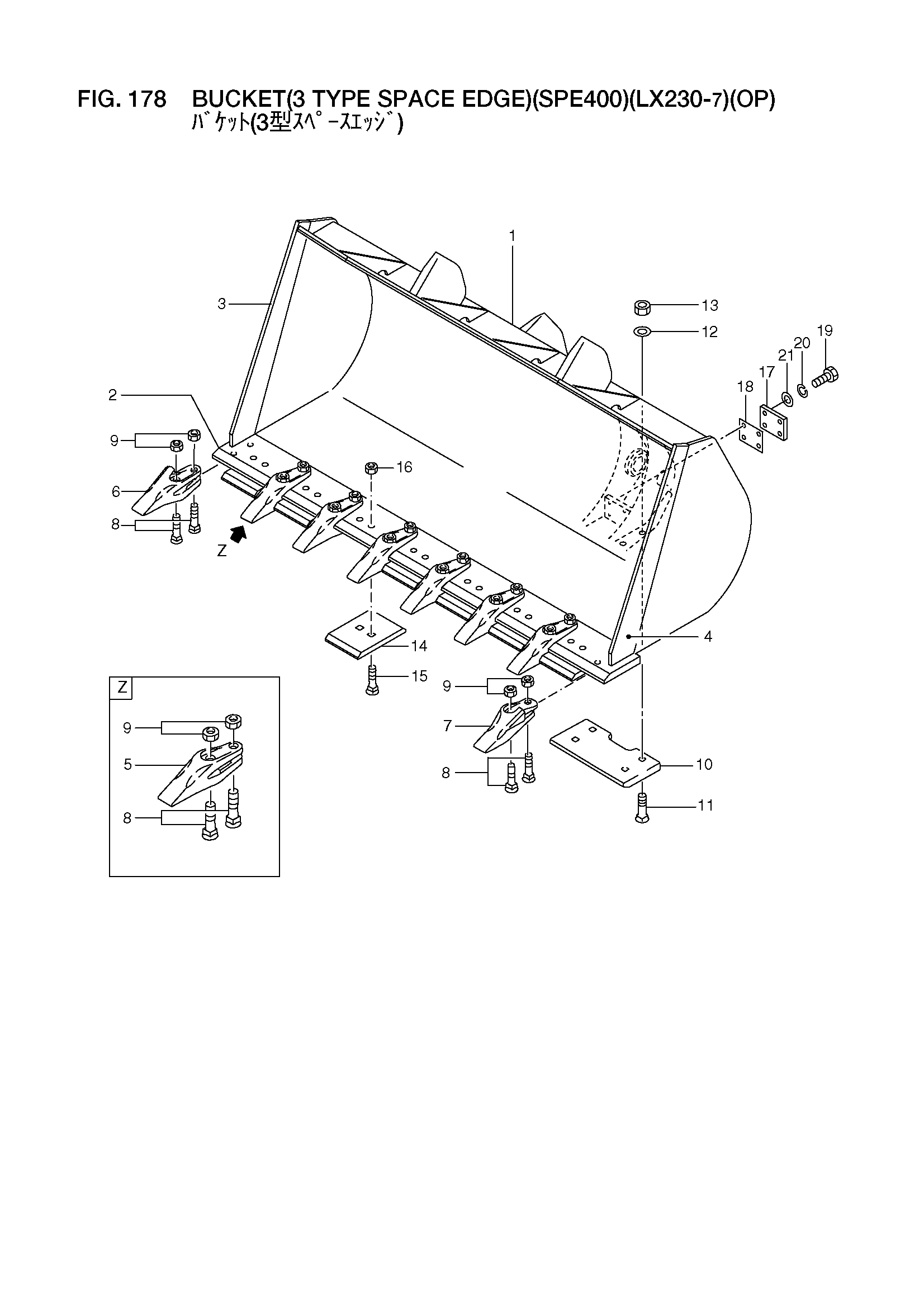

Заводская схема «Ковш(3 тип спаке кромка)(SPE400)(LX230-7)(OP)» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 56790-53921 | Ковш в сборе, (SPE) | 1 |
| 1 | 56790-53361 | Ковш | 1 |
| 2 | 56790-50071 | Кромка, режущий | 1 |
| 3 | 26798-82131 | Кромка, боковой, RH | 1 |
| 4 | 26798-82141 | Кромка, боковой, LH | 1 |
| 5 | 56700-50372 | Зуб, центральный | 6 |
| 6 | 56700-50382 | Зуб, RH | 1 |
| 7 | 56700-50392 | Зуб, LH | 1 |
| 8 | 56600-51361 | Болт | 16 |
| 9 | 56600-51351 | Гайка | 16 |
| 10 | 26788-82701 | Пластина, веар | 2 |
| 11 | 56600-51371 | Болт | 8 |
| 12 | 56600-51471 | Шайба | 8 |
| 13 | 56600-54751 | Гайка | 8 |
| 14 | 56780-51041 | Кромка, спаке | 7 |
| 15 | 26788-82291 | Болт | 14 |
| 16 | 56600-54751 | Гайка | 14 |
| 17 | 26678-82351 | Ограничитель | 2 |
| 18 | 26678-82371 | Регулировочная шайба | 0 |
| - | 26678-82381 | Регулировочная шайба | 0 |
| 19 | 01116-16050 | Болт | 8 |
| 20 | 02011-00016 | Шайба | 8 |
| 21 | 190A3-02051 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
