Шестерённый насос — HITACHI LX230-7

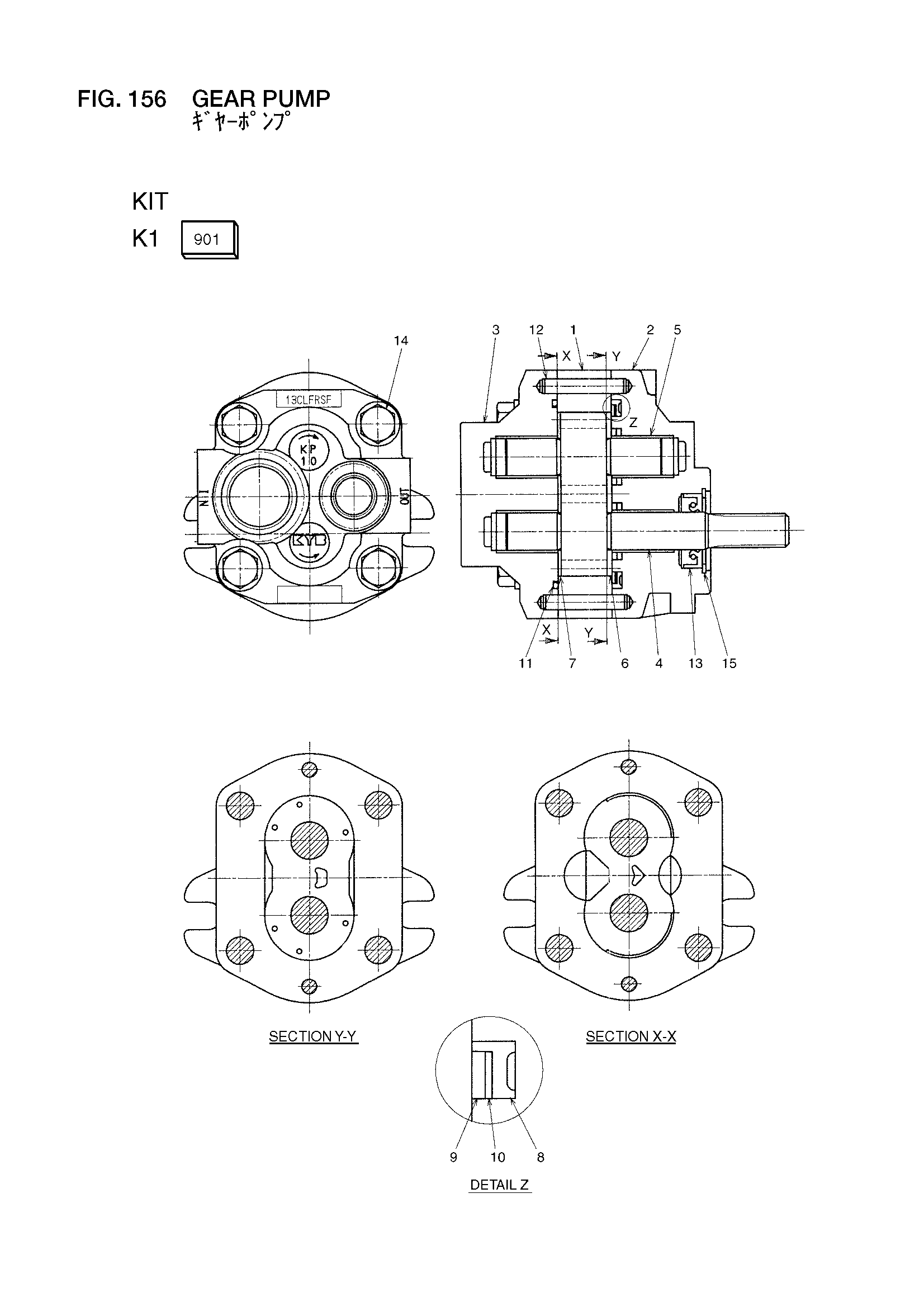

Заводская схема «Шестерённый насос» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26757-17072 | Шестерня насос в сборе | 1 |
| 901 | 26757-17361 | Комплект, репаир | 1 |
| 1 | NO PART NO. | Пластина, шестерня | 1 |
| 2 | NO PART NO. | Фланец | 1 |
| 3 | NO PART NO. | Крышка | 1 |
| 4 | NO PART NO. | Шестерня | 1 |
| 5 | NO PART NO. | Шестерня | 1 |
| 6 | 26327-17291 | Пластина, боковой, (A) | 1 |
| 7 | 26327-17301 | Пластина, боковой, (B) | 1 |
| 8 | 26757-17341 | Уплотнение | 1 |
| 9 | 26327-17321 | Прокладка | 1 |
| 10 | 26327-17331 | Прокладка | 1 |
| 11 | 26757-17351 | Уплотнительное кольцо | 1 |
| 12 | 26607-17131 | Палец, довел | 2 |
| 13 | 26327-17361 | Уплотнение, масляный | 1 |
| 14 | 26607-17401 | Болт | 4 |
| 15 | 02110-00030 | Кольцо, стопорный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
