Клапан(APS)(OP) — HITACHI LX230-7

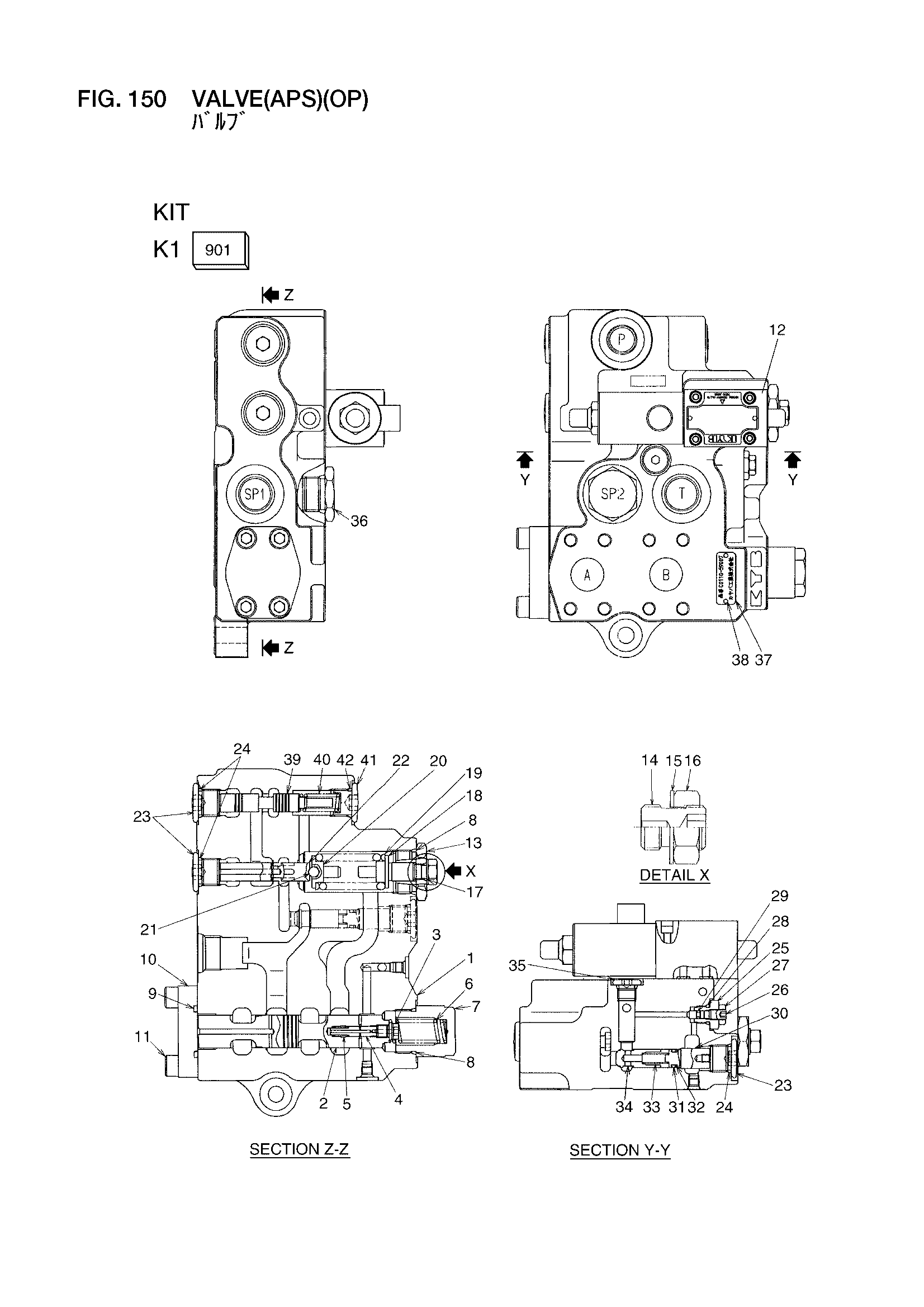

Заводская схема «Клапан(APS)(OP)» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26837-32021 | Клапан в сборе | 1 |
| A2 | NO PART NO. | Золотник в сборе | 1 |
| 901 | 26837-37051 | Комплект, механизм натяжения | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | NO PART NO. | Золотник | 1 |
| 3 | 26837-37181 | Пробка | 1 |
| 4 | NO PART NO. | Золотник | 1 |
| 5 | 26837-37191 | Пружина | 1 |
| 6 | 26837-37001 | Пружина | 1 |
| 7 | 26837-37011 | Пробка | 1 |
| 8 | 26907-37511 | Уплотнительное кольцо | 2 |
| 9 | 26128-43041 | Уплотнительное кольцо | 1 |
| 10 | 26837-37021 | Колпачок | 1 |
| 11 | 26837-37521 | Болт | 4 |
| 12 | 26837-37031 | Электромагнитный клапан | 1 |
| 13 | 26837-37041 | Пробка | 1 |
| 14 | 26837-37421 | Механизм натяжения | 1 |
| 15 | 26837-37431 | Шайба | 1 |
| 16 | 26837-37441 | Гайка | 1 |
| 17 | 03320-00100 | Уплотнительное кольцо | 1 |
| 18 | 26837-37061 | Плунжер | 1 |
| 19 | 26837-37071 | Пружина | 1 |
| A3 | 26837-37081 | Сиденье в сборе, пружина | 1 |
| 20 | 26837-37451 | Сиденье, пружина | 1 |
| 21 | 03190-00010 | Шарик, стальной | 1 |
| 22 | NO PART NO. | Золотник | 1 |
| A4 | 26837-37091 | Пробка в сборе | 3 |
| A5 | 26837-37101 | Клапан в сборе | 1 |
| 23 | 26837-37461 | Пробка | 1 |
| 24 | 26837-37541 | Уплотнительное кольцо | 1 |
| 25 | 26837-37471 | Пробка | 1 |
| 26 | 26837-37481 | Тарельчатый клапан | 1 |
| 27 | 26837-37491 | Гайка | 1 |
| 28 | 26837-37551 | Уплотнительное кольцо | 1 |
| 29 | 26837-37561 | Уплотнительное кольцо | 1 |
| 30 | 26837-37111 | Проставка | 1 |
| 31 | 03320-10100 | Уплотнительное кольцо | 1 |
| 32 | 26814-17101 | Кольцо, задний UP | 1 |
| 33 | 26837-37131 | Пружина | 1 |
| 34 | 26837-37141 | Тарельчатый клапан | 1 |
| 35 | 26837-37151 | Пробка | 1 |
| 36 | 26387-37101 | Пробка | 1 |
| 37 | NO PART NO. | Информационная табличка | 1 |
| 38 | NO PART NO. | Винт | 2 |
| 39 | NO PART NO. | Золотник | 1 |
| 40 | 26387-37161 | Пружина | 1 |
| A6 | 26837-37171 | Пробка в сборе | 1 |
| 41 | 26837-37511 | Пробка | 1 |
| 42 | 26837-37541 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
