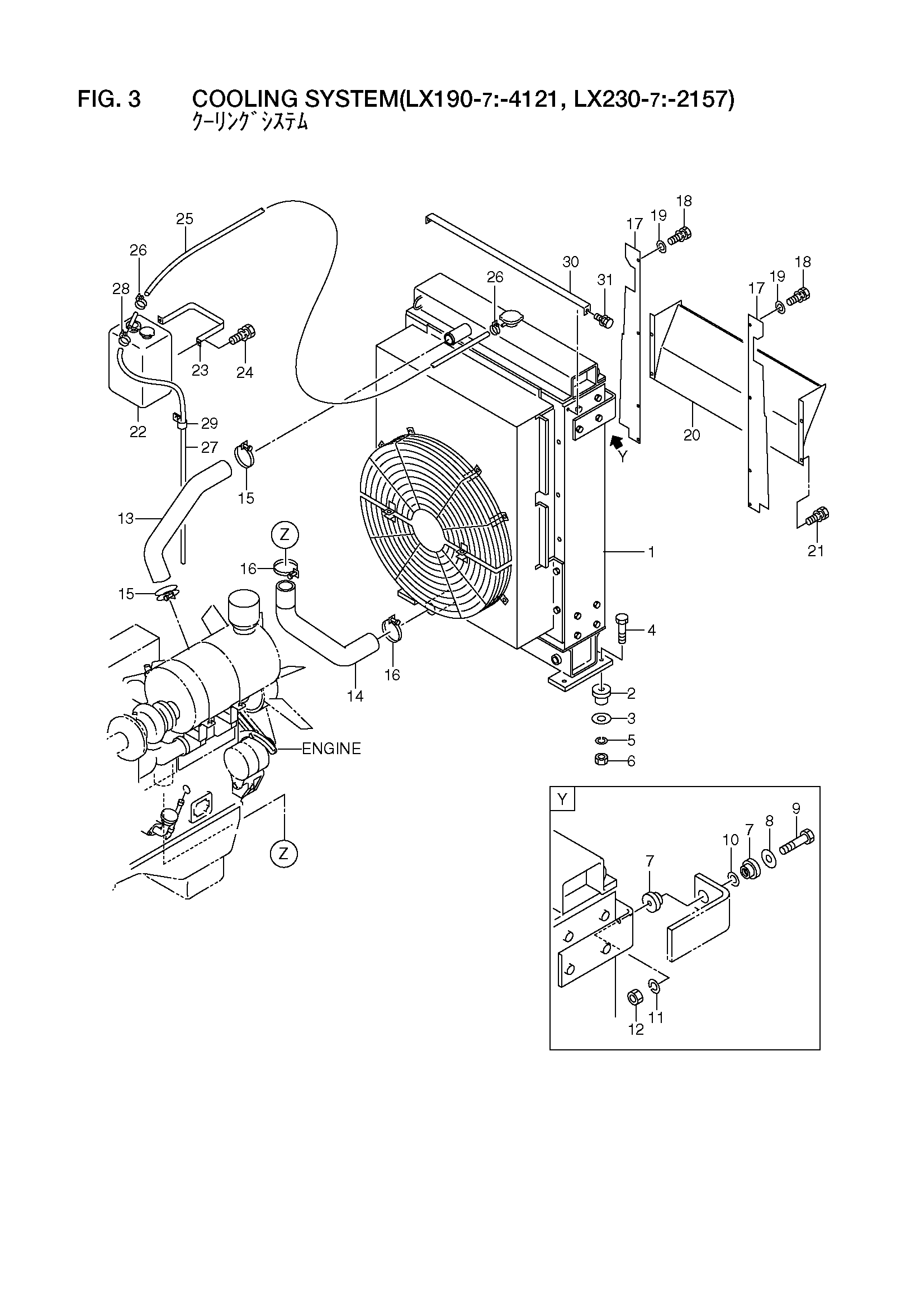

Охлаждение система(LX190-7: -4121, LX230-7: -2157) — HITACHI LX230-7
Заводская схема «Охлаждение система(LX190-7: -4121, LX230-7: -2157)» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26792-10211 | Радиатор | 1 |
| - | 26792-10212 | Радиатор | 1 |
| 2 | 26602-12011 | Резиновый, крепление | 4 |
| 3 | 26602-12021 | Шайба | 4 |
| 4 | 01116-12080 | Болт | 4 |
| 5 | 02011-00012 | Шайба | 4 |
| 6 | 01401-10012 | Гайка | 4 |
| 7 | 26752-12151 | Резиновый, крепление | 4 |
| 8 | 26602-12021 | Шайба | 2 |
| 9 | 01116-12080 | Болт | 2 |
| 10 | 26096-42351 | Шайба | 2 |
| 11 | 02011-00012 | Шайба | 2 |
| 12 | 01401-10012 | Гайка | 2 |
| 13 | 26792-12081 | Шланг | 1 |
| 14 | 26792-12091 | Шланг | 1 |
| 15 | 26607-63541 | Зажим | 2 |
| 16 | 26607-63291 | Зажим | 2 |
| 17 | 26792-12031 | Крышка | 2 |
| 18 | 01183-08016 | Болт с шайбой | 8 |
| 19 | 02000-00008 | Шайба | 8 |
| 20 | 26792-12101 | Крышка | 1 |
| 21 | 01183-08016 | Болт с шайбой | 2 |
| 22 | 26782-12081 | Бак, резервный | 1 |
| 23 | 26602-12101 | Ремень | 1 |
| 24 | 01183-10016 | Болт с шайбой | 2 |
| 25 | 26702-12101 | Шланг | 1 |
| 26 | 04911-00012 | Зажим | 2 |
| 27 | 04720-08120 | Шланг | 1 |
| 28 | 04911-00011 | Зажим | 1 |
| 29 | 26602-42051 | Зажим | 1 |
| 30 | 26792-12141 | Пластина | 1 |
| 31 | 01183-10020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
