Масляный радиатор(ACP)(LX190-7)(OP) — HITACHI LX230-7

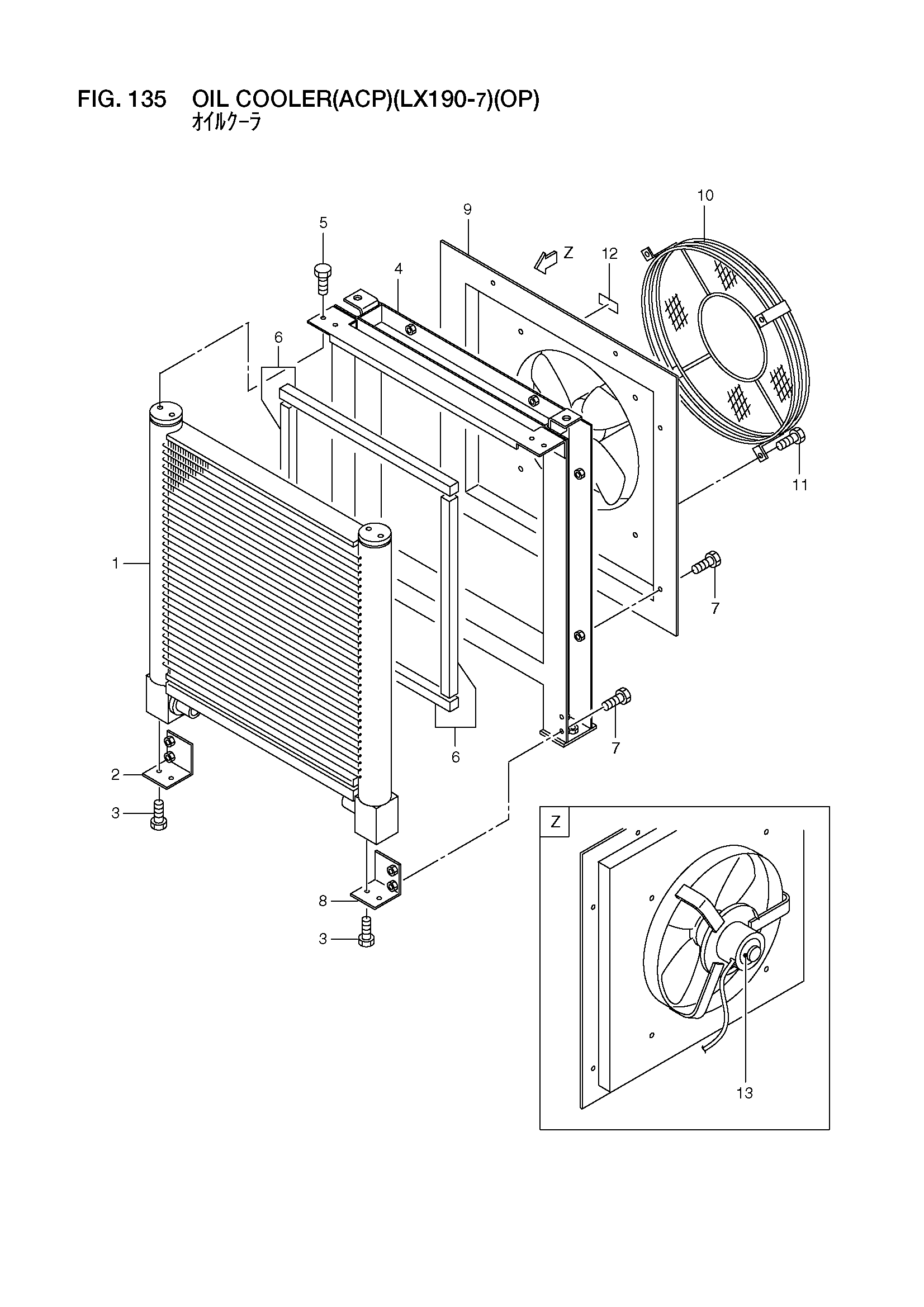

Заводская схема «Масляный радиатор(ACP)(LX190-7)(OP)» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A | 26797-42081 | Масляный радиатор в сборе | 1 |
| 1 | 26797-47001 | Радиатор, масляный | 1 |
| 2 | 26797-47011 | Кронштейн | 1 |
| 3 | 01106-08012 | Болт | 4 |
| 4 | 26797-47021 | Рама | 1 |
| 5 | 01106-08012 | Болт | 4 |
| 6 | 26797-47031 | Манжета | 4 |
| 7 | 01106-08016 | Болт | 12 |
| 8 | 26797-47041 | Кронштейн | 1 |
| 9 | 24592-17121 | Вентилятор | 1 |
| 10 | 26797-47051 | Защитный кожух | 1 |
| 11 | 01106-08016 | Болт | 4 |
| 12 | NO PART NO. | Информационная табличка | 1 |
| 13 | 26797-47061 | Гидромотор, вентилятор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
