Клапан управление короб — HITACHI LX230-7

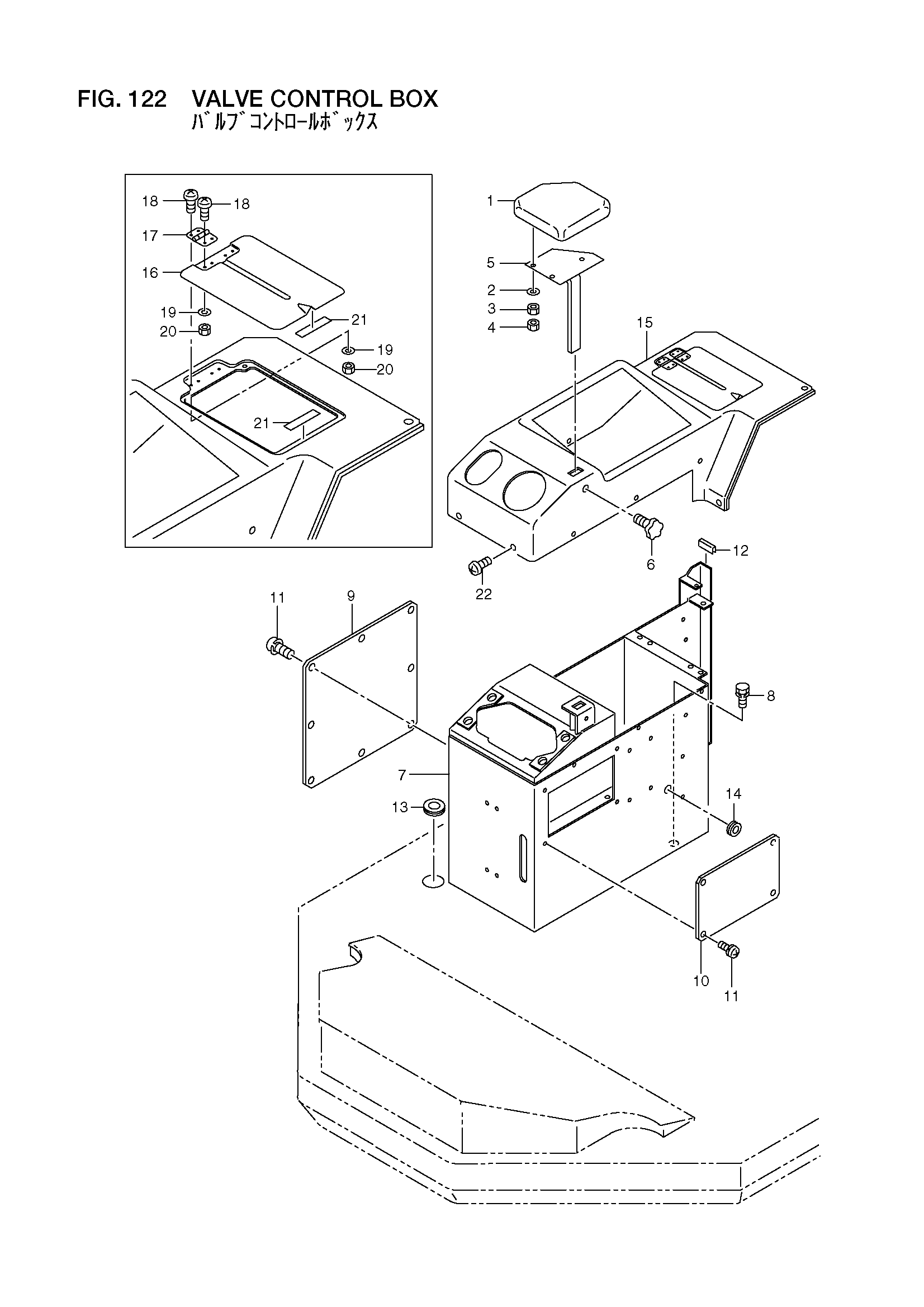

Заводская схема «Клапан управление короб» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 273A6-42071 | Рукоять опора | 1 |
| 2 | 02000-00006 | Шайба | 3 |
| 3 | 01400-00006 | Гайка | 3 |
| 4 | 26516-52021 | Гайка | 3 |
| 5 | 26757-42601 | Кронштейн | 1 |
| 6 | 26757-42261 | Ручка | 1 |
| 7 | 26567-40211 | Короб, клапан управление | 1 |
| 8 | 01183-10020 | Болт с шайбой | 5 |
| 9 | 26567-42421 | Крышка | 1 |
| 10 | 26757-42241 | Крышка | 1 |
| 11 | 01033-06016 | Винт и шайба | 12 |
| 12 | 26557-42251 | U резиновый | 1 |
| 13 | 56600-58541 | Уплотнительная втулка | 1 |
| 14 | 21471-23011 | Уплотнительная втулка | 1 |
| A | 26567-40202 | Крышка в сборе | 1 |
| 15 | 26567-42012 | Крышка | 1 |
| 16 | 26567-42022 | Крышка | 1 |
| 17 | 26756-73911 | Петля | 2 |
| 18 | 01031-03010 | Винт | 8 |
| 19 | 02000-00003 | Шайба | 8 |
| 20 | 01400-00003 | Гайка | 8 |
| 21 | 26756-75951 | Резиновый, магнетик | 2 |
| 22 | 01033-06016 | Винт и шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
