Капот и решётка(LX190-7: -4121, LX230-7: -2157) — HITACHI LX230-7

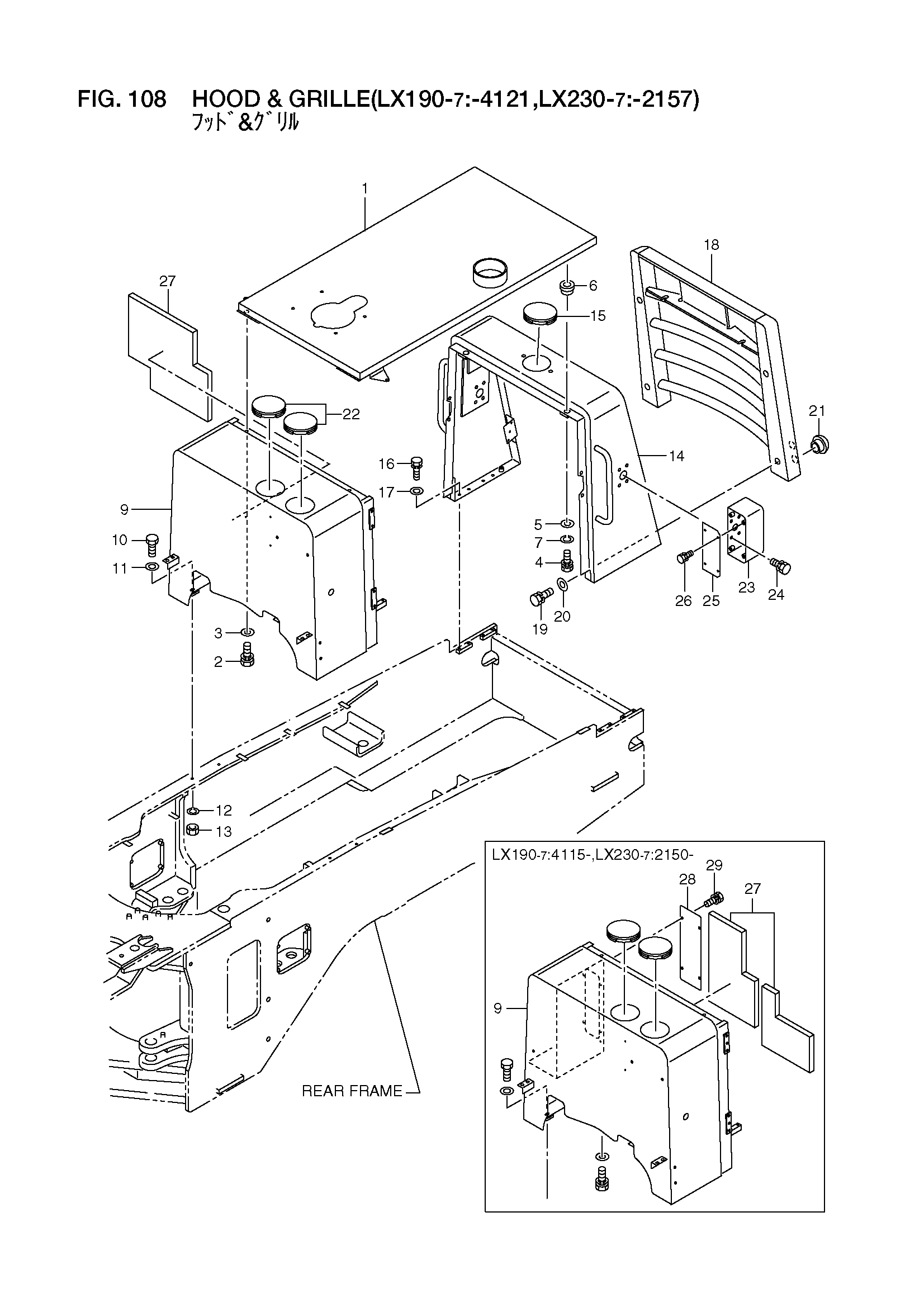

Заводская схема «Капот и решётка(LX190-7: -4121, LX230-7: -2157)» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 26796-40311 | Капот | 1 |
| 2 | 01183-12030 | Болт с шайбой | 2 |
| 3 | 26096-42351 | Шайба | 2 |
| 4 | 01110-12060 | Болт | 2 |
| 5 | 26602-12021 | Шайба | 2 |
| 6 | 26602-12011 | Резиновый, крепление | 2 |
| 7 | 02010-00012 | Шайба | 2 |
| 8 | 26555-42141 | Втулка | 4 |
| 9 | 26796-40391 | Опора | 1 |
| - | 26796-40392 | Опора | 1 |
| 10 | 01116-12070 | Болт | 4 |
| 11 | 26096-42351 | Шайба | 4 |
| 12 | 02011-00012 | Шайба | 4 |
| 13 | 01401-10012 | Гайка | 4 |
| 14 | 26796-40371 | Опора, решётка | 1 |
| 15 | 26196-42271 | Колпачок, резиновый | 1 |
| 16 | 01183-12030 | Болт с шайбой | 8 |
| 17 | 26096-42351 | Шайба | 8 |
| 18 | 26716-40201 | Решётка | 1 |
| - | 26796-40361 | Решётка | 1 |
| 19 | 01183-10020 | Болт с шайбой | 4 |
| 20 | 02000-00010 | Шайба | 4 |
| 21 | 26426-78221 | Крышка | 2 |
| 22 | 26196-42271 | Колпачок, резиновый | 2 |
| 23 | 26752-40211 | Кронштейн | 2 |
| 24 | 01183-12030 | Болт с шайбой | 8 |
| 25 | 26752-42111 | Крышка | 2 |
| 26 | 01183-08016 | Болт с шайбой | 8 |
| 27 | 26796-43101 | Коврик | 1 |
| - | 26796-43102 | Коврик | 1 |
| 28 | 26796-43131 | Крышка | 1 |
| 29 | 01183-10020 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
