Основной клапан — HITACHI LX230-7

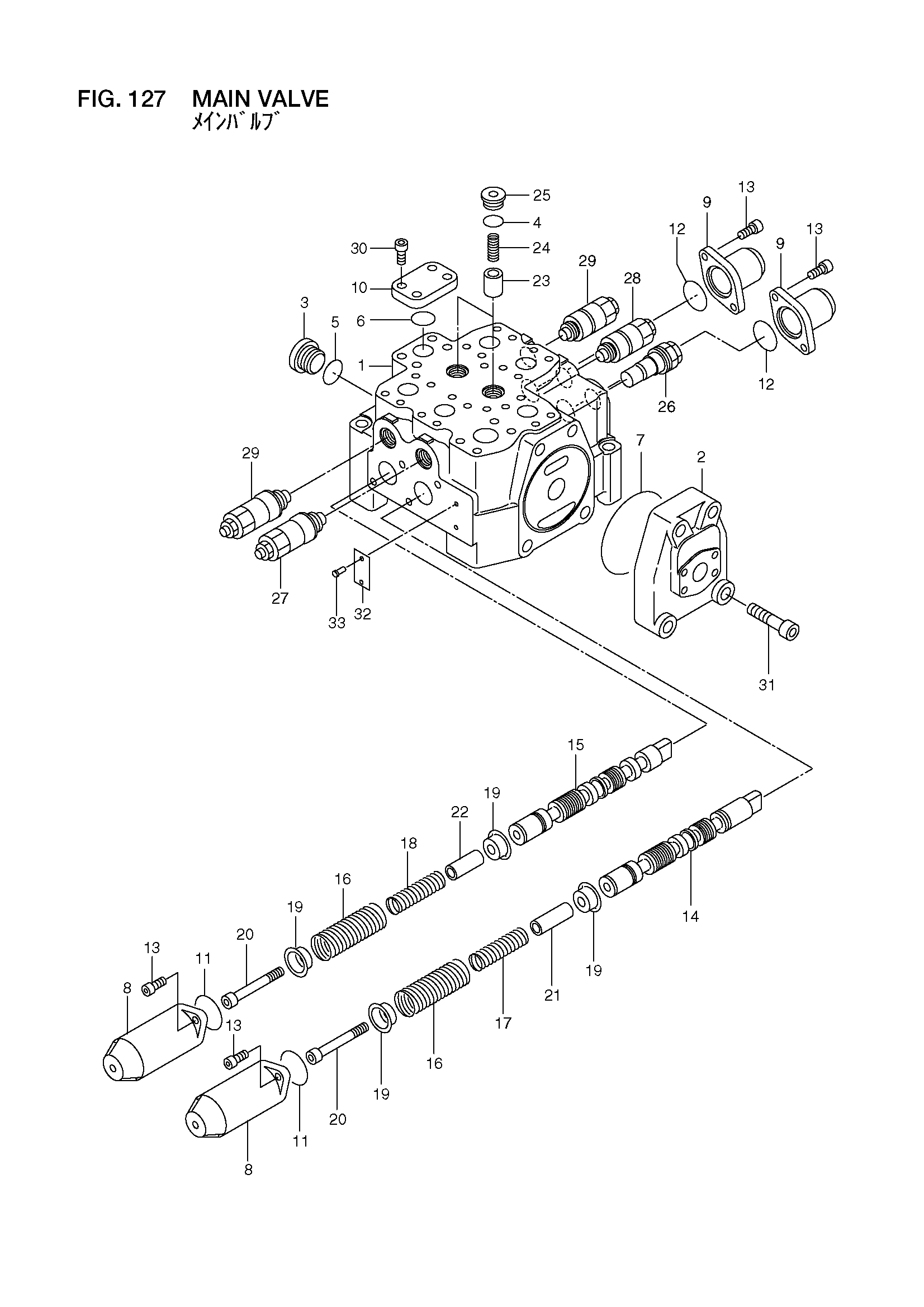

Заводская схема «Основной клапан» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26677-32011 | Клапан в сборе | 1 |
| - | 26677-32012 | Клапан в сборе | 1 |
| 1 | NO PART NO. | Корпус | 1 |
| 2 | 26677-37261 | Крышка | 1 |
| 3 | 26677-37271 | Пробка | 1 |
| 4 | 03320-00240 | Уплотнительное кольцо | 2 |
| 5 | 03320-00290 | Уплотнительное кольцо | 1 |
| 6 | 03350-00300 | Уплотнительное кольцо | 1 |
| 7 | 03350-01100 | Уплотнительное кольцо | 1 |
| 8 | 26677-37601 | Крышка, пружина | 2 |
| 9 | 26677-37291 | Крышка, золотник | 2 |
| 10 | 26677-37301 | Фланец | 1 |
| 11 | 26677-37311 | Уплотнительное кольцо | 2 |
| 12 | 03350-00400 | Уплотнительное кольцо | 2 |
| 13 | 26677-37321 | Болт | 8 |
| 14 | 26677-37331 | Золотник, ковш | 1 |
| 15 | 26677-37341 | Золотник, подъёмный механизм | 1 |
| - | 26677-37631 | Золотник, подъёмный механизм | 1 |
| 16 | 26677-37351 | Пружина | 2 |
| 17 | 26677-37361 | Пружина | 1 |
| 18 | 26677-37371 | Пружина | 1 |
| 19 | 26677-37381 | Сиденье, пружина | 4 |
| 20 | 26677-37391 | Болт | 2 |
| 21 | 26677-37401 | Ограничитель | 1 |
| 22 | 26677-37411 | Ограничитель | 1 |
| 23 | 26677-37421 | Тарельчатый клапан | 2 |
| 24 | 26677-37431 | Пружина | 2 |
| 25 | 26677-37441 | Пробка | 2 |
| 26 | 26677-37451 | Клапан, основной предохранительный | 1 |
| 27 | 26677-37461 | Клапан, порт-релиеф | 1 |
| 28 | 26677-37471 | Клапан, порт-релиеф | 1 |
| 29 | 26677-37611 | Клапан, порт-релиеф | 2 |
| 30 | 26677-37491 | Болт | 4 |
| 31 | 26677-37501 | Болт | 4 |
| 32 | NO PART NO. | Информационная табличка | 1 |
| 33 | NO PART NO. | Палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
