Управление двигателем — HITACHI LX230-7

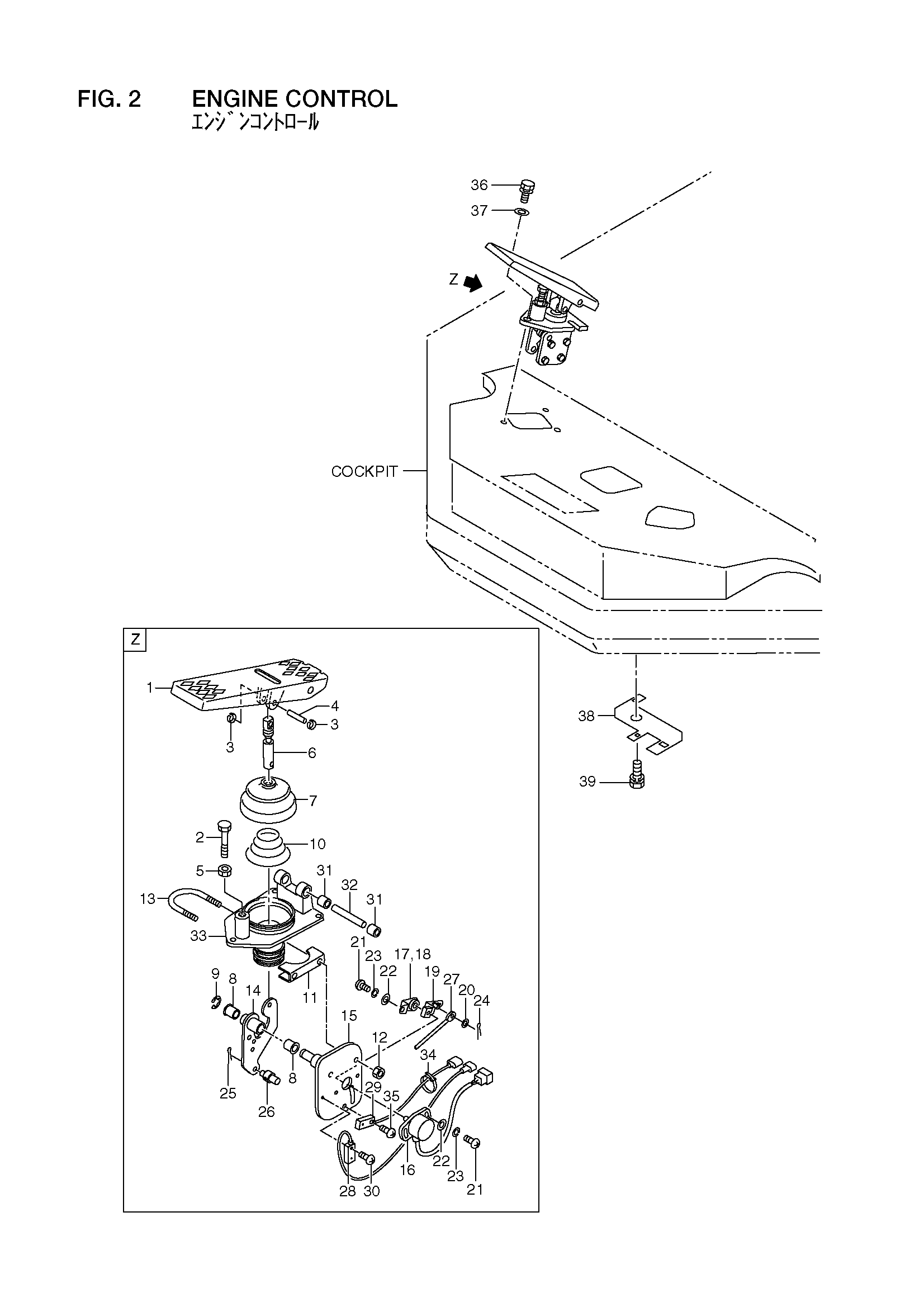

Заводская схема «Управление двигателем» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26791-12061 | Аккел педаль в сборе | 1 |
| 1 | 26791-17031 | Педаль | 1 |
| 2 | 01100-08040 | Болт | 1 |
| 3 | 26801-17011 | Зажим | 2 |
| 4 | 26801-17021 | Палец | 1 |
| 5 | 01400-00008 | Гайка | 1 |
| 6 | 26801-17031 | Пусхрод | 1 |
| 7 | 26801-17041 | Защитный чехол | 1 |
| 8 | 26801-17051 | Подшипник | 2 |
| 9 | 26901-17001 | E кольцо | 1 |
| 10 | 26791-17041 | Пружина | 1 |
| 11 | 26801-17091 | Крадле | 1 |
| 12 | 26651-17041 | Гайка | 2 |
| 13 | 26801-17061 | U болт | 1 |
| 14 | 26791-17051 | Рычаг | 1 |
| 15 | 26791-17061 | Пластина, подвес | 1 |
| 16 | 26791-17071 | Измеритель, потентион | 1 |
| 17 | 26791-17081 | Рукоять | 1 |
| 18 | 26791-17091 | Втулка | 1 |
| 19 | 26791-17101 | Рукоять | 1 |
| 20 | 02001-00004 | Шайба | 1 |
| 21 | 26901-17071 | Винт | 3 |
| 22 | 02001-00005 | Шайба | 3 |
| 23 | 26791-17111 | Шайба | 3 |
| 24 | 26791-17121 | Палец, стопорный | 1 |
| 25 | 26791-17131 | Палец, стопорный | 1 |
| 26 | 26791-17141 | Пивот | 1 |
| 27 | 26791-17151 | Шток | 1 |
| 28 | 26791-17161 | Выключатель | 1 |
| 29 | 26791-17171 | Выключатель | 1 |
| 30 | 26791-17181 | Винт | 1 |
| 31 | 26801-17051 | Подшипник | 2 |
| 32 | 26791-17191 | Палец | 1 |
| 33 | 26791-17201 | Корпус | 1 |
| 34 | 04913-11100 | Лента | 3 |
| 35 | 26791-17211 | Винт | 1 |
| 36 | 01183-06020 | Болт с шайбой | 3 |
| 37 | 02000-00006 | Шайба | 3 |
| 38 | 26561-12011 | Пластина | 1 |
| 39 | 01183-10016 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
