Рулевое управление шестерня — HITACHI LX230-7

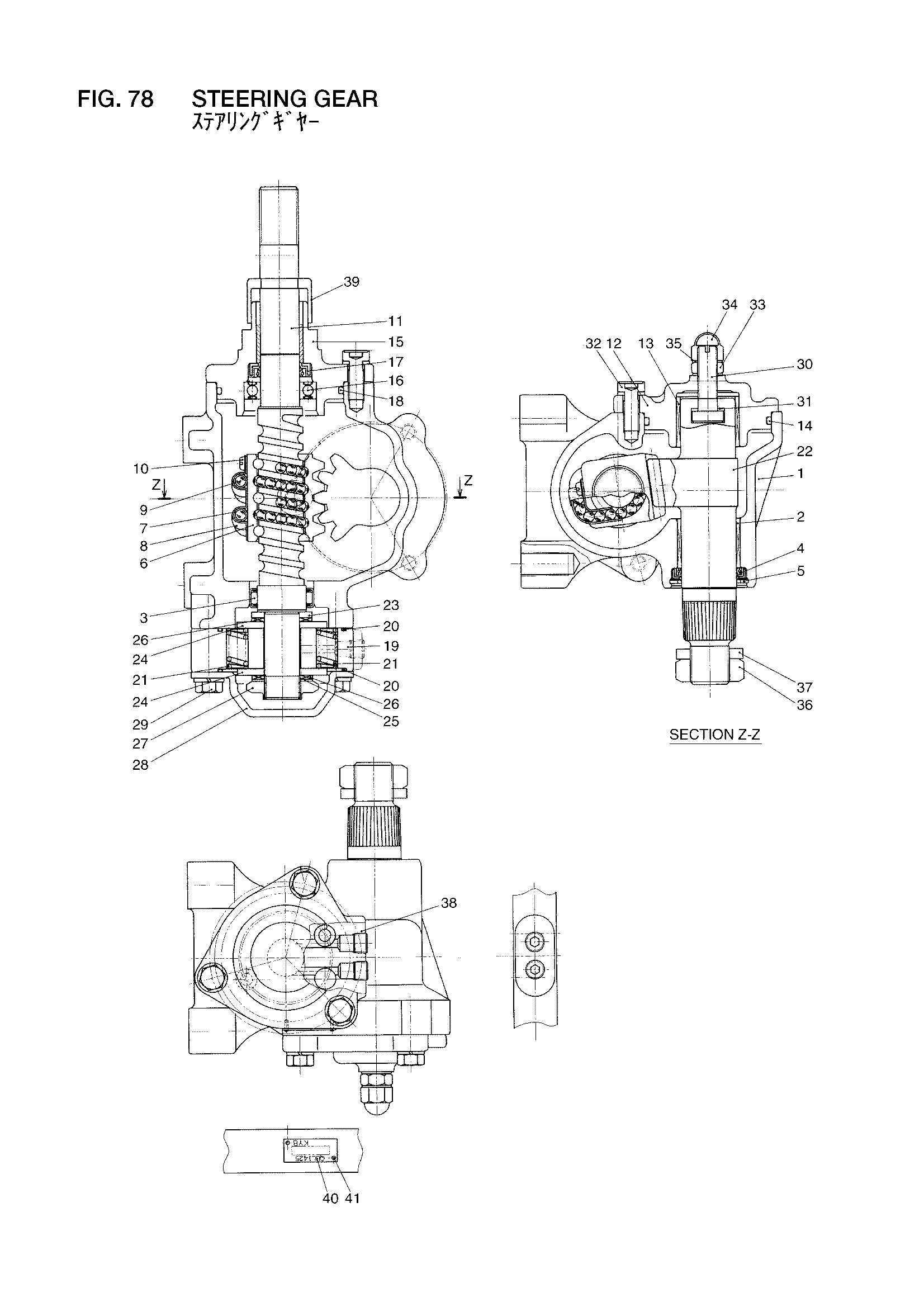

Заводская схема «Рулевое управление шестерня» для HITACHI LX230-7. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| A1 | 26794-10201 | Рулевое управление шестерня в сборе | 1 |
| A2 | 26794-17001 | Шестерня корпус в сборе, (A) | 1 |
| A3 | 26794-17011 | Шестерня корпус в сборе, (B) | 1 |
| 1 | NO PART NO. | Корпус, шестерня | 1 |
| 2 | NO PART NO. | Втулка | 1 |
| 3 | 26794-17021 | Подшипник | 1 |
| 4 | 26794-17031 | Уплотнение, масляный | 1 |
| 5 | 26794-17041 | Кольцо, стопорный | 1 |
| A4 | 26794-17051 | Винт в сборе, шарик | 1 |
| 6 | NO PART NO. | Гайка, шарик | 1 |
| 7 | NO PART NO. | Трубка | 4 |
| 8 | NO PART NO. | Хомут | 1 |
| 9 | NO PART NO. | Шарик | 60 |
| 10 | NO PART NO. | Винт | 2 |
| 11 | NO PART NO. | Ворм | 1 |
| A5 | 26794-17061 | Крышка в сборе, боковой | 1 |
| 12 | NO PART NO. | Крышка, боковой | 1 |
| 13 | NO PART NO. | Втулка | 1 |
| 14 | 26794-17071 | Уплотнительное кольцо | 1 |
| A6 | 26794-17081 | Крышка в сборе, TOP | 1 |
| 15 | NO PART NO. | Крышка, TOP | 1 |
| 16 | NO PART NO. | Подшипник | 1 |
| 17 | NO PART NO. | Уплотнение, масляный | 1 |
| 18 | 26794-17071 | Уплотнительное кольцо | 1 |
| A7 | 26794-17091 | Клапан в сборе | 1 |
| 19 | 26794-17101 | Корпус, клапан | 1 |
| 20 | 26794-17111 | Уплотнительное кольцо | 2 |
| 21 | 26794-17121 | Пружина | 2 |
| 22 | 26794-17131 | Вал, сектер | 1 |
| 23 | 26794-17141 | Раке, упорный | 1 |
| 24 | 26794-17151 | Раке, упорный | 2 |
| 25 | 26794-17161 | Раке, упорный | 1 |
| 26 | 26794-17171 | Подшипник | 2 |
| 27 | 26794-17181 | Гайка | 1 |
| 28 | 26794-17191 | Крышка, концевой | 1 |
| 29 | 26794-17201 | Болт | 3 |
| 30 | 26794-17211 | Винт, регулировка | 1 |
| 31 | 26794-17221 | Регулировочная шайба | 1 |
| 32 | 26794-17231 | Болт | 6 |
| 33 | 26794-17241 | Гайка | 1 |
| 34 | 26794-17251 | Гайка | 1 |
| 35 | 26794-17261 | Манжета | 2 |
| 36 | 26794-17271 | Гайка | 1 |
| 37 | 26794-17281 | Шайба | 1 |
| 38 | NO PART NO. | Пробка | 4 |
| 39 | 26794-17291 | Крышка, пыль | 1 |
| 40 | NO PART NO. | Информационная табличка | 1 |
| 41 | NO PART NO. | Винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI LX230-7 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
